Codificador de barramento de campo absoluto A/959CD
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador Absoluto, Barramento de campo do codificador absoluto, SENSORES

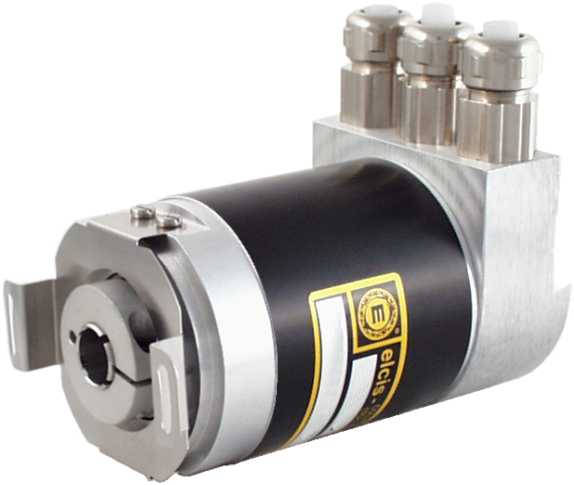

O A/959CD é um encoder absoluto robusto e compacto com eixo oco e acoplamento elástico integrado, apresentando uma interface DeviceNet. Oferece alta resolução com uma excelente relação custo-benefício.
O A/959CD é um encoder absoluto de uma ou múltiplas voltas com interface DeviceNet (D2) e transceptor CAN ISO 11898, apresentando taxas de transmissão programáveis. Permite a seleção de 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 1, 4096 ou 16384 revoluções, com um máximo de 30 bits em código binário. Os parâmetros programáveis incluem sentido de rotação, resolução total, resolução por revolução, valor predefinido e modo de transmissão. Dois LEDs indicam o status.

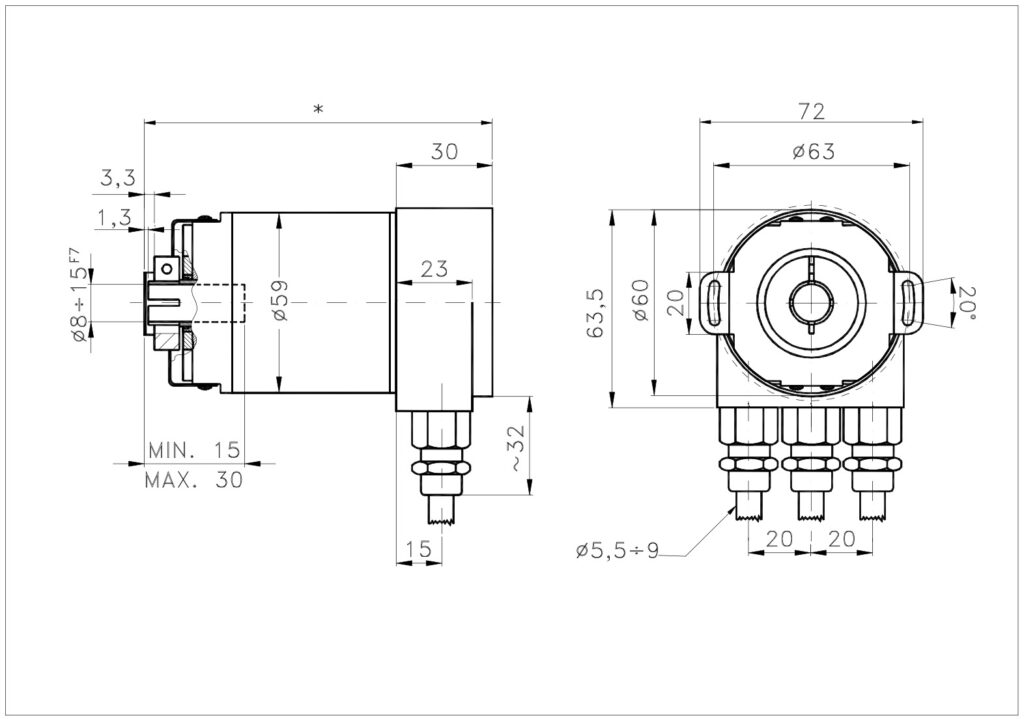

Construído com uma carcaça de alumínio de Ø59 mm e um eixo oco de aço inoxidável F7 (padrão Ø15 mm; Ø8, Ø10, Ø12 ou outros disponíveis sob encomenda), seu acoplamento elástico integrado permite uma compensação máxima de ±0,1 mm axialmente, ±0,2 mm radialmente e ±1° angularmente, e suporta cargas axiais e radiais de 40 e 110 N. Possui proteção IP64 no lado do eixo (IP66 na versão selada), suporta choques de 30 G e vibrações de 10 G e opera de -40 a +85 °C. Disponível em guemisa.es.
- Interface DeviceNet (D2) com transceptor CAN ISO 11898 e velocidade de transmissão programável.
- Eixo oco com acoplamento elástico integrado: compensa ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
- Resolução de até 16 bits por turno e 30 bits em 16384 voltas.
- Nutrição 10–30 V CC com consumo máximo de 2,5 W e 2 LED do estado.
Perguntas técnicas frequentes
Que compensação é permitida pelo acoplamento elástico do A/959CD?
O acoplamento elástico integrado permite uma compensação máxima de ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
Quais parâmetros são programáveis na interface DeviceNet?
Sentido de rotação (complementar), resolução total, resolução por revolução, valor predefinido e modo de transmissão: modo polling, modo cíclico ou modo cosseno.
Quais conexões estão disponíveis?
3 prensa-cabos IP65 (3PG), 3 prensa-cabos de aço IP65 (3PG-VA), 2 prensa-cabos IP65 Ø 9–13 mm (2M20) e conector redondo de 5 pinos IP65 (1BW).
Propriedades
| Recurso | Especificação |
|---|---|
| Habitação | Alumínio Ø59 mm (outros disponíveis sob encomenda) |
| Peso | 550 g volta única · 600 g voltas múltiplas |
| Eixo (aço inoxidável) | Furo F7: Padrão Ø15 mm; Ø8, Ø10, Ø12 ou outros sob encomenda. |
| Acoplamento elástico | Compensação máxima: axial ±0,1 mm · radial ±0,2 mm · angular ±1° |
| carga axial/radial máxima. | 40 / 110 N |
| Proteção do eixo/saída | Eixo IP64 (vedação IP66) · Saída IP65 |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência a impactos/vibrações | 30G (11ms) 10G (10–1000Hz) |
| Fonte de alimentação / consumo máximo. | 10–30 V CC · 2,5 W |
| Frequência máxima. | 800 kHz |
| Temperatura de operação/armazenamento | -40 … +85 °C / -40 … +85 °C |
| Código de saída | Binário |
| Precisão da divisão | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Resolução máxima. | 16 bits/volta · 30 bits em 16384 voltas |
| Interface | DeviceNet (D2) · Transceptor CAN ISO 11898 · Velocidade de transmissão programável |
