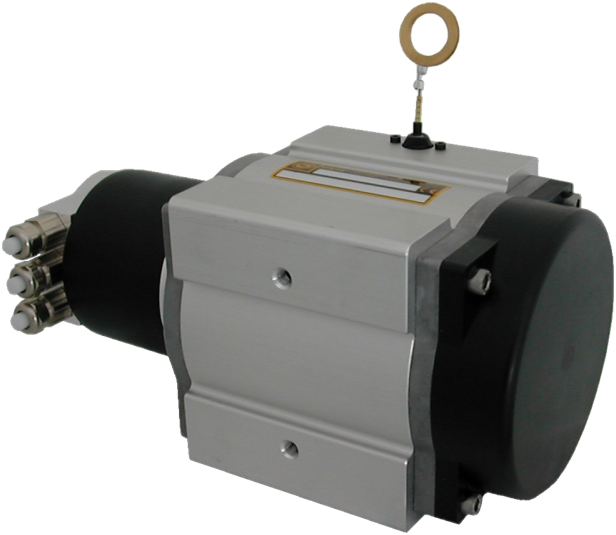

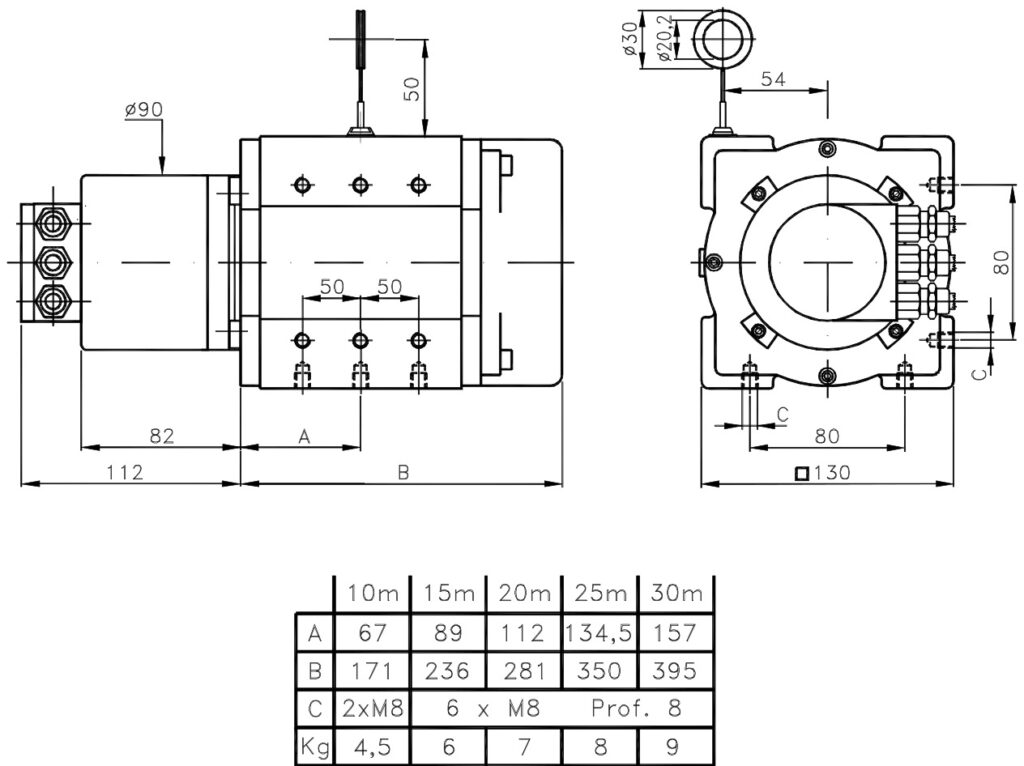

Transductor Lineal por Cable AF13
- Fabricante: Codificador ELCIS
- Categoria: Deslocamento, SENSORES, Transdutor de cabo linear, Transdutores Lineares
El transductor lineal por cable AF13 (versión AF13P) es un transductor absoluto de cable (1,35 mm) con interfaz PROFIBUS-DP para la medición de longitudes lineales de hasta 10, 15, 20, 25 y 30 m.
Eletrônica de saída do driver de linha (de acordo com RS485), fotodiodos ASIC com emissor de LED (>= 100.000 h), disco de plástico inquebrável, resolução de 0,1 mm ou 1 mm e código de saída binário. Velocidade máxima de leitura de 4 m/s, aceleração máxima de 2,5 G, erro máximo de linearidade de ±0,05 % fs e vida útil média >10⁶ ciclos a 2 m/s.
Proteção IP64 para o encoder e componentes mecânicos; as tampas de conexão 3PG, 3PG-VA (aço inoxidável) e 2M20 possuem classificação IP65, e a indicação de status é feita por dois LEDs. Temperatura de operação: -20 a +70 °C (armazenamento: -40 a +85 °C) e umidade: 98% (%, estado não líquido). Parâmetros programáveis: sentido de rotação (complementar), resolução por revolução, resolução total, valor predefinido, velocidade de saída e chaves de limite controladas por software. Disponível em guemisa.es.
- Comprimentos padrão de 10 m, 15 m, 20 m, 25 m e 30 m.
- Cabo de aço inoxidável Ø 1,35 mm; vida média >10⁶ ciclos a 2 m/s.
- Interface Profibus-DP Classe 2 com driver de linha (de acordo com RS485) e fonte de alimentação 10÷30 Vcc.
- Resolução de 0,1 mm qualquer 1 mm com saída em código binário.
- IP64 em codificador e mecânica; IP65 nas tampas de conexão 3PG, 3PG-VA e 2M20.
Perguntas técnicas frequentes
¿Qué longitudes y resoluciones admite el transductor AF13?
Admite longitudes estándar de 10, 15, 20, 25 y 30 m, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000).
¿Qué interfaz de comunicación y salida eléctrica incorpora el AF13?
Interface Profibus-DP Classe 2 com eletrônica de saída de driver de linha (de acordo com RS485) e código binário, com alimentação de 10 a 30 Vcc.
Quais são as opções de conexão IP e proteção disponíveis?
Encoder y mecánica IP64; conexión con tapa 3PG, tapa de acero inoxidable 3PG-VA o tapa con 2 cables 2M20, todas IP65. Opciones: (P) salida de cable con aire comprimido, (S) soporte de fijación lateral, (U) salida de cable con articulación 360° y (X) opción personalizada. Código de pedido: AF13P longitud / código (B) / resolución (100 o 1000) / alimentación (1030) / conexión.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Comprimento máximo padrão. | 10 m, 15 m, 20 m, 25 m, 30 m |
| Elétrico | |
| Resoluções | 0,1 mm, 1 mm |
| Códigos de saída | Binário |
| Interface e saída | (DP) Profibus-DP Classe 2 • Driver de linha (RS485) |
| Alimentação / Consumo | 10÷30 Vcc · 2,5 W |
| Erro máximo de linearidade. | ±0,05 % fs. |
| Proteção e meio ambiente | |
| Aceleração / Velocidade máxima. | 2,5 G · 4 m/s |
| vida média | >10⁶ ciclos a 2 m/s |
| Grau de proteção | Codificador: IP64 • Mecânica: IP64 • Tomada: dependendo da conexão (IP65) |
| Proteções elétricas e de EMC | Inversão de polaridade • Sobretensão • EMC EN 61000-6-2, EN 61000-6-4 |
| Resistência ao impacto | 30 G (11 ms) |
| Resistência à vibração | 10 G (10 ÷ 1000 Hz) |
| Temperatura | Temperatura de operação: -20 a +70 °C; Temperatura de armazenamento: -40 a +85 °C |
| Outros recursos | |
| Forças de cabo e tração | Ø 1,35 mm, acero inoxidable · Extracción 20 N · Retracción 10 N |
| Conexões | Tampas 3PG, 3PG-VA, 2M20 (IP65) |
