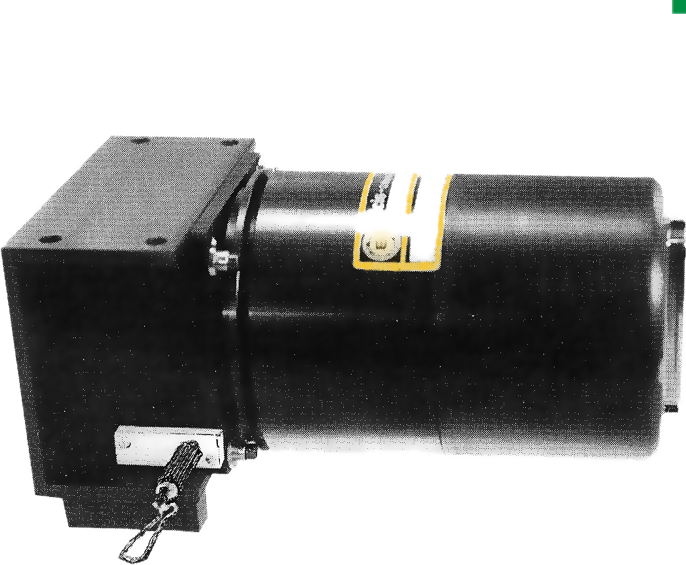

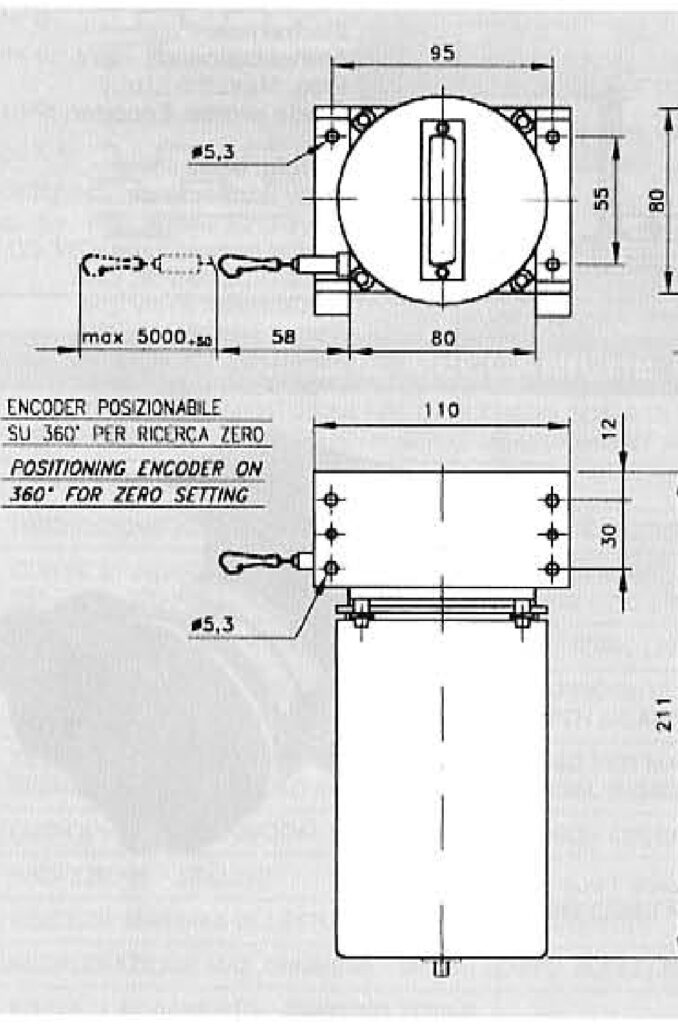

Transdutor Linear com Fio AF500
- Fabricante: Codificador ELCIS
- Categoria: Deslocamento, SENSORES, Transdutor de cabo linear, Transdutores Lineares
El AF500 de ELCIS es un transductor absoluto de cable para la medición de desplazamientos lineales, con carrera útil de hasta 5000 mm, resolución máx. de 0,1 mm, grado de protección IP64 con conexiones CM6 o SM6 y código de salida Gray o BCD.
Utiliza fuente de luz LED (vida ≥ 100000 h) y sensores fototransistores en push-pull; ofrece resolución de 0,1 mm o 1 mm, precisión de ±0,2 mm y frecuencia máx. de 25 kHz, con conmutación ascendente/descendente. Su velocidad máx. de lectura es de 10 m/s y su aceleración máx. de 5 G, con fuerzas del cable de 7,3 N en extracción y 3,2 N en retracción.
Eje (h7) y rodamientos (ABEC 5) de acero inoxidable, con vida de los rodamientos de 1,5 × 10⁹ revoluciones. Funciona de 0 a +70 °C (otra a petición) y se almacena de -30 a +85 °C. Etapas de salida estándar NPN colector abierto 10 mA, KK NPN colector abierto 70 mA, KP NPN emisor abierto 70 mA y B Push-Pull 70 mA. Notas de aplicación: no soltar bruscamente el cable, no superar la carrera máxima, no arrastrarlo sobre superficies cortantes, no lubricarlo ni abrir el transductor. Disponible en guemisa.es.
- Carrera de hasta 5000 mm y precisión de ±0,2 mm.
- Resolução de 0,1 mm qualquer 1 mm con salida en código Gray o BCD.
- Velocidad máx. de lectura de 10 m/s e aceleração máxima de 5G.
- Etapas de salida: NPN 10 mA, NPN 70 mA, NPN emisor abierto 70 mA y Push-Pull 70 mA.
- Proteção IP64 con conexión CM6 o SM6; conexión CDH solo axial.
Perguntas técnicas frequentes
¿Qué carrera de medida y resoluciones ofrece el transductor lineal por cable AF500?
Ofrece una carrera estándar de hasta 5000 mm con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000).
¿Cuáles son los códigos de salida y las etapas de salida disponibles?
Código Gray (G) o BCD (D), con conmutación ascendente/descendente, y etapas estándar NPN colector abierto 10 mA, KK NPN colector abierto 70 mA, KP NPN emisor abierto 70 mA o B Push-Pull 70 mA.
Quais são as opções de conexão e o nível de proteção que oferece?
Protección IP64 con conexión CM6 o SM6. Conexiones axiales CDH, CM6 y SM6 y radiales CM6 y SM6 (CDH: conector DC37P estándar; CM6: PTO2A18-32P; SM6: PTO2E18-32P). Alimentación (5), (824) o (1828): 5 V ±5 %, 8÷24 V o 18÷28 V.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Carrera útil máx. | 5000 mm |
| Etapas de saída | Estándar: NPN colector abierto 10 mA · KK: NPN colector abierto 70 mA · KP: NPN emisor abierto 70 mA · B: Push-Pull 70 mA |
| Peso | aprox. 2050 g |
| Gerando vida | 1,5 × 10⁹ revoluções |
| Elétrico | |
| Resolução | 0,1 mm, 1 mm |
| Código de saída | Gray o BCD; conmutación ascendente/descendente |
| Frequência máxima. | 25 kHz |
| Alimentação | 5 V ±5 % · 8÷24 V · 18÷28 V |
| Consumo | 400÷1000 mA |
| Precisão | ±0,2 mm |
| Proteção e meio ambiente | |
| Velocidad / aceleración máx. | 10 EM / 5 G |
| Grau de proteção | IP64 (con conexiones CW, CM, CL, VL, SL, CM6, SM6) |
| Temperatura de funcionamiento / almacenamiento | 0 ÷ +70 °C (otra a petición) / -30 ÷ +85 °C |
| Outros recursos | |
| Fuerzas sobre el cable | Extracción máx. 7,3 N · Retracción máx. 3,2 N |
| Conexões | Axial (CDH, CM6, SM6) o radial (CM6, SM6) |
