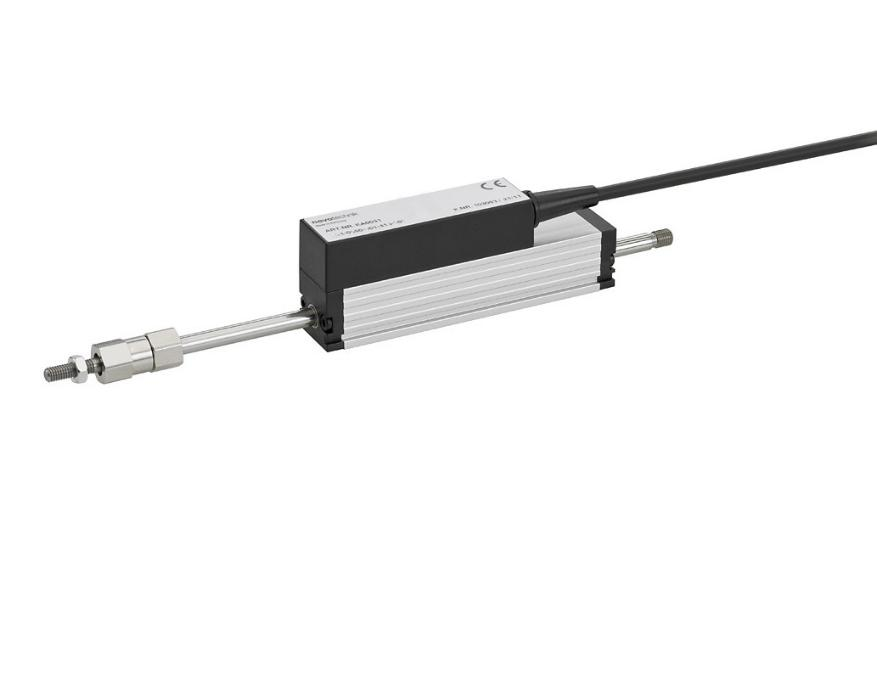

Sensor de deslocamento linear 4–20 mA / 0–10 V | Novotechnik TE1

O TE1 permite obter diretamente um sinal analógico proporcional à posição da haste, tornando-o particularmente adequado para Medição de deslocamento, controle de curso e feedback de posição via CLP.

Máquinas industriais e automação

• Medição absoluta de posição e deslocamento.
• Controle de curso de mecanismo linear.
• Feedback de posição através de entradas analógicas do PLC.
• Máquinas de embalagem e automação.
• Máquinas de rebitagem e soldagem.
• Máquinas para trabalhar madeira.

Bancadas de teste e sistemas de medição

• Medição de deslocamento durante testes mecânicos.
• Verificação das corridas e das posições finais.
• Medição combinada com força, pressão, torque ou outras grandezas.
• Dispositivos de montagem, controle e verificação.

Medição usando uma sonda

A execução com retornar doca Isso permite que o TE1 seja usado como uma sonda de deslocamento para acompanhar perfis, cames, superfícies, peças ou mecanismos onde o contato deve ser mantido pela força da própria mola.

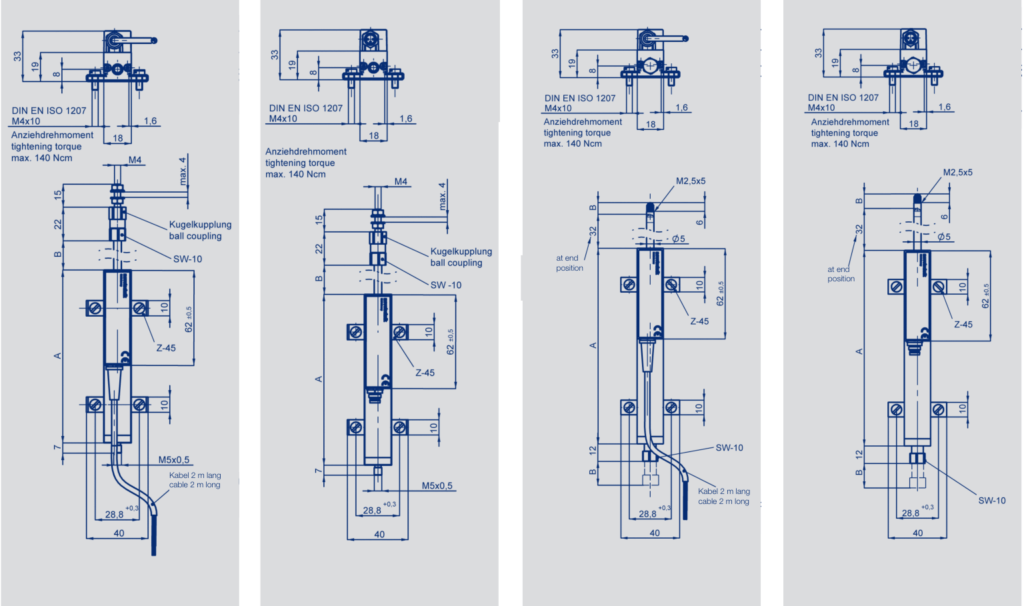

Versão 101 · haste com acoplamento esférico

A versão com haste está disponível em comprimentos de viagem de 25 a 150 mm. O acoplamento esférico permite a compensação de desalinhamentos de até ±1 mm paralelo e ±2,5° angular, reduzindo a transmissão de forças laterais para o sensor.

A haste é guiada em ambas as extremidades e suporta velocidades de deslocamento de até 10 m/s.

Versão 102 · sonda de mola

A versão sensorial incorpora Mola de retorno, sistema antirrotação e ponta de contato com esfera de carboneto. Está disponível para cursos de 25, 50, 75 e 100 mm.

A ponta utiliza um fio. M2,5, permitindo o uso de pontas de sonda compatíveis. A ponta de rolo Novotechnik Z-R50 também está disponível como acessório.

O TE1 integra o condicionamento eletrônico necessário para fornecer um Sinal analógico industrial diretamente proporcional ao deslocamento.

• Código 411: Saída de 0 a 10 V.
• Código 412: Saída de 10–0 V.
• Código 421: Saída de 4–20 mA.
• Código 422: Saída de 20–4 mA.

As versões com tensão requerem uma carga superior a 10 kΩ. As versões com corrente suportam uma carga inferior a 500 Ω.

A comida é de 16 a 30 VCC e o consumo sem carga é inferior a 1 W. Os componentes eletrônicos incorporam proteção contra curto-circuito, inversão de polaridade e sobretensões.

Direção do sinal

Nas execuções 411 e 421, Com a haste estendida, a saída é de 0 V ou 4 mA e aumenta quando a haste é inserida.

As execuções 412 e 422 Eles apresentam o comportamento inverso: com a haste estendida, a saída corresponde a 10 V ou 20 mA e diminui quando ela é inserida.

O sensor pode ser fornecido com duas configurações de conexão elétrica:

• Código 101: Conector axial M8x1 de 3 pinos.
• Código 202: Cabo blindado de PVC com 3 fios e 2 m de comprimento.

Atribuição do conector M8

• Pino 1: Comida Ub.
• Pino 4: Saída analógica.
• Pino 3: Terra comum.

Para instalações com conectores M8, estão disponíveis cabos blindados retos e angulares. 2, 5 e 10 metros.

O comprimento total do cabo não deve exceder 30 m. A blindagem deve ser aterrada no lado do controlador, e a alimentação e o sinal devem compartilhar o mesmo potencial de referência.

A referência TE1 completa permite a identificação do deslocamento, execução mecânica, sinal analógico e conexão elétrica.

Formatar: TE1-RRRR-MMM-SSS-CCC

• RRRR · rota: 0025 / 0050 / 0075 / 0100 / 0150.
• MMM · execução: 101 haste / 102 sonda de mola.
• SSS · sinal: 411 = 0–10V; 412 = 10–0 V; 421 = 4–20 mA; 422 = 20–4mA.
• CCC · conexão: 101 = Conector M8x1; 202 = Cabo blindado de 2 m.

Exemplo: TE1-0050-101-421-101 corresponde a um sensor TE1 de 50 mm, com haste, saída de 4–20 mA e conector M8x1.

Exemplo: TE1-0100-102-411-202 corresponde a uma sonda TE1 de 100 mm, saída de 0–10 V e cabo blindado de 2 m.
