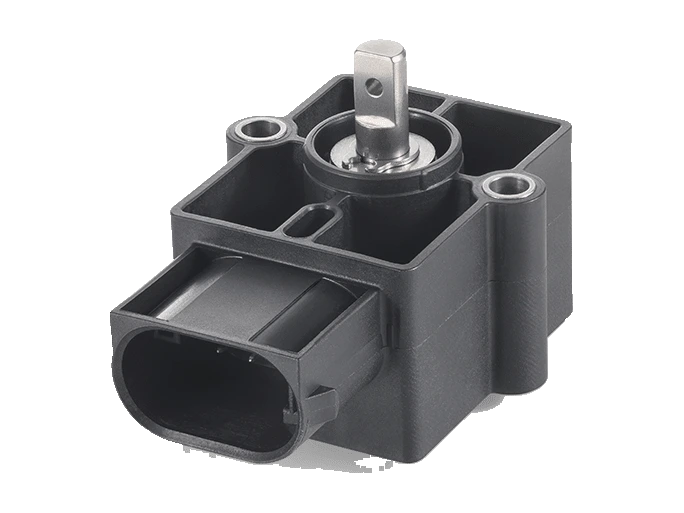

Sensor de ángulo magnético sin contacto RSA-3200 analógico
Salida de tensión, corriente o ratiométrica | 41,5 x 58 mm máx. | Resolución 12 bits | Eje Ø 6 mm | 5 VDC o 12/24 VDC | IP67 / IP69K | 1 o 2 canales
Sensor de ángulo magnético RSA-3200 analógico de Novotechnik. Sensor de ángulo Hall sin contacto, hasta 360°, con eje.
Puntos clave
- Tecnología Hall sin contacto, rango eléctrico de hasta 360°
- Clase de protección alta: IP67 (lado del eje), IP69K (carcasa)
- Resolución de hasta 12 bits
- Rango de temperatura de -40 °C a +125 °C
- Versiones de uno y de varios canales
- Para aplicaciones móviles con los máximos requisitos de EMC (impulsos ISO, ISO 11452 y norma ECE); aptas para aplicaciones relacionadas con la seguridad según DIN EN ISO 13849
- Apto para el montaje de palancas de articulación
Perguntas técnicas frequentes
¿Qué se puede conectar al sensor de ángulo magnético RSA-3200 analógico?
Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y conectores MQS EEM-33-34 y EEM-33-24.
¿Cómo se pide el sensor de ángulo magnético RSA-3200 analógico?
El código de pedido tiene 7 casillas: versión mecánica, canales, rango, ub, señal, característica y conexión. Por ejemplo, RSA-3201-636-351-521 es la versión con diseño estándar (característica A), 1 canal, 0° a 360°, Ub = 12/24 VDC, salida de 0,25 … 4,75 V creciente en sentido horario y conector AMP MQS macho de 6 polos. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo magnético RSA-3200 analógico?
Protección: IP67 (lado del eje), IP69K (carcasa con electrónica).
Propriedades

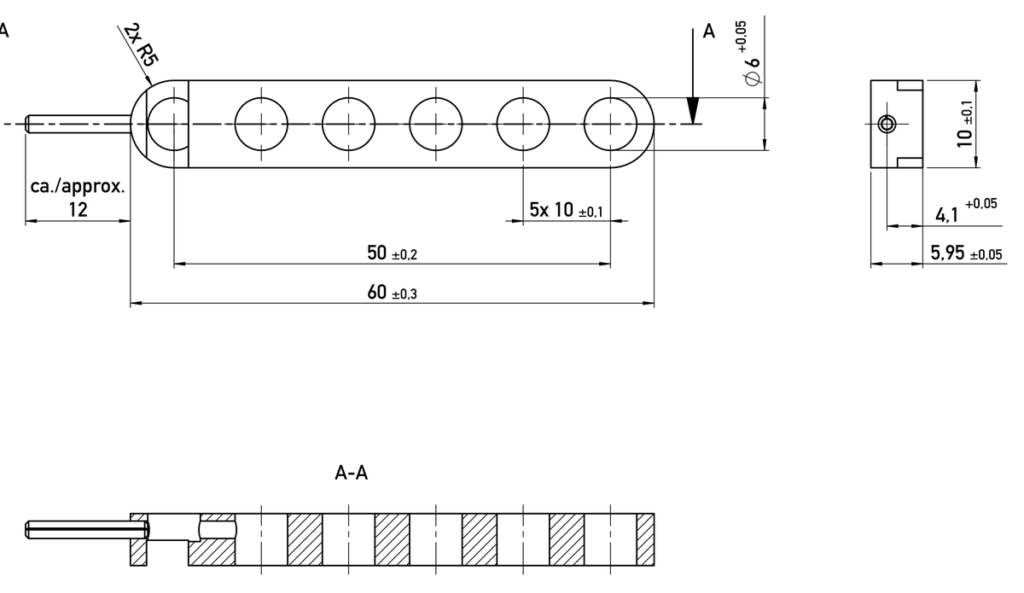

| Recurso | Especificação |
|---|---|
| Datos de medida y entorno comunes | |
| Número de canales | 1 / 2 |
| Diagnóstico | Activado (en error, la señal queda fuera del rango plausible) |
| Frequência de atualização | típ. 3,4 kHz |
| Faixa de medição | 0 … 30° hasta 0 … 360°, en pasos de 10° |
| Linealidad absoluta según el rango de medida | 360°: ≤ ±0,4 % FS; 240°: ≤ ±0,45 % FS; 180°: ≤ ±0,5 % FS; 120°: ≤ ±0,55 % FS; 60°: ≤ ±0,8 % FS; 30°: ≤ ±1,25 % FS |
| Resolução | 12 bits |
| Repetibilidade | típ. ≤ ±0,1° |
| Histerese | típ. < ±0,1° (rango de 360°: típ. < 0,25°; menor, bajo pedido) |
| Consumo sem carga | típ. 12 mA por canal |
| Proteções | Inversión de polaridad (alimentación y salidas) y cortocircuito (frente a GND y a Ub) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Velocidad máx. de trabajo | 120 rpm (temporalmente 800 rpm) |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección ISO 20653 | IP67 (lado del eje), IP69K (carcasa con electrónica) |
| Umidade de trabalho | 0 … 98 % H.R. (sin condensación) |
| Vida | típ. 30 millones de movimientos (sin palanca) |
| Datos mecánicos | |
| Habitação | Plástico PBT-GF resistente a la temperatura, con insertos de acero inoxidable |
| Eixo | Acero inoxidable X10CrNiS18-9 (n.º 1.4305 / AISI 303) |
| Junta | HNBR 70 |
| Fixação | 2 tornillos M4; par de apriete 250 ± 50 Ncm |
| Cojinete y estanqueidad | Casquillo de bronce sinterizado; doble junta tórica, electrónica totalmente encapsulada |
| Visita mecânica | Continuo |
| Carga admisible en el eje (estática), axial y radial | 40 N / 50 N |
| Torque de partida | típ. 1,5 Ncm |
| Peso | aprox. 45 g |
| Conexão elétrica | Conector MQS de 6 polos, código A, contacto estañado según plano AMP-114-18063-126, índice A1 (conector: AMP 1-967616-1) |
| Opción | Significado |
|---|---|
| Ejemplo: RSA-3201-636-351-521 = diseño estándar (característica A), 1 canal, 0° a 360°, Ub = 12/24 VDC, salida de 0,25 … 4,75 V creciente en sentido horario y conector AMP MQS macho de 6 polos. | |
| 1 · Versión mecánica | |
| 3201 | Característica A, diseño estándar |
| 3202 | Característica A, con palanca Z-RSA-M01 montada |
| 3221 | Característica B (desfase de 180°), diseño estándar |
| 3222 | Característica B, con palanca Z-RSA-M01 montada |
| 2 · Número de canales | |
| 6 | 1 canal (1x Ub / 1x salida) |
| 7 | Parcialmente redundante (1x Ub / 2x salida) |
| 8 | Totalmente redundante (2x Ub / 2x salida) |
| 3 · Rango de medida | |
| 03 | 0° … 30° mín. |
| 06, 12, 18, 24, 36 | 0° … 60°, 120°, 180°, 240°, 360° |
| 36 | 0° … 360° máx. (otros ángulos, bajo pedido) |
| 4 · Tensión de alimentación Ub | |
| 3 | 12/24 VDC (tensión y corriente) |
| 2 | 5 VDC (ratiométrica) |
| 5 · Señal de salida (tensión) | |
| 4 | 0,5 … 4,5 VDC |
| 5 | 0,25 … 4,75 VDC |
| 5 · Señal de salida (corriente) | |
| 2 | 4 … 20 mA |
| 5 · Señal de salida (ratiométrica) | |
| 1 | 5 … 95 % ratiométrica a Ub (0,25 … 4,75 VDC) |
| 2 | 10 … 90 % ratiométrica a Ub (0,5 … 4,5 VDC) |
| 6 · Característica de salida | |
| 1 | Creciente en sentido horario |
| 2 | Creciente en sentido antihorario |
| 3 | Salidas cruzadas, canal 1 creciente en sentido horario (parc. redundante) |
| 4 | Salidas cruzadas, canal 1 creciente en sentido horario (tot. redundante) |
| 7 · Conexión eléctrica | |
| 521 | Conector AMP MQS de 6 polos, macho |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
Outros produtos
Eje hueco H7, perno tangencial | SSI con preset, RS422 | Hasta 65536 pasos (16 bits) | Gray o binario programable | 10–30 V | IP64 eje (IP66 sellado) | Opc. Sin/Cos 1024 o RS422 16384 ppr
Eixo de Ø65 mm, Ø10 h7 | Até 65536 passos × 4096 revoluções | SSI com predefinição, Gray ou binário | Sin/Cos 1024 ou RS422 16384 ppr opcionais | Alimentação de 10–30 V | Eixo IP65 (vedação IP66) | Eixo opcional de Ø6, 8, 9,52, 11 ou 12

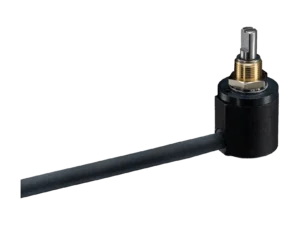

IO-Link | Ø 22 mm | 16 bits por vuelta | Eje Ø 6 mm | 24 VDC (16 … 30 VDC) | IP50 / IP65 | 44 vueltas = 15840°
