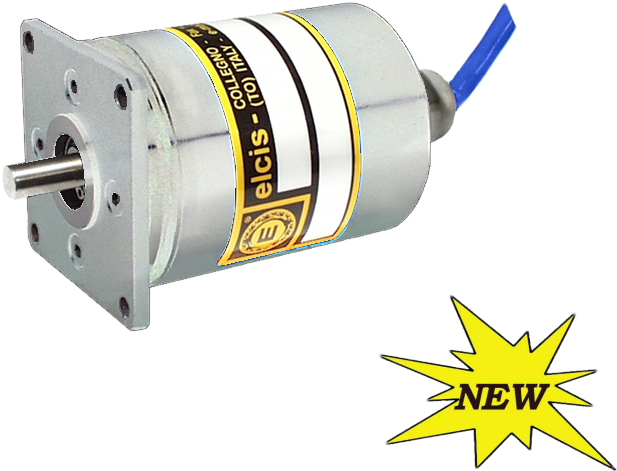

Codificador Magnético Incremental M44Q
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador Magnético Incremental, SENSORES
Encoder magnético incremental com flange quadrada e alto grau de proteção. Adequado para aplicações marítimas, médicas, de impressão e processamento de metais.
Resolução de 8 a 2048 pulsos por revolução, multiplicada por 4 conforme a necessidade do cliente. Versão bidirecional com zero (BZ) e eletrônica Driver 26LS31, Driver ET7272, NPN e NPN de coletor aberto.

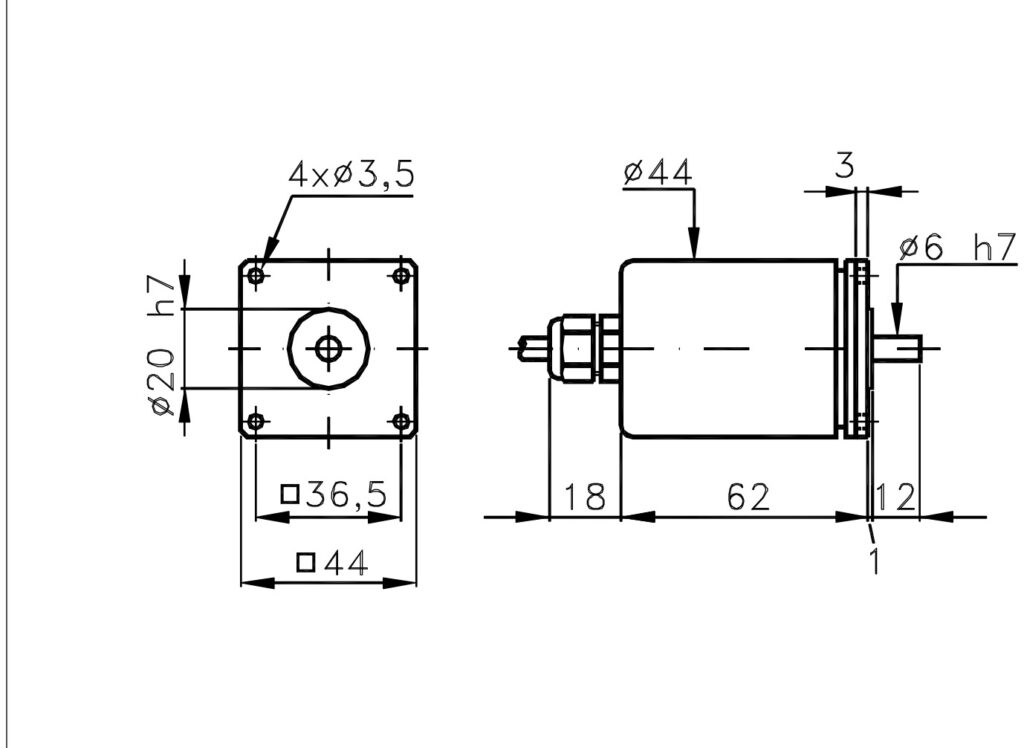

Corpo e tampa em alumínio com flange quadrada de 44×44 mm, centragem Ø20 h7 e eixo em aço inoxidável Ø6 h7. Velocidade contínua de 6000 rpm (12000 rpm com rolamentos de baixo torque, opção B), grau de proteção IP66 no lado do eixo (padrão) e temperatura de operação de -25 a +85 °C. Disponível em guemisa.es.
- Tecnologia magnético incremental, versão bidirecional com zero (BZ).
- Fixação por meio de Flange quadrada de 44×44 mm (centrado Ø20 h7) e eixo de aço inoxidável de Ø6 h7.
- Resolução de 8 a 2048 pulsos/rotação, multiplicável por 4 pelo cliente.
- Até 12000 rpm contínuo com rolamentos de baixo torque (B) e resistência ao impacto de 100 g (6 ms).
- IP66 no lado do eixo (padrão) e eletrônica Motorista 26LS31, Driver ET7272 e NPN.
Perguntas técnicas frequentes
Quais são as especificações de montagem do encoder M44Q?
Flange quadrada de 44×44 mm com centragem Ø20 h7 e eixo de aço inoxidável Ø6 h7.
Quais estágios de saída eletrônicos estão disponíveis para o encoder M44Q?
Driver 26LS31 (N), Driver ET7272 (Z), NPN padrão (sem código), NPN (Q) e NPN de coletor aberto (K e R).
Quais são as opções de velocidade de rotação e nível de proteção que oferece?
6000 rpm contínuos com IP66 no lado do eixo (padrão) e até 12000 rpm contínuos com IP53 com rolamentos de baixo torque (opção B).
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Base e tampa | Alumínio |
| Peso | 230 g |
| Eixo | Ø6 h7 aço inoxidável |
| carga radial/axial máxima. | 1,5 kg |
| Torque de partida | 30 g·cm padrão · 8 g·cm baixo torque |
| dando vida | 1,5 × 10 9 revoluções |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP65 (Cabo CV e conectores de extremidade do cabo) |
| impulsos de rotação | 8 ÷ 2048 imp/turn (multiplicável ×4) |
| Alimentação | 5 V ±5 % · 8÷24 V · 18÷28 V · 10÷30 V · 5÷30 V · 8÷24/5 V · 18÷28/5 V |
| Consumo máximo. | padrão 50 mA • Driver de linha de 90 mA |
| Eletrônica de saída | Driver 26LS31, Driver ET7272, NPN, coletor aberto NPN |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP66 · IP53 com rolamentos de baixo torque (B) |
| RPM máximo contínuo | 6000 padrão · 12000 torque baixo (intermitente: +30 %) |
| Resistência a impactos/vibrações | 100 G (6 ms) · 10 G (55 ÷ 2000 Hz) |
| Temperatura de operação/armazenamento | -25 … +85 °C / -30 … +85 °C |
