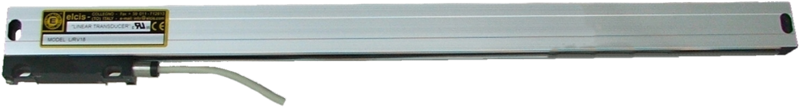

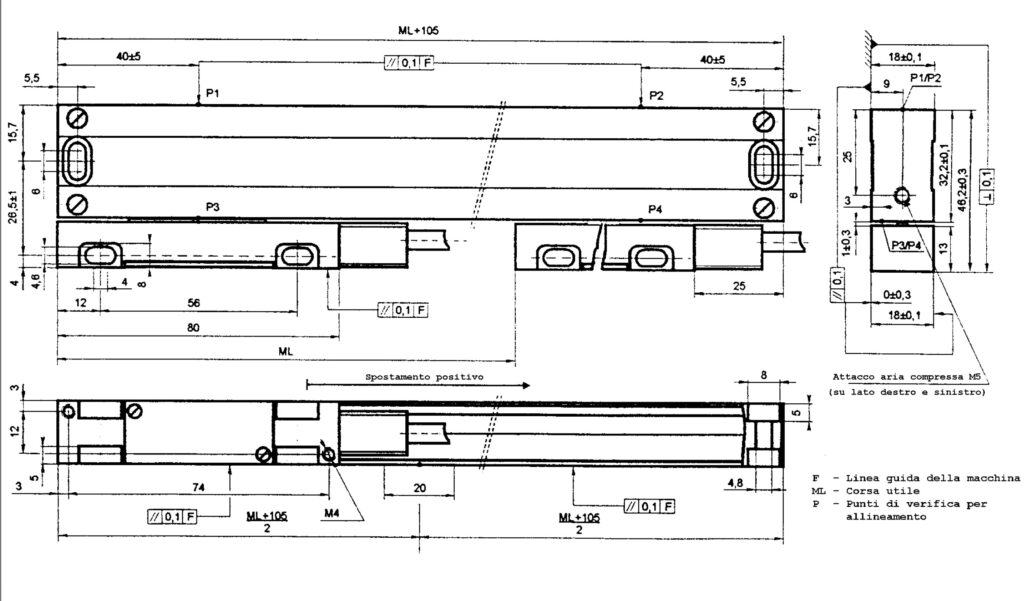

Régua óptica de vidro RV1846
- Fabricante: Codificador ELCIS
- Categoria: Deslocamento, Régua de vidro óptico, SENSORES, Transdutores Lineares
El ELCIS RV1846 es una regla óptica de vidrio de 18×46 mm, con resolución de 0,5 a 5 µm y precisión de ±10 µm. Es un detector lineal óptico con escala de medida de vidrio graduada en cromo fotograbado, disponible en varias medidas hasta una longitud máxima de lectura de 1240 mm.
Mede 18×46 mm, possui uma cobertura de alumínio anodizado e é adequado para máquinas-ferramenta multieixos, tornos, fresadoras, etc. A escala é feita de vidro especial com coeficiente de expansão semelhante ao dos leitos das máquinas-ferramenta, e a cabeça detectora deslizante possui um dispositivo especial para manter o paralelismo com a escala de vidro.
Códigos de pedido: resolución (05) 0,5 µm con multiplicación x4, (1) 1 µm, (5) 5 µm; electrónica (N) driver 26LS31 (conector VD – 9c), 20 mA; alimentación (5) 5 V ±5 %; versión BZ; opciones (P) conexión para aire comprimido, (5) precisión ±5 µm y (X) opciones personalizadas. Ejemplo del fabricante: L / RV1846 / 500 / 5 / BZ / N / 5;
- Balança de vidro com cromo fotogravado Degrau de 20 µm.
- Carreiras de 70 mm a 1240 mm e velocidade de leitura de até 60 m/min.
- Resolução de 5 µm, 1 µm e 0,5 µm (com multiplicação) x4e precisão de ±10 µm (opção. ±5 µm).
- Proteção IP53 padrão e IP64 com ar comprimido (opção P).
- Fonte de luz LIDERADO e sensores de fotodiodo push-pull; fonte de alimentação 5 V ±5 %, máx. 120 mA.
Perguntas técnicas frequentes
Quais são as dimensões e o curso da régua óptica de vidro RV1846?
Suas dimensões são 18×46 mm e o curso padrão varia de 70 mm a 1240 mm.
Quais são as resoluções e os componentes eletrônicos de saída que ele possui?
Resoluções de 5 µm, 1 µm e 0,5 µm (esta última com multiplicação x4). A eletrônica N consiste em um driver 26LS31 (conector VD – 9c) com corrente nominal de 20 mA e saída VD (driver de linha).
Qual o nível de proteção que oferece?
A proteção padrão é IP53; com ar comprimido (opção P), é IP64.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Peso | 0,4 kg + 0,8 kg/m (cabeça + transdutor) |
| Golpe padrão | 70 a 1240 mm |
| Revestimento/Perfil | Alumínio anodizado (seção 18×46 mm) |
| Elétrico | |
| Precisão | ± 10 µm (opção ± 5 µm) |
| Resolução | 5 µm; 1 µm; 0,5 µm (com multiplicação x4) |
| Alimentação e consumo | 5 V ±5 % · consumo máximo 120mA |
| Frequência máxima. | 50 kHz • 500 kHz (interpolação x10) |
| Proteção e meio ambiente | |
| Proteção | Padrão IP53 • IP64 com ar comprimido (P) |
| Velocidade máxima de leitura. | 60 m/min máx. (valor intermitente máximo: +30 % acima do máximo contínuo) |
| Impacto e vibração | ≤ 10 G (11 ms) · ≤ 3 G (40–2000 Hz) |
| Temperatura de operação/armazenamento | 0 … +50 °C -20 … +70 °C |
| Outros recursos | |
| Escala e leitura | Vidro especial (expansão semelhante à de bancadas) · Cromo (passo de 20 µm) |
| Força inicial | < 3 N |
| Pontos de referência (zeros) | 1 no início e 1 no final (outros sob encomenda) |
| Saída / Conexão | VOCÊ (Driver de linha) · Driver 26LS31 (conector VD – 9c), 20 mA |
