Regla Óptica de Vidrio RV1846
- Fabricant: ELCIS Encoder
- Categoria: Desplaçament, Regla Òptica de Vidre, SENSORS, Transductors Lineals

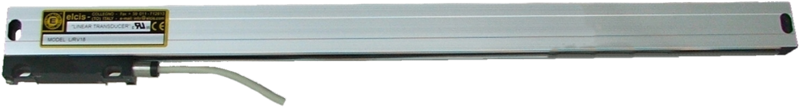

La regla óptica de vidrio RV1846 es un detector lineal óptico con una escala de medida de vidrio graduada en cromo fotograbado. Está disponible en varias medidas hasta una longitud máxima de lectura de 1240 mm y con una resolución de 0,5 µm a 5 µm.

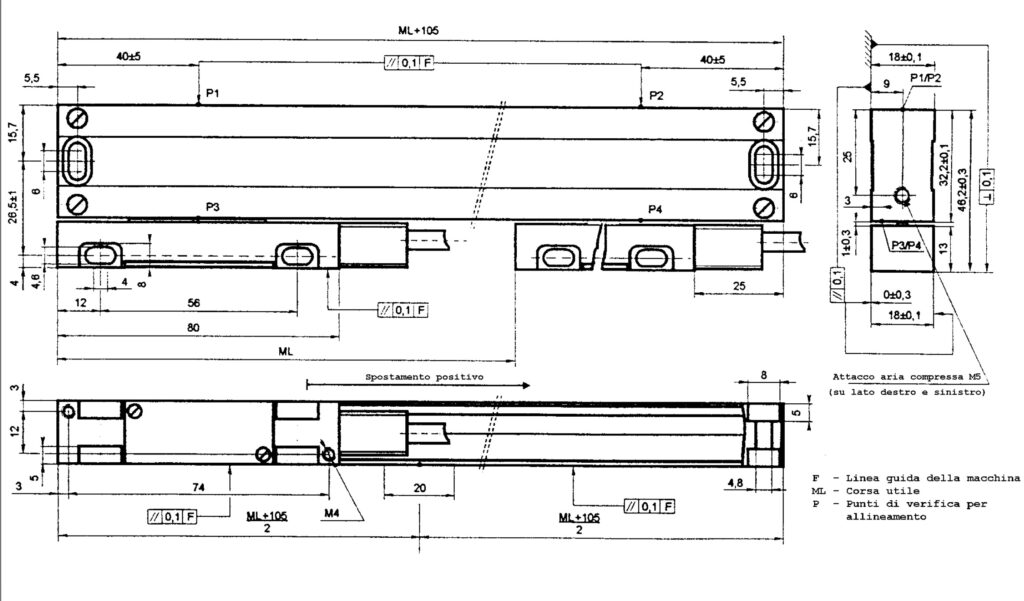

Tiene dimensiones de 18×46 mm y cubierta de aluminio anodizado, y es apta para máquinas herramienta multieje, tornos, fresadoras, etc. La escala es de vidrio especial con coeficiente de dilatación similar al de las bancadas de máquinas herramienta y el cabezal detector deslizante lleva un dispositivo especial para mantener el paralelismo con la regla de vidrio.
Códigos de pedido: resolución (05) 0,5 µm con multiplicación x4, (1) 1 µm, (5) 5 µm; electrónica (N) driver 26LS31 (conector VD – 9c), 20 mA; alimentación (5) 5 V ±5 %; versión BZ; opciones (P) conexión para aire comprimido, (5) precisión ±5 µm y (X) opciones personalizadas. Ejemplo del fabricante: L / RV1846 / 500 / 5 / BZ / N / 5; Disponible en guemisa.es.
- Escala de vidrio con cromo fotograbado de paso 20 µm.
- Carreras desde 70 mm hasta 1240 mm y velocidad de lectura hasta 60 m/min.
- Resolució de 5 µm, 1 µm y 0,5 µm (con multiplicación x4) y precisión de ±10 µm (opc. ±5 µm).
- Protecció IP53 estàndard e IP64 con aire comprimido (opción P).
- Font de llum LED y sensores fotodiodos en push-pull; alimentación 5 V ±5 %, máx. 120 mA.
Preguntes Freqüents Tècniques
¿Qué dimensiones y carrera tiene la regla óptica de vidrio RV1846?
Sus dimensiones son 18×46 mm y la carrera estándar va de 70 mm hasta 1240 mm.
¿Qué resoluciones y electrónica de salida tiene?
Resoluciones de 5 µm, 1 µm y 0,5 µm (esta última con multiplicación x4). La electrónica N es un driver 26LS31 (conector VD – 9c) de 20 mA, con salida VD (line driver).
Quin grau de protecció té?
La protección estándar es IP53; con aire comprimido (opción P) es IP64.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Pes | 0,4 kg + 0,8 kg/m (cabezal + transductor) |
| Cursa estàndard | 70 a 1240 mm |
| Carcasa / Perfil | Alumini anoditzat (sección 18×46 mm) |
| Elèctrica | |
| Precisió | ± 10 µm (opc. ± 5 µm) |
| Resolució | 5 µm; 1 µm; 0,5 µm (con multiplicación x4) |
| Alimentació i consum | 5 V ±5 % · consumo máx. 120 mA |
| Freqüència màx. | 50 kHz · 500 kHz (interpolación x10) |
| Protecció i entorn | |
| Protecció | IP53 estàndard · IP64 con aire comprimido (P) |
| Velocidad de lectura máx. | 60 m/min máx. (valor máximo intermitente: +30 % sobre el máximo continuo) |
| Impacte i vibració | ≤ 10 G (11 ms) · ≤ 3 G (40–2000 Hz) |
| Temp. operació / emmagatzematge | 0 … +50 °C · -20 … +70 °C |
| Altres característiques | |
| Escala y lectura | Vidrio especial (dilatación similar a bancadas) · Cromo (paso 20 µm) |
| Força d'arrencada | < 3 N |
| Puntos de referencia (ceros) | 1 al inicio y 1 al final (otros bajo pedido) |
| Salida / Conexión | VD (line driver) · Driver 26LS31 (conector VD – 9c), 20 mA |
