Potenciómetro rotativo P-4500
- Fabricante: Novotécnica
- Categoria: Deslocamento, Sensor de deslocamento angular, SENSORES

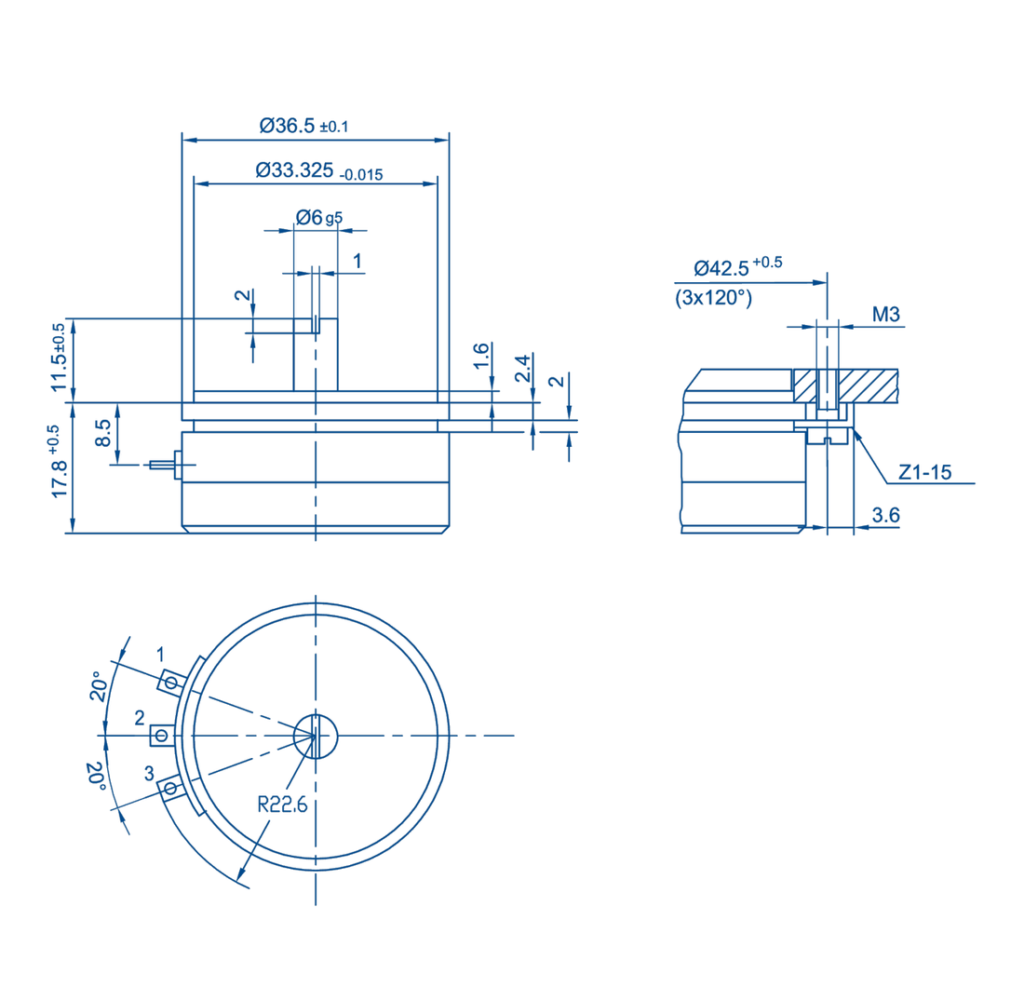

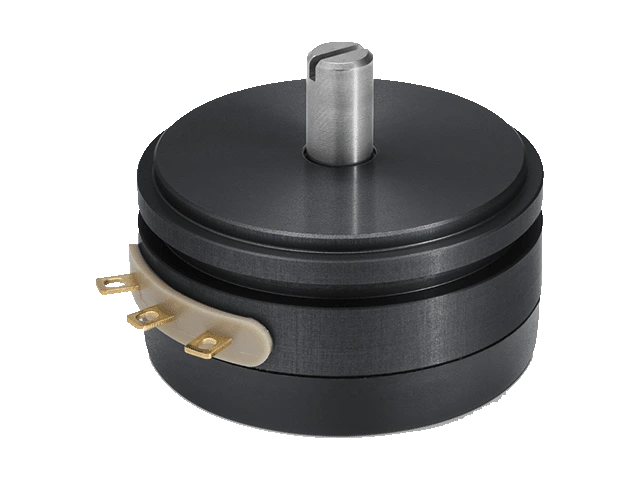

Potenciómetro rotativo P-4500 de Novotechnik. Potenciómetro de precisión con carcasa metálica en dos piezas, rodamientos de acero inoxidable y elemento resistivo de plástico conductor.
Potenciómetro de precisión para aplicaciones de medida, control e instrumentación. Sus rasgos distintivos son la carcasa totalmente metálica, los rodamientos, el elemento resistivo conductor y los cursores amortiguados con elastómero. Hay versiones especiales con otros recorridos eléctricos y otras dimensiones de eje.
Puntos clave
- Carcasa de Ø 36,5 mm
- Vida de 100 × 10⁶ movimientos
- Linealidad estándar ±0,075 %
- Resolución mejor que 0,008°
- Velocidad de trabajo admisible de 10000 min⁻¹
- Giro continuo sin tope
Perguntas técnicas frequentes
¿Qué se puede conectar al potenciómetro rotativo P-4500?
Se le pueden conectar acoplamientos y accesorios para sensores rotativos de Novotechnik, indicadores de proceso con display MAP y acondicionadores de señal para señales de salida normalizadas MUP y MUK.
¿Cómo se pide el potenciómetro rotativo P-4500?
Por ejemplo, P-4501-A502 (Art. 400006203) es la versión con 5 kΩ. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el potenciómetro rotativo P-4500?
Temperatura de trabajo: -40…+100 °C. Protección: IP 40 (DIN 400 50 / IEC 529).
Propriedades
| Recurso | Especificação |
|---|---|
| Extensão | |
| Visita mecânica | 360°, continuo |
| Recorrido eléctrico real | 350° ±2 |
| Valores de resistencia disponibles | 1; 2; 5 kΩ |
| Tolerancia de la resistencia | ±20 % |
| Linearidade independente | ±0,075 % |
| Repetibilidade | 0,002 % (±0,007°) |
| Coeficiente de temperatura efectivo de la relación salida/tensión aplicada | típ. 5 ppm/K |
| Datos eléctricos | |
| Tensión máx. admisible aplicada | 42 V |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente máx. de cursor en caso de fallo | 10 mA |
| Resistencia de aislamiento (500 VDC, 1 bar, 2 s) | ≥ 10 MΩ |
| Rigidez dieléctrica (50 Hz, 2 s, 1 bar, 500 VAC) | ≤ 100 µA |
| Datos mecánicos | |
| Diâmetro da carcaça | Ø 36,5 ±0,1 mm |
| Habitação | En dos piezas: brida de aluminio anodizado; tapa de plástico resistente a la temperatura |
| Eixo | Aço inoxidável |
| Rolamentos | Rodamientos de acero inoxidable |
| Elemento resistivo | Plástico condutor |
| Cursores | Multidedo de metal precioso |
| Conexiones eléctricas | Terminales de latón dorado |
| Fixação | 3 garras Z1-15 (incluidas en el suministro) |
| Carga admisible en el eje, axial y radial, estática o dinámica | 45 N |
| Torque de partida | ≤ 0,1 Ncm |
| Velocidad máx. de trabajo | 10000 min⁻¹ |
| Peso | 45 g |
| Condições ambientais | |
| Temperatura de trabalho | -40…+100 °C |
| Vibração | 5…2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque | 50 g, 11 ms |
| Vida | 100 × 10⁶ movimientos |
| Proteção | IP 40 (DIN 400 50 / IEC 529) |
| Referência | Configuração |
|---|---|
| P-4501-A102P4501A102 | Art. 400006201 · Datos de la hoja: 1 kΩ (código A102 de la hoja) |
| P-4501-A103P4501A103 | Art. 400006205 |
| P-4501-A202P4501A202 | Art. 400006202 · Datos de la hoja: 2 kΩ (código A202 de la hoja) |
| P-4501-A502P4501A502 | Art. 400006203 · Datos de la hoja: 5 kΩ (código A502 de la hoja) |
| P-4501-A502.05P4501A50205 | Art. 400006208 |
| P-4501-S0059P4501S0059 | Art. 400006220 · Datos de la hoja: Toma media, 5 kΩ ±20 % (hoja de toma media) |
| P-4502-A502P4502A502 | Art. 400006209 · Datos de la hoja: Segundo extremo de eje (plano P4502 A502) |
| P-4511-A102P4511A102 | Art. 400006251 · Datos de la hoja: Eje Ø6,35 mm (tabla de ejes, P4511…) |
| P-4511-A202P4511A202 | Art. 400006252 · Datos de la hoja: Eje Ø6,35 mm (tabla de ejes, P4511…) |
| P-4511-A502P4511A502 | Art. 400006253 · Datos de la hoja: Eje Ø6,35 mm (tabla de ejes, P4511…) |
