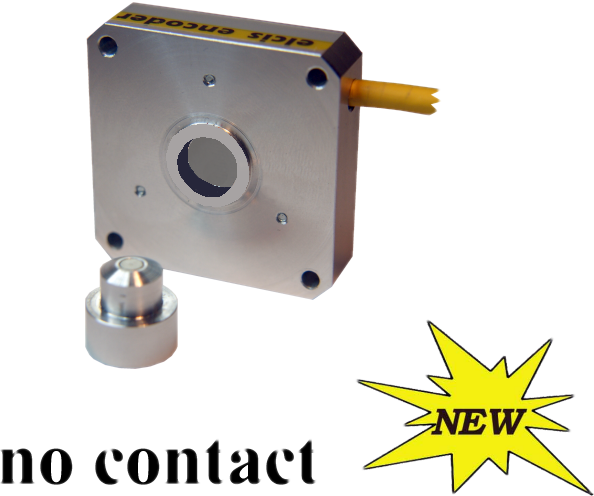

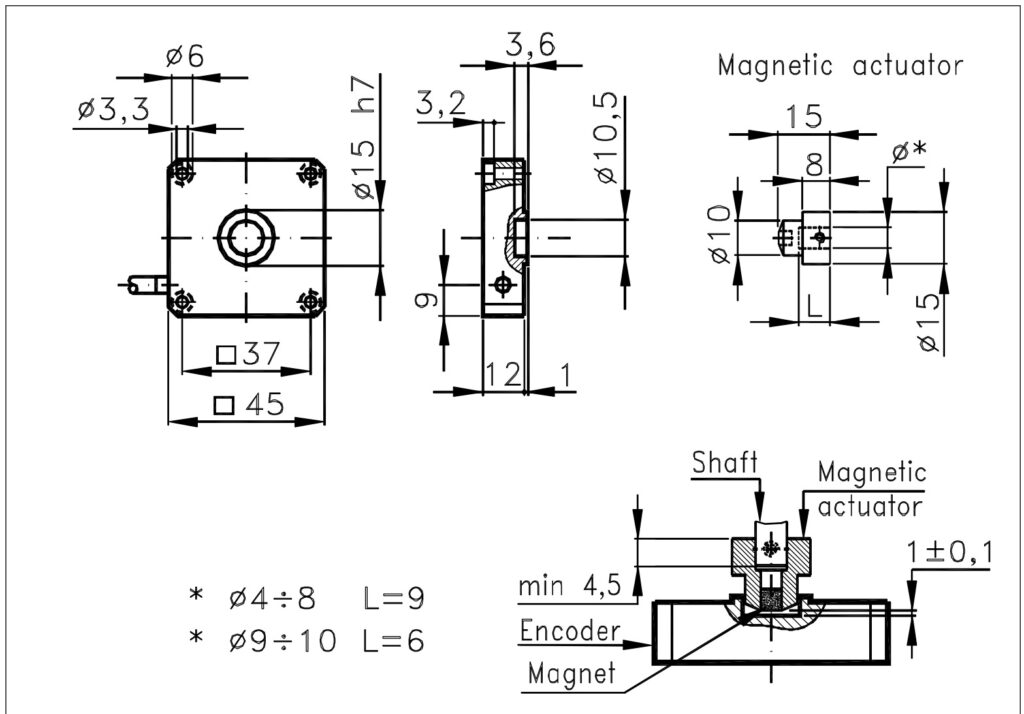

Codificador Magnético Incremental M45NC
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador Magnético Incremental, SENSORES
Encoder magnético incremental sem contato entre o eixo rotativo e o corpo do transdutor, em uma caixa de 45×45 mm. Alto grau de proteção e imunidade a óleos e líquidos; adequado para aplicações de alta velocidade (30.000 rpm).
Gera pulsos incrementais de 8 a 2048 por revolução (multiplicável ×4 pelo cliente), com uma versão BZ bidirecional com frequência zero e máxima de 600 kHz. Eletrônica de saída: Driver de linha (26LS31 ou ET7272), NPN padrão, NPN e NPN de coletor aberto.
O atuador magnético é montado em um eixo oco de Ø4 a Ø10 mm. Ele suporta choques de 100 G (6 ms) e vibrações de 10 G (55–2000 Hz). Oferece proteção IP67 no lado do eixo (padrão) e IP65 no lado da saída, dependendo da conexão. Disponível em guemisa.es.
- Tecnologia sem contato entre o eixo rotativo e o corpo do transdutor.
- Até 30000 rpm contínuo (+30 % intermitente).
- Proteção IP67 no lado do eixo (padrão) e imunidade a óleos e líquidos.
- Resolução de 8 a 2048 pulsos/rotação com versão BZ (bidirecional com zero).
- frequência máxima 600 kHz com eletrônicos Motorista de linha e NPN.
Perguntas técnicas frequentes
Quais as vantagens oferecidas pelo design sem contato do encoder M45NC?
Não há contato entre o eixo rotativo e o corpo do transdutor. Proteção IP67 no lado do eixo, imunidade a óleos e líquidos, e até 30.000 rpm contínuos.
Quais são os diâmetros de eixo suportados pelo atuador magnético M45NC?
Eixo oco de Ø4, Ø5, Ø6, Ø8 e Ø10 mm, e outros diâmetros sob encomenda (Ø n).
Qual é a frequência máxima suportada pelo encoder?
A frequência máxima é de 600 kHz.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Base e tampa | Alumínio |
| Peso | 150 g |
| Eixo do atuador | Eixo oco Ø4÷10 mm com ímã atuador integrado |
| dando vida | 1,5 × 10 Na versão em inglês do catálogo, consta 9 rotações por minuto; a versão em italiano indica que não há rolamentos. Confirme com a Guemisa antes de fazer o pedido. |
| Elétrico | |
| Proteção do lado da saída | IP65 com cabo CV ou conector na extremidade do cabo (dependendo da conexão) |
| Frequência máxima. | 600 kHz |
| impulsos de rotação | 8 ÷ 2048 imp/giro (multiplicável ×4 pelo cliente) |
| Alimentação | 5 V ±5 % · 8÷24 V · 8÷24/5 V · 18÷28 V · 18÷28/5 V · 10÷30 V · 5÷30 V |
| Consumo máximo. | padrão 50 mA • Driver de linha de 90 mA |
| Eletrônica de saída | Motorista de linha (26LS31, ET7272), NPN padrão, NPN, coletor aberto NPN |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP67 |
| RPM máximo contínuo | 30000 rpm (intermitente: +30 %) |
| Resistência a impactos/vibrações | 100 G (6 ms) · 10 G (55 ÷ 2000 Hz) |
| Temperatura de operação/armazenamento | -25 … +85 °C / -30 … +85 °C |
