Encoder incremental para motores I/72
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental para motores, SENSORES

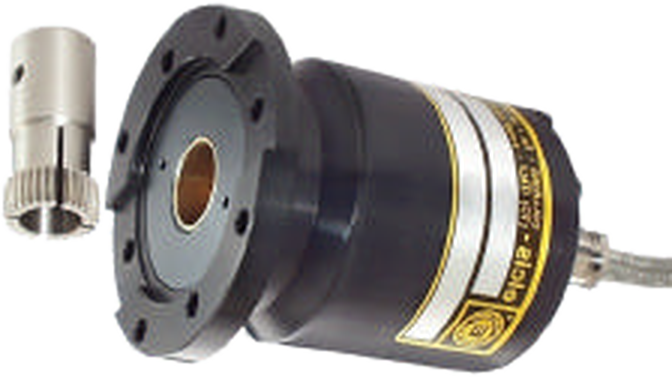

O ELCIS I/72 é um encoder incremental patenteado equipado com um acoplamento estrela interno, que compensa ±3 mm de movimento axial. É robusto, versátil e fácil de montar e usar em motores de diversos fabricantes.

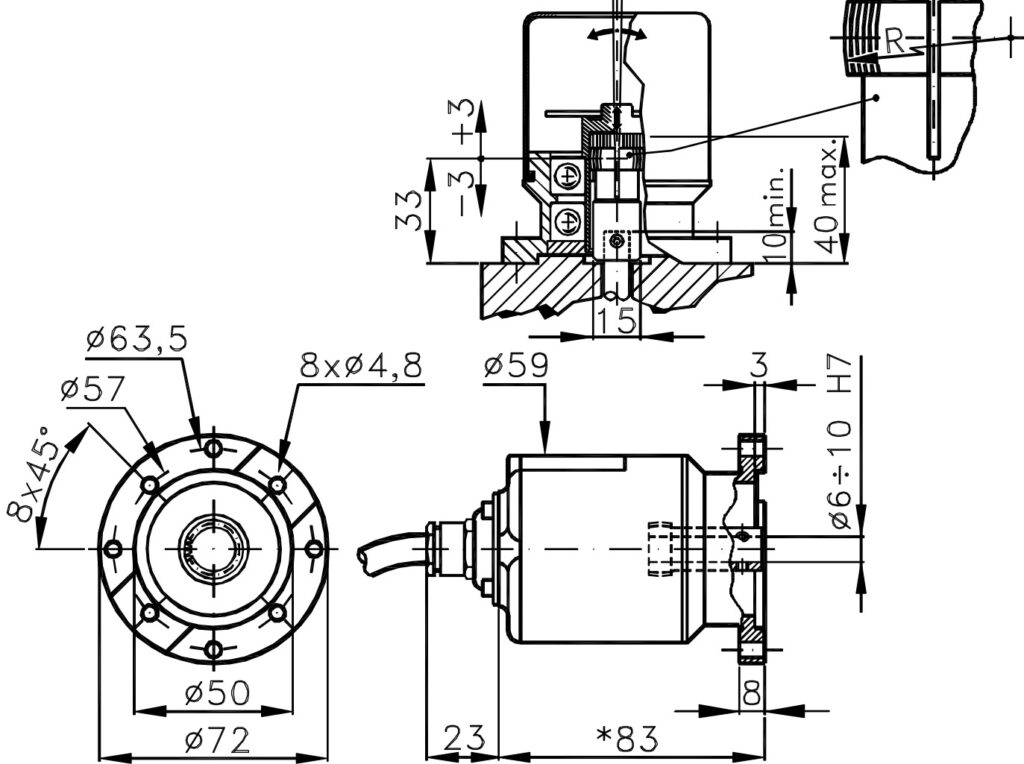

Possui base em alumínio anodizado e tampa em Valox 420, pesa 470 g e aceita eixos ocos de aço inoxidável de Ø6, Ø8, Ø9,52 e Ø10 mm (Øn sob encomenda). A compensação máxima de acoplamento é axial de ±3 mm, radial de ±0,05 mm e angular de ±2°.
Gera de 1 a 25.000 pulsos por revolução com uma frequência máxima de 100 kHz (300 kHz opcional) e é oferecido com eletrônica NPN, PNP, push-pull, driver de linha, TTL, discriminador e senoidal de 1 Vpp, com saída axial ou radial via cabo, conector ou caixa de terminais (IP00). A fonte de luz é um LED com vida útil de ≥ 100.000 horas. Disponível em guemisa.es.
- Acoplamento estelar internoCompensação axial máxima de ±3 mm, radial de ±0,05 mm e angular de ±2°.
- eixo oco de aço inoxidávelDiâmetros disponíveis: Ø6, Ø8, Ø9,52 e Ø10 mm; outros, sob consulta.
- Resolução: de 1 a 25000 pulsos por revolução, a 100 kHz (300 kHz opcional).
- ConexõesCabo CW IP65, conectores de 4 a 12 contatos (IP63 a IP67) e caixa de terminais IP00, com saída axial ou radial.
Perguntas técnicas frequentes
Qual a amplitude de movimento axial que o encoder I/72 compensa?
Movimento axial de até ±3 mm, com seu acoplamento estrela interno; radial ±0,05 mm e angular ±2°.
Quais resoluções e frequências o modelo I/72 suporta?
De 1 a 25.000 pulsos por revolução, com uma frequência máxima de 100 kHz (300 kHz opcional).
Qual é o nível de proteção IP do I/72?
Do lado do eixo, IP64 na versão padrão e IP66 na versão selada (opção Z). Do lado da saída, depende da conexão: IP65 com cabo CW e de IP63 a IP67 dependendo do conector, e IP00 com caixa de terminais.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Peso | 470 g |
| Eixo | Eixo oco Ø 6÷10 mm em aço inoxidável |
| carga axial/radial máxima. | 8 kg |
| Vida útil do rolamento | 1,5 × 10⁹ revoluções |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: cabo IP65, conectores IP63 a IP67, caixa de terminais IP00 |
| Alimentação | 5÷30 Vcc (de acordo com o código) |
| Consumo máximo. | 120 mA (padrão) / 180 mA (driver de linha) |
| Impulsos por volta | 1 a 25000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Fonte de luz | LIDERADO com vida ≥ 100.000 h |
| Proteção e meio ambiente | |
| proteção lateral do eixo | IP64 padrão / IP66 selado (opção Z) |
| RPM máximo contínuo | 6000 rpm (padrão) / 3000 rpm (selado, opção Z) |
| Resistência a impactos/vibrações | 50 G × 11 ms · 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabalho | 0 ÷ +70 °C |
| Temperatura de armazenamento | -30 ÷ +85 °C |
