Encoder incremental para racks I/38CR

Fabricante: Codificador ELCIS
Categoria: Codificador, Codificador incremental, Encoder incremental para cremalheira e pinhão, SENSORES

A medição precisa de deslocamentos lineares em ambientes industriais exige robustez e resolução simultânea. O encoder incremental de cremalheira I/38CR atende à necessidade de detecção de deslocamento de alta fidelidade, integrando um sistema de pré-carga de pinhão diretamente no corpo do dispositivo para garantir a estabilidade mecânica durante a operação.

A solução técnica incorpora um eixo de aço inoxidável e uma base de alumínio que suporta cargas radiais e axiais de até 0,5 kg. Com uma vida útil do rolamento de 1,5 x 10^9 rotações, o dispositivo mantém sua integridade estrutural sob vibrações de 10 G na faixa de 10 a 2000 Hz e resistência a choques de 40 G por 11 ms.

O design combina uma cobertura de aço com proteção IP65 na saída, permitindo a instalação em condições ambientais exigentes. A faixa de operação de -10 a 70 °C garante confiabilidade sob diferentes ciclos térmicos, enquanto a fonte de luz LED garante mais de 100.000 horas de vida útil sem perda de desempenho.

… disponível em guemisa.es.

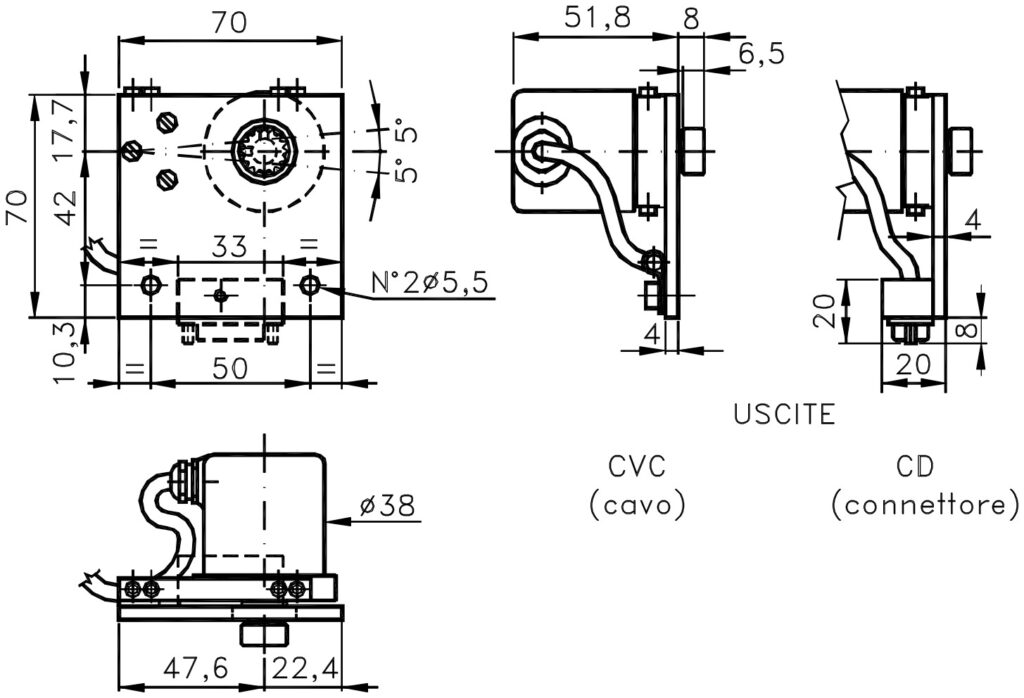

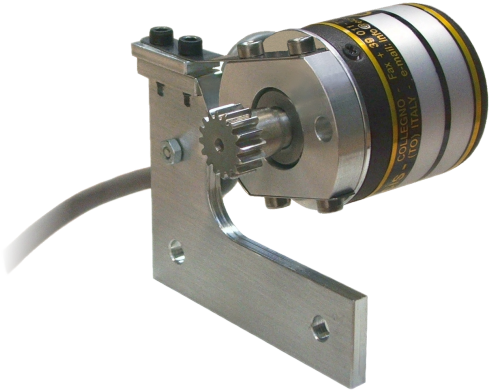

Base de alumínio e tampa de aço com sistema de pré-carga integrado para a roda dentada.
Eixo de aço inoxidável compatível com racks CRP ou transdutores lineares.
Vida útil do rolamento de 1,5 x 10^9 revoluções sob condições de vibração padrão.
Frequência máxima de saída de 100 kHz, com opção disponível para 160 kHz.

Perguntas técnicas frequentes

Quais as diferenças entre o modelo I/38CR e o modelo I/E6 em termos de resolução e tamanho?

O I/38CR foi projetado especificamente para cremalheiras com resolução de 0,05 a 1 mm e peso de 230 g. Ao contrário do I/E6, que geralmente é mais compacto para eixos padrão, este modelo incorpora um pinhão de aço inoxidável otimizado para transmissão linear direta em sistemas CRP.

Quais são as precauções de alinhamento necessárias para o eixo I/38CR durante a instalação?

Como o sistema utiliza um pinhão com pré-carga integrada, manter o alinhamento coaxial perfeito entre o encoder e a cremalheira é crucial para evitar desvios de leitura. Recomenda-se verificar se a carga radial máxima não excede 0,5 kg e garantir que a temperatura ambiente esteja dentro da faixa de operação de -10 a 70 °C.

Quais conectores e opções de saída estão disponíveis para o I/38CR?

O dispositivo suporta múltiplas configurações de conexão, incluindo cabo CVC, bloco de terminais ou conectores CD. As saídas elétricas incluem Push-Pull e Line Driver padrão (5–24V), com opções adicionais como VMC para conectores padrão de 7 pinos ou TMC para versões seladas, permitindo uma integração flexível com o sistema de controle.

Propriedades

Recurso	Especificação
Tipo de sensor	Incremental
Aplicação principal	Racks / Transdutor Linear CRP
Material base	Alumínio
Material de cobertura	Aço
Peso	230 g
Material do eixo	Aço inoxidável (pinhão)
Carga radial/axial máxima	0,5 kg
RPM máximo contínuo	5000 rpm
Torque inicial	10 gcm
Carregando Vida	1,5 x 10^9 voltas
Resistência ao impacto	40 G x 11 ms
Resistência à vibração	10 G (10÷2000Hz)
Temperatura de operação	-10 a 70 °C
Número de pulsos/revolução	50 ÷ 2500 PPR
Frequência máxima	100 kHz (opção 160)
Consumo máximo	120 mA
Fonte de luz	LED (vida útil > 100.000 h)
