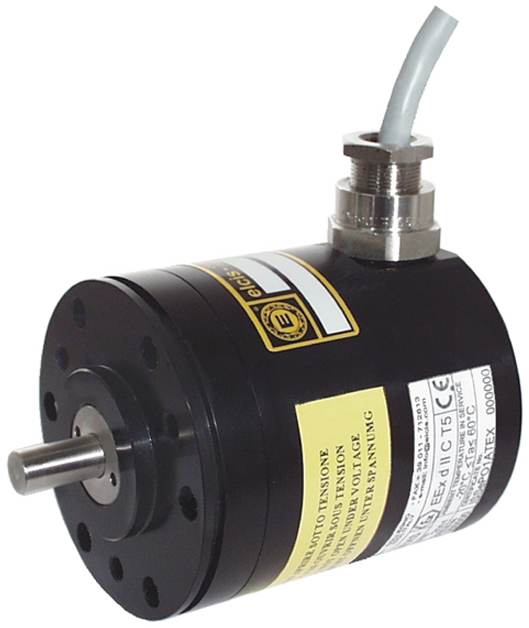

Encoder incremental à prova de explosão I/80EXS
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental à prova de explosão ATEX, SENSORES
Ambientes industriais com atmosferas explosivas exigem sensores que eliminem o risco de ignição por faíscas ou superaquecimento. A série I/80EXS garante a segurança operacional em conformidade com as rigorosas normas de proteção contra incêndio e explosão, prevenindo riscos críticos em processos industriais sensíveis onde a integridade dos equipamentos é vital.
Este encoder incremental à prova de explosão possui certificação ATEX EEx d II C T6/T5 para uso seguro em atmosferas explosivas. Ele suporta altas temperaturas de até 100 °C e oferece configurações de saída push-pull ou de driver de linha, adaptadas à eletrônica de controle existente, garantindo compatibilidade elétrica sem comprometer a segurança do sistema.
Fabricado com base e tampa em alumínio anodizado, suporta uma carga radial/axial de 10 kg e possui eixos em aço inoxidável. Sua construção robusta permite a instalação em máquinas pesadas expostas a vibrações severas sem comprometer a precisão da contagem de rotações. Disponível em guemisa.es.
- Certificação ATEX EEx d II C T6/T5 de acordo com as normas CENELEC para segurança industrial.
- Construção em alumínio anodizado com eixo de aço inoxidável de Ø10mm resistente à corrosão.
- Vida útil do rolamento garantida de 1,5 x 10^9 rotações em operação contínua.
- Resistência a impactos de 50 G e resistência a vibrações de 12 G, certificadas para uso industrial.
Perguntas técnicas frequentes
Quais são as precauções essenciais durante a instalação de cabos?
O cabo deve suportar uma temperatura mínima de 100 °C continuamente. Recomenda-se que os parafusos de montagem sejam de grau 8.8 ou superior para garantir a integridade mecânica e elétrica em ambientes com vibração.
Que tipos de conectores são compatíveis com este modelo?
Estão disponíveis terminais de conexão como VM, VE, TM e VK, entre outros. Caixas de terminais ou conectores finais específicos também podem ser usados, dependendo da configuração de saída selecionada no catálogo.
Quais são os limites ambientais de operação e armazenamento?
A temperatura de operação varia de -20 a +60 °C, enquanto a temperatura de armazenamento varia de -30 a 85 °C. Para a classificação T6, a temperatura ambiente deve estar entre -20 e 40 °C, e para a classificação T5, entre -20 e 60 °C.
Propriedades
| Recurso | Especificação |
|---|---|
| Aplicação principal | Ambientes explosivos ATEX |
| Alimentação padrão | 5V ±5%, 8–24V, 18–28V, 8–15V, 12V ±5%, 24V ±5%, 12–30/12V, 8–24/5V, 10–30V, 18–28/5V, 15–30/15V |
| Eixo | Aço inoxidável Ø 10 mm |
| Peso | 1300 g |
| Carga radial/axial máxima | 10 kg |
| Saída de proteção IP | IP65 |
| RPM máximo contínuo | 6.000 / 3.000 |
| Torque inicial | 18 / 50 gcm |
| Carregando Vida | 1,5 × 10⁹ revoluções |
| Resistência ao impacto | 50 G x 11 ms |
| Resistência à vibração | 12 G (10 – 2000 Hz) |
| Temperatura de operação | -20 ÷ +60 °C (T5) / -20 ÷ +40 °C (T6) |
| Pulsações por revolução | 1 ÷ 10000 PPR |
| Frequência máxima | 100 kHz |
| Temperatura do armazém | -30 – 85 °C |
