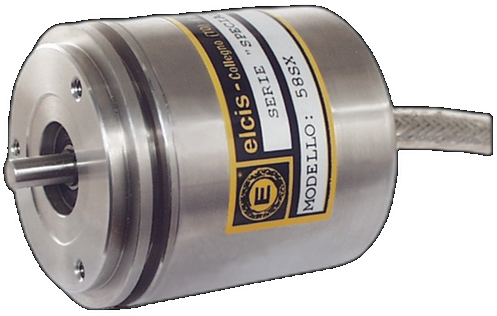

Codificador incremental especial I/58SX
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental especial, SENSORES
El ELCIS 58SX (I/58SX) es un encoder incremental de Ø58 mm para ambientes marinos y químicos, de 1 a 25000 impulsos por vuelta. La tapa y el eje son de acero inoxidable y la base de aluminio anodizado; el eje es de Ø6 h7, el centrado de Ø50 h7 y el peso de 520 g. En el lado del eje ofrece IP64 estándar, IP66 con rodamientos sellados (opción Z) o IP53 con rodamientos de bajo par (opción B). Tiene frecuencia máx. de 100 kHz (300 kHz opcional), alimentación de 5 a 30 Vcc según código y electrónicas NPN, PNP, push-pull, line driver 26LS31 y 88C30, TTL 7404, discriminador y senoidal 1 Vpp. Se conecta por cable de 1 m con salida axial o radial, por conector en extremo de cable o por caja de bornes.
A base é feita de alumínio anodizado, e a tampa e o eixo são de aço inoxidável; o eixo tem Ø6 h7, o centro tem Ø50 h7 e o peso é de 520 g. No lado do eixo, oferece classificação IP64 padrão, IP66 com rolamentos selados (opção Z) ou IP53 com rolamentos de baixo torque (opção B).
Ofrece de 1 a 25000 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), alimentación de 5 a 30 Vcc según código y electrónicas NPN, PNP, push-pull, line driver 26LS31 y 88C30, TTL 7404, discriminador y senoidal 1 Vpp. Se conecta por cable de 1 m con salida axial o radial, por conector en extremo de cable o por caja de bornes.
- Aço inoxidávelTampa e eixo em aço inoxidável, para ambientes marinhos e químicos.

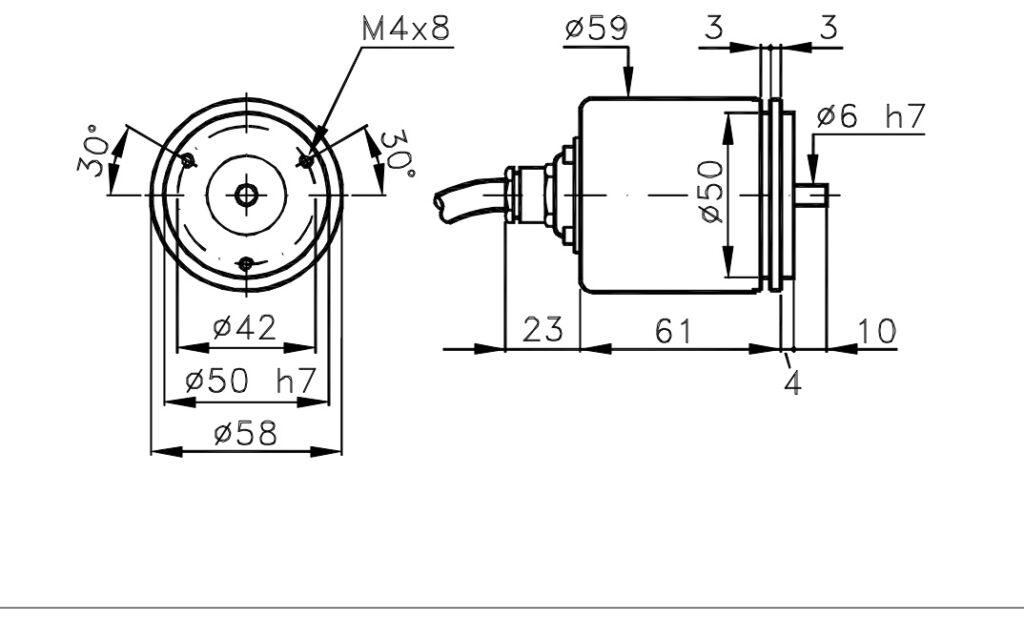

- Montagem: centralizado Ø50 h7 e eixo Ø6 h7 feito de aço inoxidável.
- Até 25.000 pulsos por revoluçãoFrequência máxima de 100 kHz (300 kHz opcional).
- Eletrônica de saída: NPN, PNP, push-pull, driver de linha 26LS31 e 88C30, TTL 7404, discriminador e onda senoidal de 1 Vpp.
Perguntas técnicas frequentes
Quais componentes do I/58SX são feitos de aço inoxidável?
De acordo com a tabela de especificações ELCIS, a tampa e a haste têm Ø6 mm; a base é feita de alumínio anodizado.
Que níveis de proteção oferece?
No lado do eixo, IP64 padrão, IP66 com rolamentos selados (opção Z) e IP53 com rolamentos de baixo torque (opção B). No lado da saída, depende da conexão: cabo IP65, conector de extremidade de cabo IP65 na saída do encoder e caixa de terminais IP00.
Qual a faixa de pulsos por revolução que ele fornece?
De 1 a 25.000 pulsos por revolução, com uma frequência máxima de 100 kHz (300 kHz opcional).
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Peso | 520 g |
| Eixo | Ø 6 mm Em aço inoxidável (personalizável mediante solicitação) |
| carga axial/radial máxima. | 3 kg |
| Vida útil do rolamento | 1,5 × 10⁹ revoluções |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão (ver "Possíveis Conexões") (Classificação IP de acordo com as normas IEC EN 60529, EN 60529 e IEC 529) |
| Alimentação | 5÷30 Vcc de acordo com o código (ver "Feeds Possíveis") |
| Consumo máximo. | 120 mA (padrão) / 180 mA (driver de linha) (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 25000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | IP64 padrão / IP66 selado (opção Z) / IP53 baixo torque (opção B) (Classificação IP de acordo com IEC EN 60529, EN 60529, IEC 529) |
| RPM máximo contínuo | 8000 rpm (padrão) / 3000 rpm (opção Z) / 12000 rpm (opção B) (piscas: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabalho | 0 ÷ +70 °C (Personalizável mediante solicitação) |
| Temperatura de armazenamento | -30 ÷ +85 °C |
