Encoder absoluto de múltiplas voltas A/958SS
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador Absoluto, Encoder absoluto de múltiplas voltas, SENSORES
El ELCIS 958SS (A/958SS) es un encoder absoluto SSI multivuelta de carcasa Ø58 mm, de hasta 30 bit en 16384 vueltas, con etapa de salida line driver RS422/RS485 y frecuencia de reloj de 100 kHz a 1 MHz. Para uso industrial general, se fija tipo servo mediante grapas o tornillos frontales, con eje de acero inoxidable Ø6 f6 (opcional Ø10) que soporta cargas de 40 N radiales y 110 N axiales, protección IP64 estándar o IP66 sellada, resistencia a 30 G de impacto y 10 G de vibración, y funcionamiento entre -40 y +85 °C (con cable: -5…+70 °C).
O A/958SS é um encoder absoluto multivoltas com leitura óptica por meio de um conjunto de fotodiodos infravermelhos. Permite a seleção de 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 4096 ou 16384 revoluções, com resolução máxima de 30 bits a 16384 revoluções. Transmite a posição por meio de uma interface serial SSI (driver de linha RS422) com frequência de clock de 100 kHz a 1 MHz, em código Gray ou binário, e está disponível nas variantes com preset (S1) e com preset por botão (S4, apenas com saída radial).

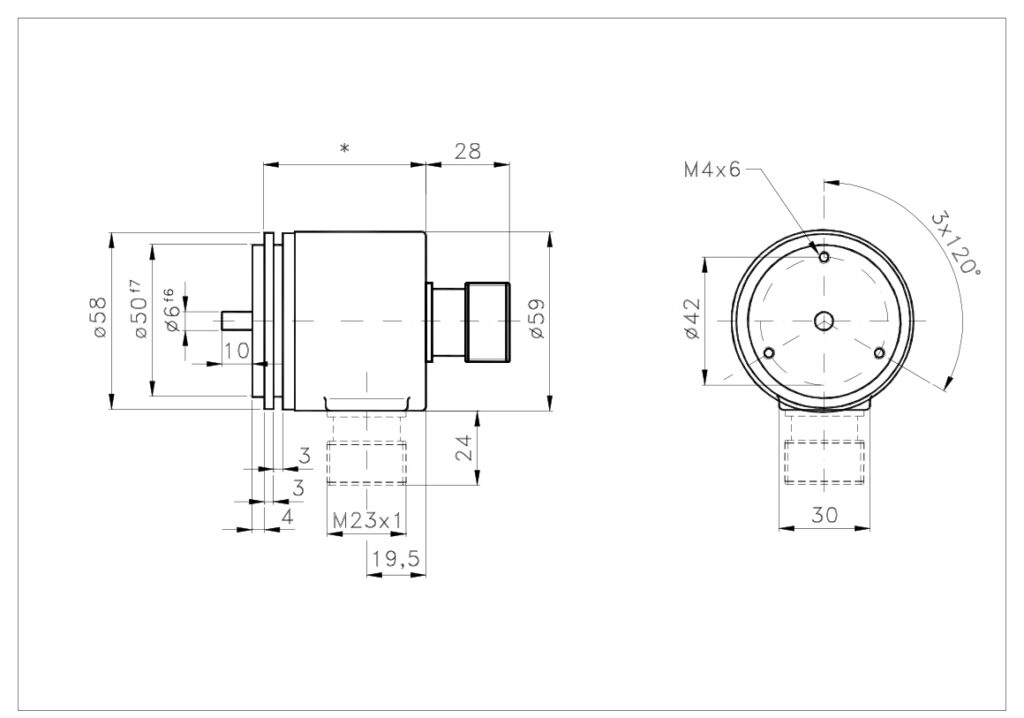

Fabricado com corpo em alumínio de Ø58 mm e eixo em aço inoxidável f6 de Ø6 (Ø10 opcional), suporta cargas radiais de 40 N e cargas axiais de 110 N. Possui proteção IP64 padrão ou IP66 selada, resiste a impactos de 30 G e vibrações de 10 G, e opera em uma faixa térmica de -40 a +85 °C (com cabo: -5 a +70 °C).
- Resolução máxima de 30 bits em 16384 voltas.
- Interface serial SSI com condutor de linha RS422 e assista 100 kHz a 1 MHz.
- Variantes com função predefinida (S1) ou com um botão predefinido (S4, (saída radial apenas).
- Faixa de temperatura de -40 a +85 °C com proteção até IP66.
Perguntas técnicas frequentes
Quais resoluções e tempos de volta o A/958SS oferece?
Permite escolher 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 4096 ou 16384 revoluções, com uma resolução máxima de 30 bits a 16384 revoluções.
Quais são as diferenças entre as opções de interface SSI (SL, S1 e S4)?
A SL é a interface SSI padrão. A S1 é igual à SL, mas com uma função de predefinição. A S4 é igual à SL, mas com um botão de predefinição e está disponível apenas com saída radial.
Quais conectores e cabos estão disponíveis?
É fornecido com um cabo de 1 m com classificação IP65 em saída axial (CAW) ou radial (CRW), ou com conectores circulares de 12 pinos com classificação IP65 em configuração axial (PAL) ou radial (PRL).
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Peso | 300 g |
| Eixo | Ø6 aço inoxidável f6 (opcional Ø10) |
| carga radial/axial máxima. | 40 / 110 N |
| Palco de saída | Motorista de linha (de acordo com RS422 / RS485) |
| Elétrico | |
| Proteção do lado da saída | IP65 de acordo com a conexão |
| Alimentação | 10–30 V DC |
| Consumo máximo. | 1 W (SL) · 1,5 W (S1) |
| frequência de passagem LSB | 800 kHz |
| Códigos de saída | Cinza, Binário |
| Resolução máxima. | 30 pedaço / 16384 voltas |
| Interface de saída | SSI (SL) · SSI com predefinição (S1 / S4) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP64 • Vedação IP66 |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência a impactos/vibrações | 30 G (11 ms) 10 G (10–1000 Hz) |
| Temperatura de operação/armazenamento | -40 … +85 °C (com saída com fio: -5…+70 °C) |
| Referência | Configuração |
|---|---|
| A/958SS12-12-06-G-S4-0-PRLA958SS121206GS40PRL | 4096 passos/rotação · rotações: 4096 · eixo padrão Ø6 mm · Cinza · SSI + botão de pressão predefinido (somente radial) · conector radial de 12 pinos · IP65 |
