Encoder incremental para racks I/62C
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental para cremalheira e pinhão, SENSORES

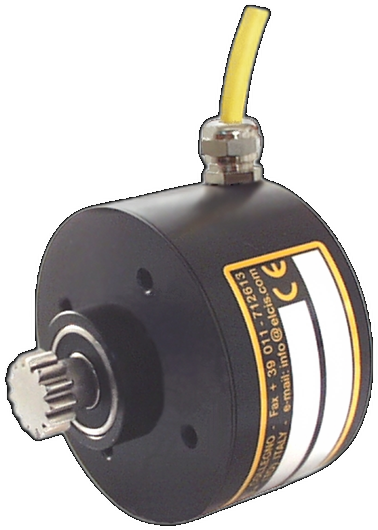

El ELCIS 62C (I/62C) es un encoder incremental con piñón y carcasa Ø62 mm, de 1 a 10000 impulsos por vuelta. Es similar al mod. 172C, pero sin sistema de precarga del piñón.
O I/62C oferece de 1 a 10.000 pulsos por revolução, uma frequência máxima de 60 kHz (100 kHz opcional) e circuitos integrados NPN, PNP, push-pull, TTL 7404, drivers 26LS31 e 88C30, além de uma saída de onda senoidal de 1 Vpp. É alimentado por uma tensão entre 5 e 30 V, dependendo da versão.
Base y tapa de aluminio anodizado y piñón de acero inoxidable, con piñones de 13, 16 o 34 dientes o eje Ø8. Admite 4 kg de carga radial/axial, trabaja de 0 a +70 °C con protección IP66 en el lado del eje y se conecta por cable de 1 m o con conector en extremo de cable, con salida radial.
- Encoder com pinhão, similar ao mod. 172C, sem sistema de pré-carga do pinhão.
- Resolução de 1 a 10000 pulsos por volta e frequência até 60 kHz (100 kHz opcional).
- pinhão de aço inoxidável 13, 16 qualquer 34 dentes, ou eixo de Ø8.
- Nutrição 5 a 30 V Dependendo da versão e da eletrônica: NPN, PNP, push-pull, drivers TTL 7404, 26LS31 e 88C30 e senoidais. 1 Vpp.
Perguntas técnicas frequentes
Quais pinhões o motor I/62C aceita?
Pinhão de 13 dentes (B), pinhão de 16 dentes (C) ou pinhão de 34 dentes (D), ou eixo Ø8 (A).
Que conexões oferece?
Cabo de 1 m (CV) ou conector de extremidade de cabo; a saída é radial.
Qual é a frequência máxima que ele suporta?
60 kHz como padrão; 100 kHz com a opção V (75 kHz com a opção R).
Propriedades

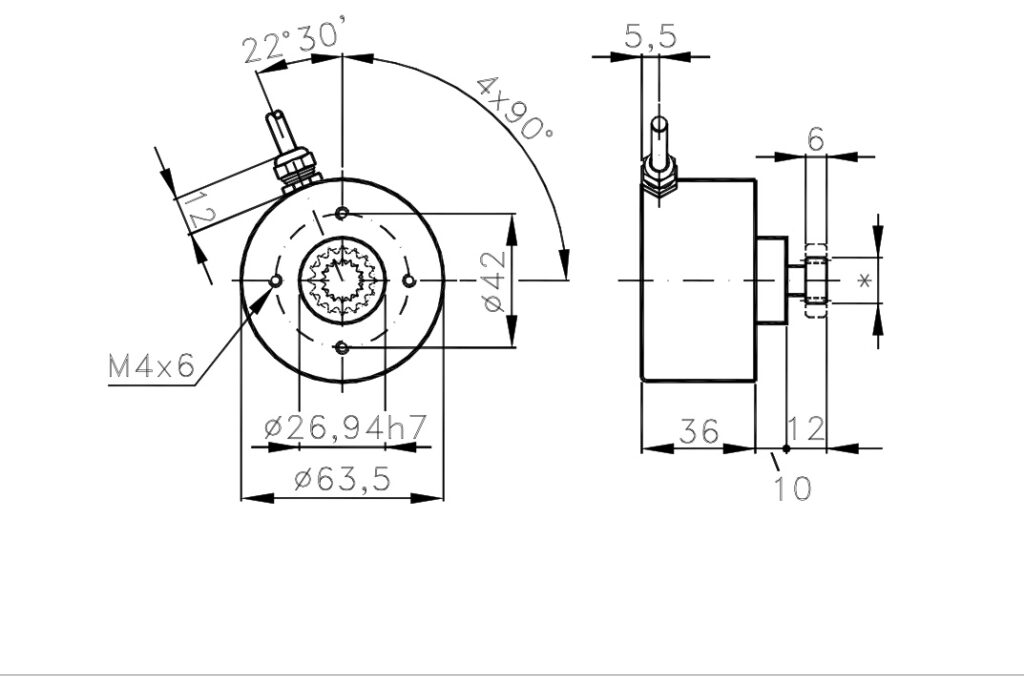

| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Ø62 mm |
| Peso | 200 g |
| Pinhão | Aço inoxidável, sem sistema de pré-carga (ver "Possíveis rodas dentadas") |
| carga radial/axial máxima. | 4 kg |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP65 (ver especificações técnicas) |
| Alimentação | 5–30 V De acordo com a versão (ver especificações técnicas) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 10000 |
| Frequência máxima. | 60 kHz (100 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP66 (sem opções de vedação ou baixo torque) |
| RPM máximo contínuo | 3000 (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
| Temperatura de armazenamento. | -30 … +85 °C |
