Potenciômetro Linear RPA
- Fabricante: Codificador ELCIS
- Categoria: Deslocamento, Potenciômetro Linear, SENSORES, sensores lineares potenciométricos, Transdutores Lineares

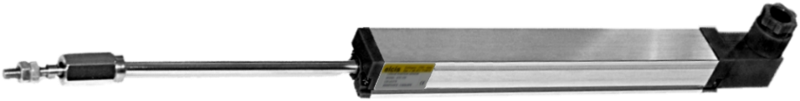

O potenciômetro linear RPA é um transdutor potenciométrico absoluto (analógico) com eixo e guias de aço inoxidável dentro da carcaça.
É adequado para aplicações em instrumentos e máquinas com espaço limitado. Seu elemento resistivo é feito de plástico condutor.
Disponível com cursos ativos de 10 mm a 450 mm, com valores resistivos de 1 kΩ ou 5 kΩ e linearidade de ±0,05 % a ±0,3 %, dependendo do curso. Oferece proteção IP40 padrão ou proteção selada IP65 e conexão via cabo ou conector giratório C193. Disponível em guemisa.es.
- Potenciômetro linear absoluto com resolução infinita.
- Eixo de aço inoxidável com guias internos e vida útil de mais de 100 × 10⁶ ciclos.
- Elemento resistivo em plástico condutor.
- Carreiras ativas de 10 a 450 mm com linearidade de ±0,05 % a ±0,3 % Dependendo da carreira.
- Proteção IP40 padrão ou IP65 selado (opção 3), com saída de cabo ou conector C193.
Perguntas técnicas frequentes
Que tipo de saída e princípio de funcionamento possui o RPA?
Trata-se de um transdutor potenciométrico absoluto (analógico) com resolução infinita. Deve ser utilizado como divisor de tensão com corrente máxima de 1 µA no contato deslizante; caso o sistema conectado necessite de corrente superior, será necessário um circuito adicional.
Quais são as corridas disponíveis e os valores de resistência?
Cursos padrão de 10 a 450 mm (outros comprimentos disponíveis sob encomenda). A resistência é de 1 kΩ ±20 % para os cursos de 10 e 25 mm e de 5 kΩ ±20 % para os demais.
Que opções de proteção e conectividade oferece?

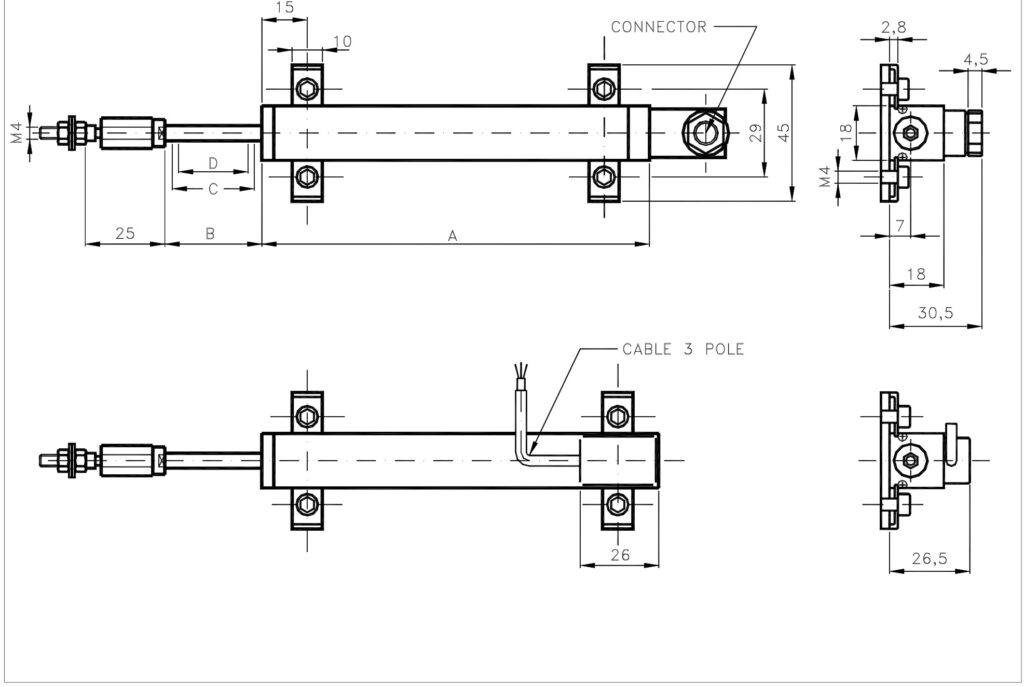

Proteção IP40 padrão ou vedação IP65 (opção 3) e conexão de cabo (padrão, 3 polos conforme o desenho) ou conector giratório C193 (opção 4).
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Golpe padrão | 10 a 450 mm (ver especificações técnicas) |
| Alojamento e montagem | Carcaça em alumínio anodizado com flanges de travamento reforçadas com fibra de vidro em nylon 66 · Montagem com pés metálicos móveis |
| Elétrico | |
| Elemento resistivo | Plástico condutor (potenciométrico) |
| Linearidade | ±0,05 % com ±0,3 % (ver ficha técnica) |
| Resolução e repetibilidade | Infinito · < ± 0,013 mm |
| Alimentação e consumo | 60 V máx. · consumo máximo de 3 W a 10 W |
| Correntes máximas. | Cursor ≤ 1 mA (rec. < 1 µA) · Resistência ≤ 10 mA |
| Isolamento e regularidade de partida | Corrente residual < 5 µA a 500 V durante 1 minuto · Regularidade de saída < ± 0,1 % em relação à tensão de entrada |
| Proteção e meio ambiente | |
| Proteção | Padrão IP40 • Vedação IP65 |
| Velocidade máxima de operação. | 5 EM |
| Impacto e vibração | 10 G · 40 g |
| Prazo de validade | > 100 × 10⁶ ciclos |
| Temperatura de operação/armazenamento | -30 … +100 °C -50 … +120 °C |
| Outros recursos | |
| Força inicial | ≤ 1,2 N padrão · ≤ 5 N de vedação |
| Conexão elétrica | Arame Conector giratório (padrão) ou C193 |
