Transductor Lineal por Cable F600P
- Fabricante: ELCIS Encoder
- Categoría: Desplazamiento, SENSORES, Transductor Lineal por Cable, Transductores Lineales

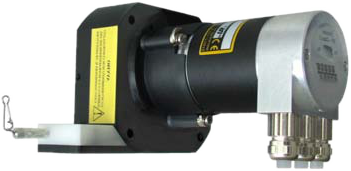

El F600P de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,51 mm y salida Profibus-DP, para medir desplazamientos lineales de hasta 6 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas, line driver (según RS485) e indicación de estado con 2 LED. Protegido contra inversión de polaridad y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2.
Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) IP65. Humedad del 98 % (sin estado líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,4 kg según la carrera. Disponible en guemisa.es.

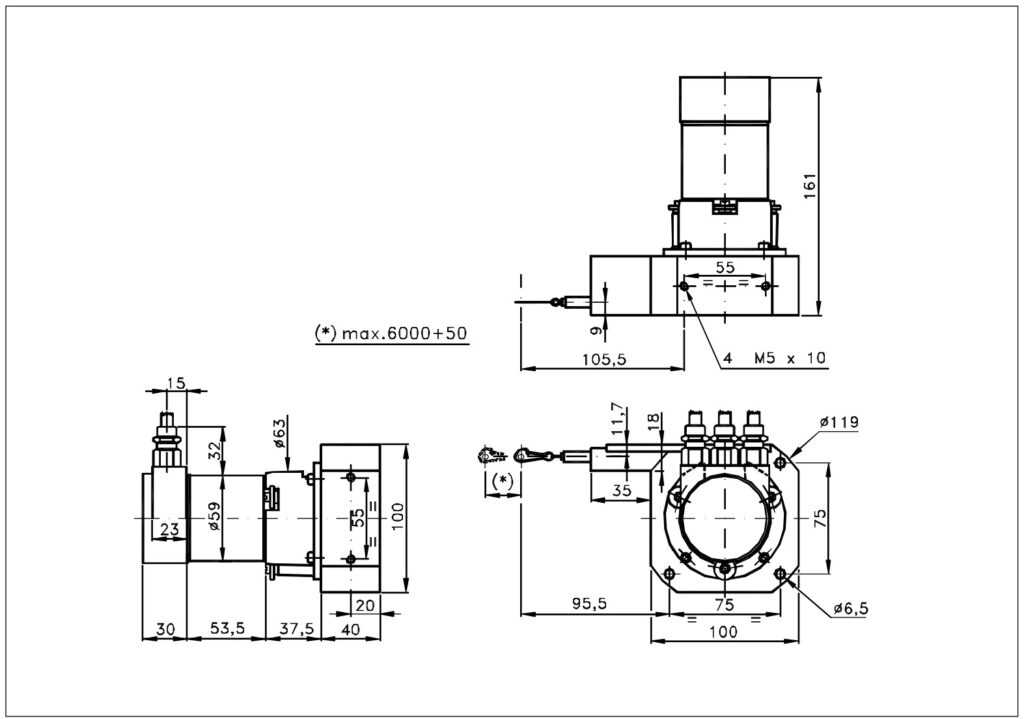

- Carrera estándar máx. de 6 metros (6000+50 mm según el plano) y resolución de 0,1 mm o 1 mm.
- Interfaz Profibus-DP Clase 2 con parámetros programables (dirección de rotación, resolución por vuelta, resolución total, valor de preset, velocidad de salida y Software Limit Switches).
- Hilo de acero inoxidable de Ø 0,51 mm y vida media del transductor de >10⁶ ciclos a 2 m/s.
- Error de linealidad máx. de ±0,05 % f.s., velocidad de lectura máx. de 4 m/s y aceleración máx. de 2,5 G.
- Codificador IP64; prensaestopas IP65.
Preguntas Frecuentes Técnicas
¿Qué interfaz de comunicación tiene el transductor F600P?
(DP) Profibus-DP Clase 2. La electrónica de salida es un line driver (según RS485).
¿Qué carrera y resoluciones ofrece?
Carrera estándar máx. de 6 metros (6000+50 mm según el plano), con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida binario.
¿Qué grado de protección y conexiones tiene?
Codificador y mecánica IP64; los prensaestopas 3PG, 3PG-VA y 2M20 son IP65. El IP de la salida depende de la conexión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera estándar máx. | 6 m |
| Peso | 1,4 kg (según la carrera) |
| Eléctrica | |
| Resolución / código de salida | 0,1 mm, 1 mm · Binario |
| Error de linealidad máx. | ±0,05 % f.s. |
| Alimentación y consumo máx. | 10÷30 Vcc · 2,5 W |
| Interfaz de salida | (DP) Profibus-DP Clase 2 |
| Protección y entorno | |
| Velocidad de lectura / aceleración máx. | 4 m/s / 2,5 G |
| Vida media del transductor | >10⁶ ciclos a 2 m/s |
| Resistencia a impactos / vibración | 30 G (11 ms) / 10 G (10 ÷ 1000 Hz) |
| Temperatura de trabajo / almacenamiento | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Humedad | 98 % (sin estado líquido) |
| Grado de protección | Codificador y mecánica: IP64 · Prensaestopas: IP65 · Salida: según conexión (iP conforme a Normas CEI EN 60529, EN 60529, IEC 529) |
| Otras características | |
| Hilo de tracción | Ø 0,51 mm acero inoxidable |
| Fuerzas sobre el cable | Salida 20 N · Retorno 10 N |
