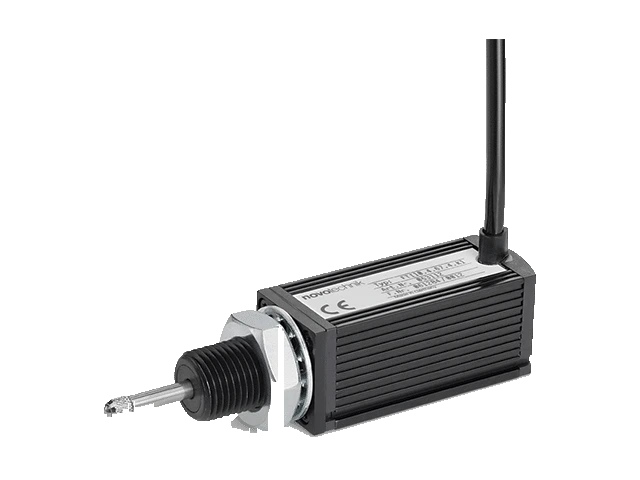

Transductor inductivo de posición con retorno FTI 10

Fabricante: Novotechnik
Categoría: Desplazamiento, LVDT Amplificados, SENSORES, Sensores LVDT

Transductor inductivo de posición FTI 10 de Novotechnik. Transformador diferencial con núcleo móvil, sin contacto.

Sensor inductivo de posición lineal con salida analógica. Un transformador diferencial con núcleo móvil, unido al vástago de entrada, va en la carcasa; el vástago tiene retorno por elemento elástico y cabezal de palpación en la punta. Con alimentación de 24 VDC, un oscilador integrado da la señal alterna al transformador diferencial; las tensiones inducidas en los secundarios dependen de la posición del núcleo y se procesan en un circuito híbrido, que entrega una corriente de salida proporcional a la posición del vástago. Linealidad absoluta de hasta ±0,1 %, compensación de temperatura, carcasa totalmente encapsulada y sellado IP50 o IP67.

Puntos clave

Tecnología inductiva sin contacto
Linealidad de hasta ±0,1 %
Alimentación de +24 VDC
Salida estándar de 4 … 20 mA o de 0 … 20 mA

Preguntas Frecuentes Técnicas

¿Qué se puede conectar al transductor inductivo de posición FTI 10?

Se le pueden conectar acoplamientos y fijaciones para sensores lineales de Novotechnik.

¿Cómo se pide el transductor inductivo de posición FTI 10?

El código de pedido tiene 5 casillas: carrera eléctrica (mm), linealidad, protección, salida y cable. Por ejemplo, FTI-10-1-50-4-K1 (Art. 400053101) es la versión con carrera eléctrica de 10 mm, linealidad de ±0,1 %, protección IP 50, salida de 4 … 20 mA y cable de 2 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.

¿En qué condiciones trabaja el transductor inductivo de posición FTI 10?

Temperatura de trabajo: -25 … +70 °C. Protección: IP 50, IP 67.

Propiedades

Característica	Especificación
Datos eléctricos
Carrera eléctrica definida (simétrica dentro del recorrido mecánico)	10 mm
Linealidad absoluta (respecto al centro eléctrico)	±0,2 % / ±0,4 % / ±0,1 % FS
Señal de salida	4 … 20 mA (carga < 500 Ω) o 0 … 20 mA (carga < 500 Ω)
Repetibilidad (típica)	< 2 µm
Histéresis (típica)	< 10 µm
Frecuencia dinámica (típica)	< 250 Hz
Tensión de alimentación	18 … 30 VDC
Consumo máx. de corriente	< 50 mA
Coeficiente de temperatura del centro del margen de sensibilidad	< 100 ppm/K
Tensión máx. admisible entre los bornes de salida y la carcasa	100 VDC
Rigidez dieléctrica (50 Hz, 500 VAC)	< 100 µA
Protección contra inversión de polaridad	Sí
Electrónica	Circuito híbrido
Datos mecánicos
Carrera mecánica	12 mm
Fuerza de medida necesaria con IP 50 (estándar)	4 N
Fuerza de medida necesaria con IP 67 (opcional)	10 N
Par de apriete admisible en la brida de apriete	25 Nm
Vida mecánica (afectada por la carga radial del vástago)	100 × 10⁶ movimientos
Masa total (sin cable)	90 g
Carcasa	Aluminio anodizado
Vástago de entrada	Acero inoxidable antimagnético, con retorno elástico y antigiro
Cabezal de palpación	Acero inoxidable con rosca exterior M 2,5 y bola de acero encajada a presión
Cojinete	Plástico sin mantenimiento
Fijación	Collar de centrado con rosca M 16 x 1,5 o con bridas de apriete en la ranura
Conexión	Cable flexible apantallado de 3 hilos de aprox. 2 m, que sale de la carcasa por el lado
Cable	PUR, 3 x 0,14 mm²; malla de hilos de cobre con 85 % de cobertura
Longitud máxima del cable de conexión	30 m
Condiciones ambientales
Temperatura de trabajo	-25 … +70 °C
Frecuencia de funcionamiento	< 10 Hz
Choque	50 g, 11 ms
Protección DIN EN 60529	IP 50, IP 67

Referencia	Configuración
FTI-10-1-50-0-K1FTI101500K1	Art. 400053105
FTI-10-1-50-4-K1FTI101504K1	Art. 400053101
FTI-10-1-67-0-K1FTI101670K1	Art. 400053107
FTI-10-1-67-4-K1FTI101674K1	Art. 400053103
FTI-10-2-50-0-K1FTI102500K1	Art. 400053104
FTI-10-2-50-4-K1FTI102504K1	Art. 400053100
FTI-10-2-67-0-K1FTI102670K1	Art. 400053106
FTI-10-2-67-4-K1FTI102674K1	Art. 400053102
FTI-10-4-50-0-K1FTI104500K1	Art. 400053114
FTI-10-4-50-4-K1FTI104504K1	Art. 400053110
FTI-10-4-67-0-K1FTI104670K1	Art. 400053116
FTI-10-4-67-4-K1FTI104674K1	Art. 400053112
