Sensor LVDT Schreiber SM21 – Lineal Ø10 mm (SM210)

El sistema de codificación Schreiber identifica la serie SM210, el recorrido nominal, la clase de linealidad y la ejecución mecánica o eléctrica. Las referencias base documentadas se organizan así:

Las sensibilidades indicadas tienen tolerancia del ±10 % y corresponden a las condiciones de medida del fabricante. No representan una salida 0–10 V directamente integrada en el captador.

Los códigos mostrados identifican configuraciones base según la nomenclatura técnica. Para realizar un pedido debe completarse la ejecución de conexión o palpador y verificarse la referencia comercial vigente.

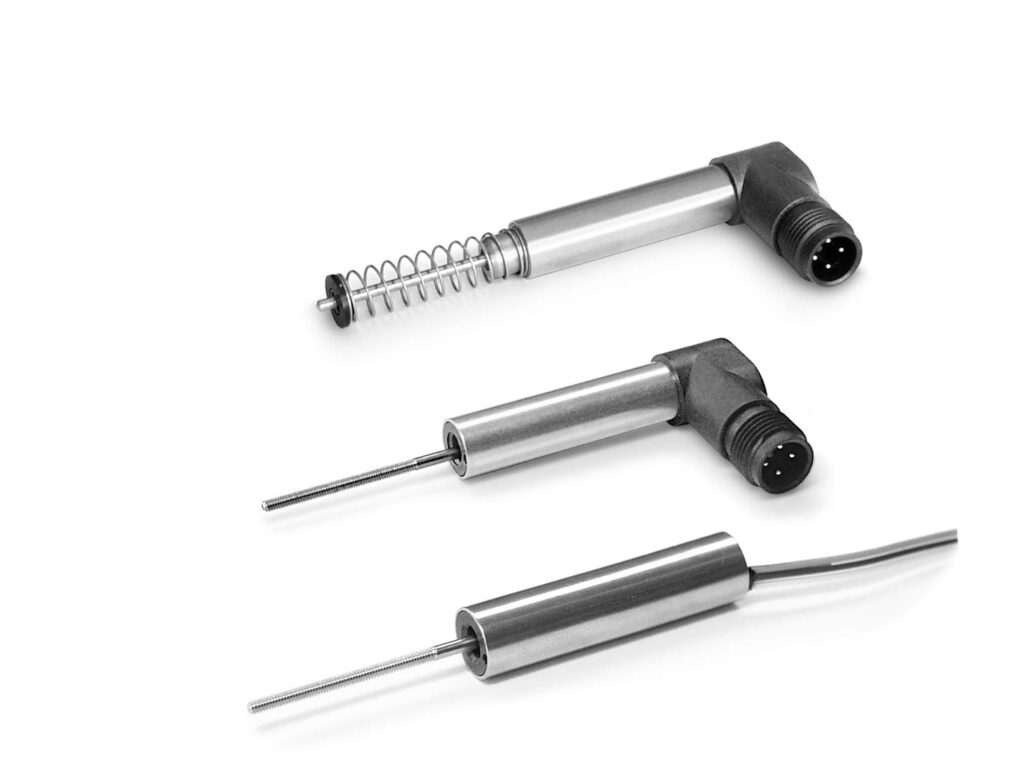

La familia SM210 contempla las siguientes configuraciones de conexión y montaje:

• SM210.S: sensor con núcleo móvil y conector M12×1 acodado.
• SM210.K: sensor con núcleo móvil y cable plano de tres conductores AWG28, longitud estándar 300 mm.
• SM210.ST: palpador con muelle de retorno y conector M12×1.
• SM210.KT: palpador con muelle de retorno y cable plano AWG28.

La codificación combina el recorrido, la clase de linealidad y el sufijo de ejecución. Por ejemplo, SM210.10.2.ST corresponde a un palpador de 10 mm con linealidad del 0,5 % y conector M12×1, según el ejemplo de pedido del fabricante.

La disponibilidad de cada combinación debe confirmarse con la documentación comercial vigente. También se documenta la opción A para núcleo de Ø3,8 mm.

El SM210 tiene una carcasa cilíndrica de Ø10 mm con tolerancia indicada de −0,04 mm. Las longitudes del cuerpo varían según el recorrido y la ejecución seleccionados.

Las cotas L1, L2, L3 y L4 corresponden a las definiciones del plano Schreiber. L1 está referida a la posición central del núcleo y no debe confundirse con el recorrido nominal.

La varilla estándar del núcleo móvil es de Ø3 mm y dispone de una terminación roscada M2. Para diseñar el montaje debe consultarse el plano dimensional completo.

Los palpadores inductivos de la serie SM21 utilizan un muelle de retorno con fuerza aproximada de 2 N en posición central. Son adecuados para seguimiento de superficies, medición comparativa y control de pequeñas carreras.

BM representa la posición central del palpador y B1 su posición extendida. Son dimensiones mecánicas del fabricante, no valores de linealidad ni de resolución.

Los modelos SM210.K y SM210.KT tienen salida mediante cable plano de tres conductores. El esquema eléctrico Schreiber identifica los siguientes colores:

• Blanco: WM.
• Marrón: MS.
• Verde: WP.

Para las ejecuciones SM210.S y SM210.ST con conector M12×1 de cuatro polos, la asignación documentada es:

• Pin 1: WP.
• Pin 2: sin conexión (NC).
• Pin 3: WM.
• Pin 4: MS.

Estas denominaciones corresponden a las conexiones eléctricas de las bobinas del sensor y deben respetarse en el cableado del acondicionador.

Los conectores y accesorios documentados incluyen SM901.210 (recto), SM901.212 (acodado) y SM901.211.3.K5 / K10 (con cable de 5 o 10 m, según configuración).

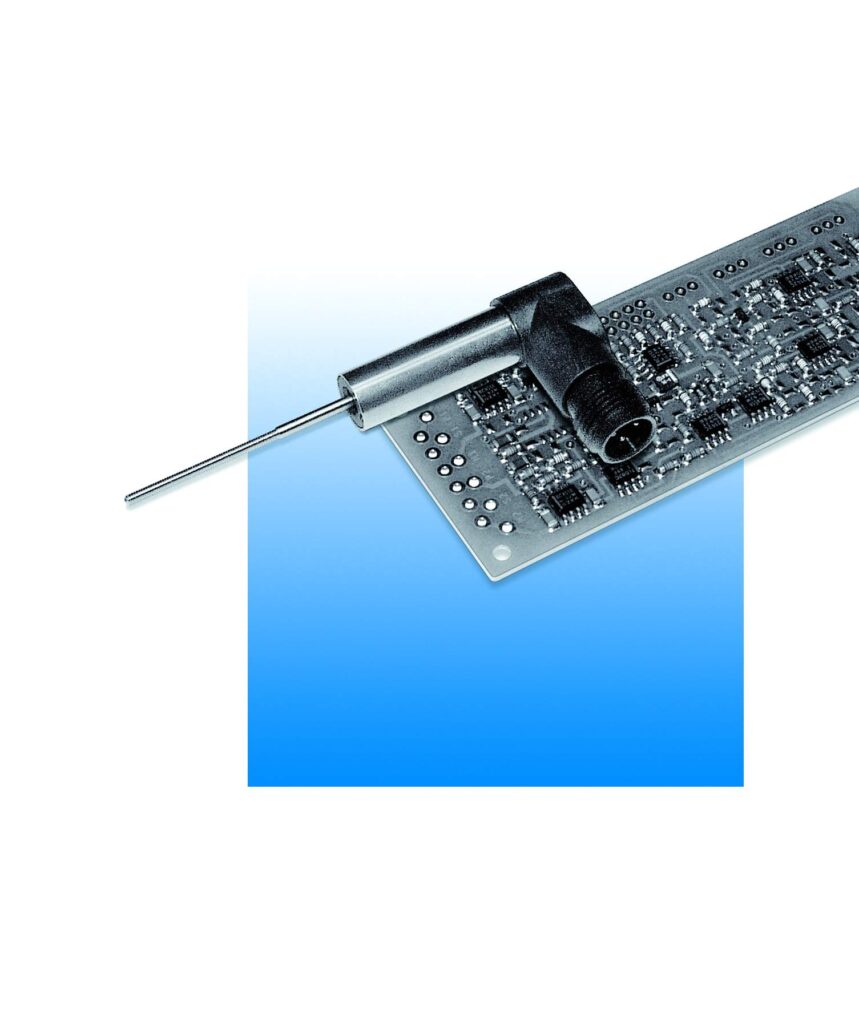

El SM21 es un transductor inductivo de medio puente y requiere un módulo externo de excitación y acondicionamiento. El documento Schreiber relaciona esta tecnología con electrónica de excitación de 10 kHz.

Entre las familias de acondicionadores documentadas se encuentran:

• SM10xN: acondicionador de señal en carcasa metálica para carril DIN.
• SM12x: electrónica en placa para uno o dos canales.
• SM12xN: acondicionador de uno o dos canales para carril DIN.

Las salidas disponibles a través de la electrónica correspondiente incluyen 0–20 mA, 4–20 mA, ±20 mA, 0–10 VDC y ±10 VDC, dependiendo de la variante del módulo.

Por tanto, el SM21 puede integrarse en sistemas con PLC, indicadores o tarjetas de adquisición de datos mediante un acondicionador apropiado. La salida de corriente o tensión es proporcionada por ese módulo, no directamente por el sensor SM210 estándar.

Schreiber documenta las siguientes condiciones según la versión del SM21:

• IP66: configuración con conexión estándar.
• IP67: ejecución con M12 y conjunto de conexión compatible.
• IP68: ejecución mediante cable.
• Temperatura con conector: −20 a +85 °C en la ficha española facilitada.
• Temperatura con cable: −20 a +105 °C en esa misma ficha.
• Resistencia a vibraciones: 20 g RMS, con picos de 50 g.
• Resistencia a choques: 250 g SRS, 20–2000 Hz.
• Deriva térmica del cero: inferior a 0,005 %/°C.

Los materiales documentados incluyen carcasa de acero inoxidable, núcleo de aleación Ni-Fe, varilla de latón, palpador y muelle de acero inoxidable, tope de muelle de aluminio anodizado y conector de polímero reforzado con fibra de vidrio.

Otras revisiones del fabricante especifican intervalos inferiores de temperatura distintos. Para aplicaciones cercanas a los límites térmicos, o con requisitos concretos de inmersión, conviene confirmar la ejecución suministrada y sus condiciones de montaje.

Para sujetar los sensores cilíndricos Ø10 mm se documentan dos abrazaderas:

• SM906.202: abrazadera de latón niquelado, dimensiones principales de 30 × 20 × 10 mm, con tornillos M4×25.
• SM906.203: abrazadera de polipropileno, dimensiones principales de 34 × 30 × 26 mm, con tornillos M6×30.

Los planos muestran una distancia de 20 mm entre los centros de los taladros de fijación. Esta separación no equivale a un diámetro de círculo de taladros PCD.

La compatibilidad mecánica con un sensor existente debe comprobarse mediante la longitud del cuerpo, la posición central del núcleo, el recorrido y los elementos de sujeción.

El SM21 resulta adecuado cuando se necesita un sensor LVDT miniatura de desplazamiento lineal con diámetro reducido, diferentes recorridos y acondicionamiento externo.

• Medición de carrera y posición en mecanismos industriales.
• Control de pequeños desplazamientos en automatización.
• Medición comparativa mediante palpadores con retorno por muelle.
• Ensayos de desplazamiento, recorrido y movimiento.
• Integración de sensores inductivos en equipos de medida y PLC.
• Sustitución de sensores lineales industriales cuando las condiciones mecánicas y eléctricas son compatibles.

Dentro del catálogo Schreiber, la serie SM20 cubre carreras más cortas de 4 y 8 mm; SM21/SM210 ofrece recorridos de 5 a 20 mm con cuerpo Ø10 mm; SM22 se orienta a palpadores de medición; y SM24/SM240 ofrece un cuerpo con rosca exterior M12×1 para otras necesidades de montaje.

GUEMISA puede ayudar a comparar estas familias y seleccionar la alternativa adecuada sin limitar la elección únicamente al nombre comercial del sensor.

Los sensores Schreiber SM210 de la serie SM21 están documentados con carreras de 5, 10, 15 y 20 mm.

SM210.S identifica la ejecución con conector M12×1; SM210.K corresponde a la versión con cable plano de tres conductores AWG28.

Sí. Las ejecuciones SM210.ST y SM210.KT incorporan palpador con muelle de retorno y fuerza aproximada de 2 N en la posición central.

Sí. Para obtener una señal 4–20 mA debe utilizarse un acondicionador Schreiber compatible. El sensor estándar no integra una salida de corriente acondicionada.

La protección depende de la conexión. La documentación recoge IP66, IP67 con el conjunto M12 adecuado e IP68 para la ejecución con cable.

GUEMISA suministra sensores Schreiber Messtechnik y ofrece asesoramiento para identificar referencias SM210, recorridos, palpadores, accesorios y acondicionadores de señal.
