TR-0025
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Sensor Lineal resistivo, SENSORES
Referencia fabricante: 400023261

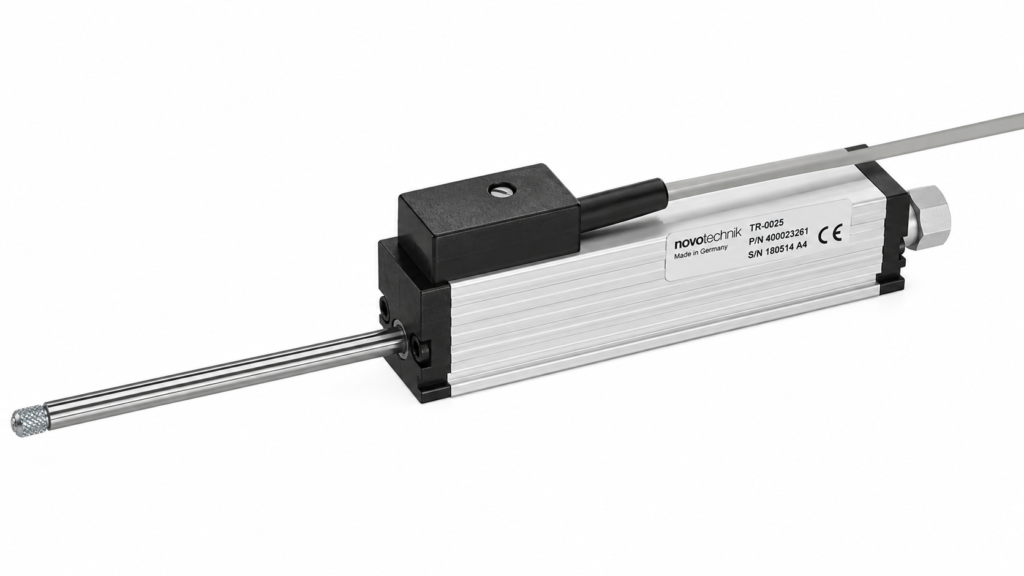

El Novotechnik TR-0025, artículo 400023261, es un sensor lineal potenciométrico industrial de corto recorrido, diseñado para la medición continua de posición lineal en aplicaciones de automatización, maquinaria industrial, bancos de ensayo, equipos de montaje y sistemas de control de desplazamiento con elevadas exigencias de repetibilidad y robustez mecánica.
Este modelo pertenece a la reconocida serie TR/TRS de Novotechnik, una familia de transductores lineales compactos basada en tecnología de plástico conductivo, diseñada para ofrecer una señal analógica proporcional al desplazamiento con excelente estabilidad a largo plazo y elevada durabilidad mecánica.
La referencia TR-0025 / 400023261 dispone de un rango eléctrico definido de 0…25 mm, con una carrera mecánica de 30 mm y una linealidad independiente ≤ ±0,2 % FS. Su diseño extremadamente compacto de 18 x 18 mm permite su integración en maquinaria con espacio limitado, manteniendo una construcción industrial robusta y fiable.
A diferencia de la versión TRS con conector circular, el TR-0025 incorpora salida mediante cable apantallado de 2 metros (3 x 0,14 mm² AWG26, cubierta PVC), facilitando la conexión directa a PLC, electrónica de acondicionamiento o sistemas de adquisición de señal.
El sensor utiliza un cursor multifinger de metal noble amortiguado mediante elastómero, trabajando sobre un elemento resistivo de plástico conductivo de alta estabilidad. Este diseño proporciona una excelente repetibilidad de ≤ ±0,002 mm y una vida útil superior a 100 millones de movimientos, incluso en aplicaciones de funcionamiento continuo.
Uno de sus principales diferenciales es su vástago guiado y soportado por ambos lados mediante cojinetes deslizantes DU, lo que permite absorber esfuerzos laterales elevados en la punta de palpado. Esta construcción robusta resulta especialmente adecuada para aplicaciones de seguimiento de levas, palpado mecánico, perfiles inclinados o mecanismos con contacto lateral.
La carcasa está fabricada en aluminio AlMgSi anodizado y el eje de accionamiento en acero inoxidable AISI 303 / 1.4305, con protección antigiro y rosca interna M2.5 x 6. El conjunto incorpora punta de palpado con bola metálica endurecida, permitiendo un contacto mecánico preciso y repetible.
El sensor lineal potenciométrico Novotechnik TR-0025 presenta una resistencia nominal de 1 kΩ, tensión máxima de alimentación de 42 VDC, resistencia frente a vibraciones según IEC 60068-2-6 (20 g), resistencia a choque según IEC 60068-2-27 (50 g) y grado de protección IP40, con rango térmico de trabajo de -30…+100 ºC.
Por sus prestaciones, es una solución excelente para aplicaciones OEM, automatización industrial, maquinaria de fabricación, sistemas de ensayo, dispositivos de montaje, equipos médicos y automatización de edificios donde se requiera una medición lineal robusta, compacta y altamente repetible.
Propiedades
| Fabricante | Novotechnik |
| Modelo | TR-0025 |
| Artículo / P/N | 400023261 |
| Tipo de sensor | Sensor lineal potenciométrico de corto recorrido |
| Serie | TR/TRS |
| Rango eléctrico definido | 0…25 mm |
| Rango eléctrico de medición | 0…27 mm |
| Carrera mecánica | 30 mm |
| Salida | Divisor de tensión |
| Conexión eléctrica | Cable apantallado 2 m (3 x 0,14 mm² AWG26) |
| Linealidad independiente | ≤ ±0,2 % FS |
| Repetibilidad | ≤ ±0,002 mm |
| Resistencia nominal | 1 kΩ |
| Tolerancia resistencia | ±20 % |
| Tensión máxima de alimentación | 42 VDC |
| Coeficiente temperatura típico | 5 ppm/K |
| Carcasa | Aluminio AlMgSi anodizado |
| Vástago | Acero inoxidable AISI 303 / 1.4305 |
| Guiado | Doble apoyo mediante cojinetes DU |
| Punta de palpado | Bola metálica endurecida |

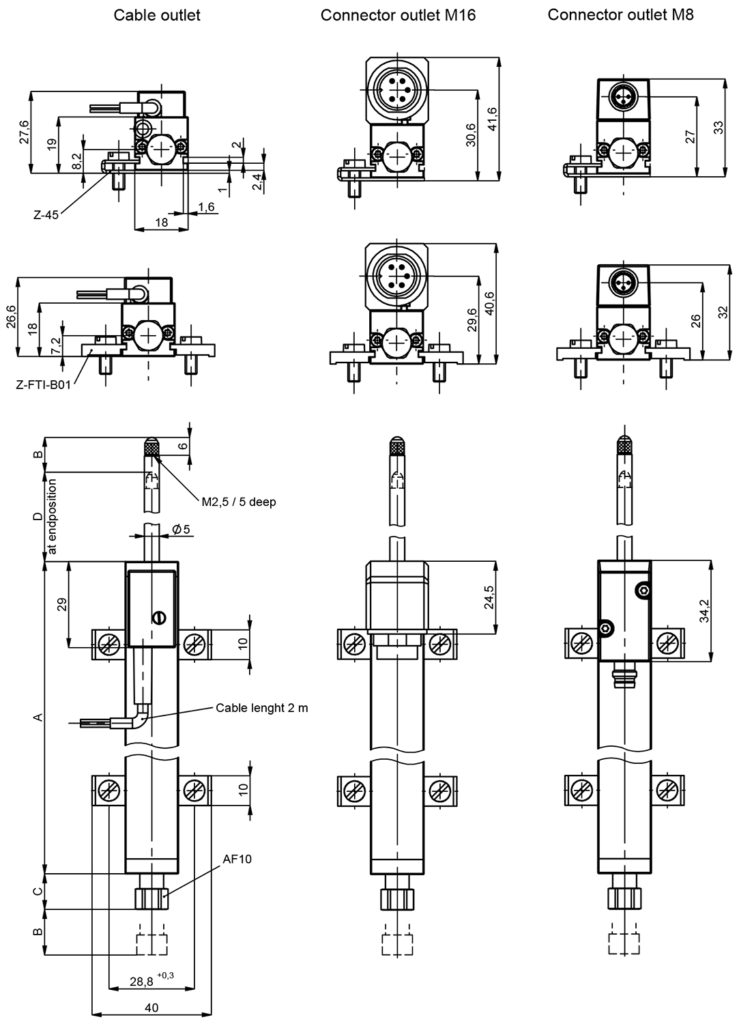

| Dimensiones | 18 x 18 mm |
| Longitud carcasa | 63 mm |
| Peso versión cable | 120 g |
| Frecuencia máxima | 18 Hz |
| Protección | IP40 |
| Temperatura trabajo | -30…+100 ºC |
| Vida útil | >100 millones de movimientos |
