Sensor Par Torsor DF Dual 5 | 10.000 Nm | 12.000 RPM
- Fabricante: ATESTEO
- Categoría: Muy alto par (10,000-150,000 Nm), Rotativo, Sensor de par

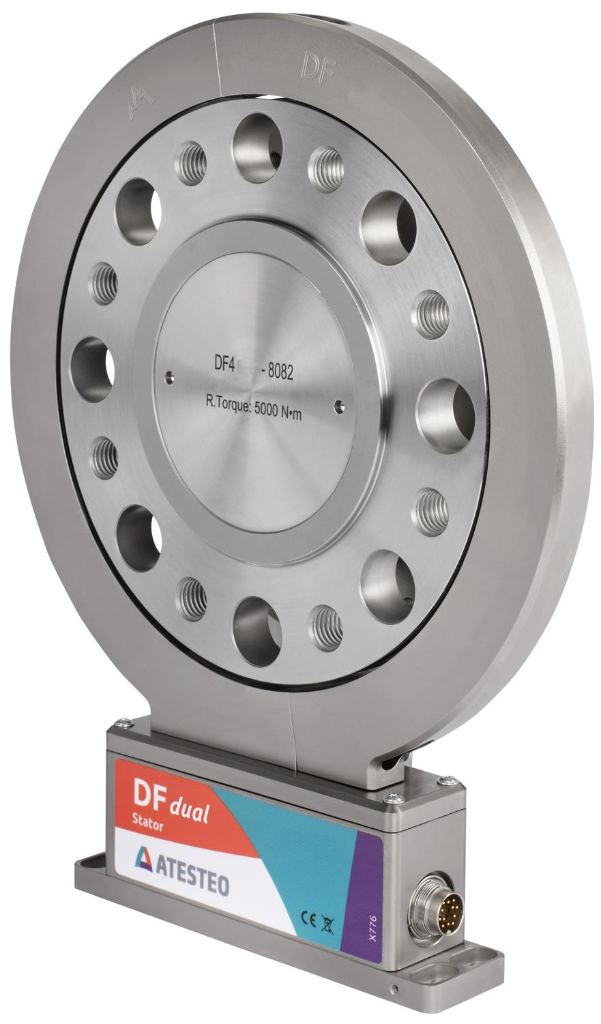

El sensor de par DF Dual 5 de Atesteo es un instrumento de metrología avanzada diseñado para la medición de variaciones torsionales en bancos de prueba y aplicaciones industriales de alta exigencia. Su arquitectura innovadora, basada en un estator de anillo partido (split ring stator), simplifica la instalación al permitir su montaje alrededor de ejes ya integrados en el sistema. La transferencia de datos y energía entre el rotor y el estator se realiza inductivamente, asegurando una señal de alta integridad y un funcionamiento libre de mantenimiento y desgaste.
La unidad de control Atesteo TCU5 procesa las lecturas del rotor, centralizando las salidas mediante conectividad CAN-Bus industrial, frecuencia (RS422) o señales analógicas escalares, permitiendo una perfecta integración en armarios de control o sistemas de automatización avanzados. Este modelo DF Dual 5 incorpora dos rangos de medición de par calibrados de forma independiente, proporcionando redundancia y la capacidad de adquirir datos de alta y baja carga simultáneamente sin cambiar componentes mecánicos en el banco.
Auditoría de Ingeniería Dual (FAQ)
¿Cómo afecta la inercia del rotor al rendimiento del DF Dual 5 en condiciones de alta carga?
La inercia del rotor (0,0463 kg·m²) en el DF Dual 5 juega un papel crucial en la estabilidad y precisión del sistema durante condiciones de alta carga. Un valor bajo de inercia minimiza la dilatación armónica y maximiza la respuesta del sistema, permitiendo una medición precisa y rápida de par en rangos amplios. Esto es especialmente relevante en aplicaciones industriales donde la aceleración y desaceleración del sistema son constantes.
¿Cuáles son los beneficios de la transmisión inductiva en el DF Dual 5 en comparación con otros métodos de transmisión de datos?
La transmisión inductiva en el DF Dual 5 ofrece una serie de ventajas sobre otros métodos de transmisión de datos. La ausencia de contacto físico entre el rotor y el estator elimina la posibilidad de desgaste mecánico y permite una operación libre de mantenimiento. Además, la transmisión inductiva proporciona una protección total frente a perturbaciones electromagnéticas, garantizando la integridad de la señal y la precisión de la medición en entornos industriales hostiles.
Propiedades
| Rango Nominal de Par (Mnom) | 10.000 Nm |
| Clase de Precisión Analítica | 0.05% |
| Velocidad Máxima Aceleración Continua | 12.000 RPM |
| Principio de Medición | Galgas Extensiométricas paralelas (DMS) y Transmisión Inductiva |

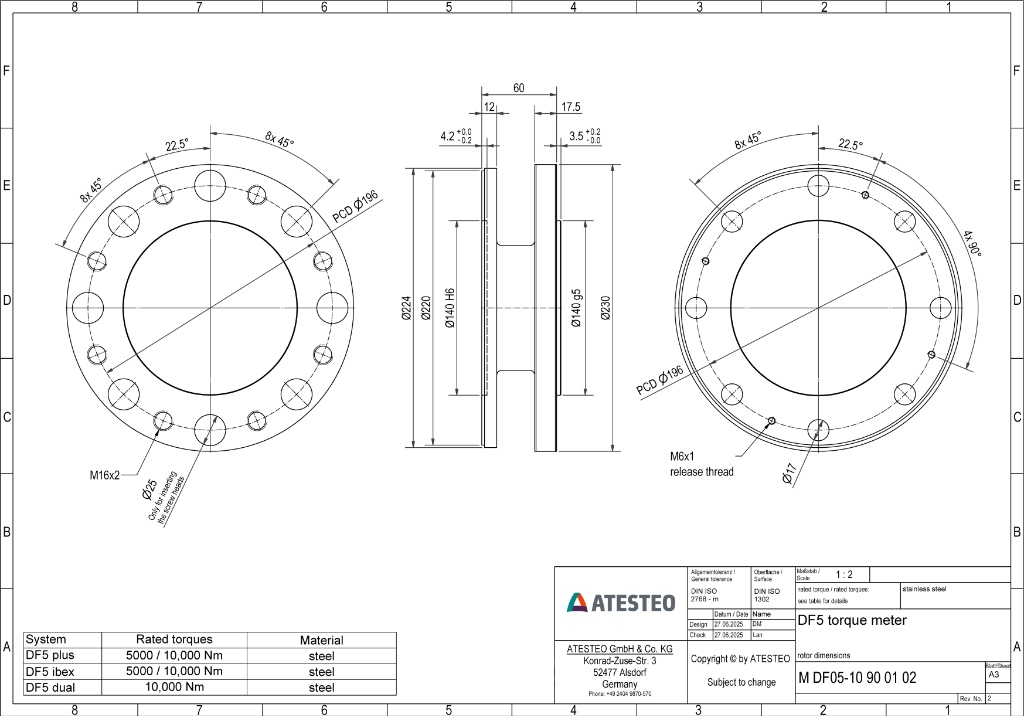

| Diámetro del Círculo Primitivo PCD | Fijación rígida ISO 196.0 mm |
| Diámetro Exterior del Rotor Magnético | 230 mm |
| Longitud Transversal Eje | 60 mm |
| Inercia Geométrica de Arrastre | 0,0463 kg·m² (Masa Rotacional Restringida) |
| Peso Dinámico Estructural (Rotor/Estator) | 7,8 kg / 1,22 kg |
| Salidas de Telecomunicación Analítica | Frecuencia RS422 en crudo, Analógica Base, Red Bus CAN 2B |
| Voltaje Potencia Eléctrica Operativa | 24 V DC Paramétricos |
| Banda Térmica Operativa Funcional | Evaluación continua de 0 °C hasta +80 °C en planta |
| Normativa de Recinto Aislante | IEC/NEMA IP54 |
