MUP-410-11 – Acondicionador de señal para sensores potenciométricos
- Fabricante: Novotechnik
- Categoría: Convertidores de señal, INSTRUMENTACIÓN, Resistencia y Potenciómetros

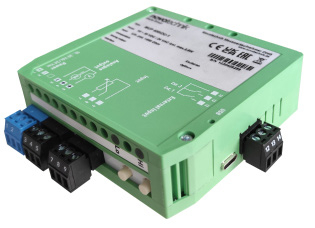

El Novotechnik MUP-410-11 es un acondicionador de señal para sensores de posición potenciométricos lineales y rotativos. Convierte la señal procedente del potenciómetro en una señal analógica normalizada de tensión o corriente, facilitando su conexión a PLC, sistemas SCADA, equipos de adquisición de datos y sistemas de automatización industrial.
El equipo permite configurar diferentes señales de salida mediante interruptores DIP. Las opciones disponibles incluyen 0…2 V, 0…5 V, 0…10 V, ±10 V, 0…5 mA, 0…20 mA y 4…20 mA. La configuración predeterminada del modelo MUP-410-11 es 4…20 mA, aunque puede modificarse directamente en el equipo sin necesidad de sustituir el acondicionador.
La entrada de alta impedancia mide la señal del cursor prácticamente sin cargar el sensor potenciométrico. Esto permite conservar las características de precisión, linealidad y estabilidad del potenciómetro conectado. El MUP-410-11 proporciona además una tensión interna estable para alimentar el sensor y transformar su posición lineal o angular en una señal proporcional y fácilmente procesable.
El aislamiento galvánico mediante transformadores DC/DC separa eléctricamente los distintos circuitos del sistema. Su rigidez dieléctrica alcanza 2,5 kVAC durante un minuto entre alimentación y entrada, así como entre entrada y salida. Esta separación ayuda a reducir los problemas producidos por diferencias de potencial, bucles de masa y perturbaciones eléctricas, especialmente cuando la señal debe transmitirse a largas distancias dentro de una instalación industrial.
La puesta en marcha se simplifica mediante la función teach-in y los dos pulsadores frontales. El usuario puede memorizar los puntos inicial y final del recorrido utilizado y adaptar la salida normalizada a la carrera o al ángulo real del sensor. El span puede configurarse entre el 80 % y el 100 % del rango total, por lo que no es necesario utilizar todo el recorrido mecánico disponible. El equipo también detecta valores por encima o por debajo del rango configurado.
Su convertidor A/D Sigma-Delta de 24 bits, la velocidad de medida de hasta 7,2 kHz, la precisión de hasta ±0,02 % del fondo de escala y el tiempo de respuesta inferior a 160 µs permiten utilizarlo en aplicaciones dinámicas de medida, regulación y control de posición. La baja deriva térmica contribuye a mantener una conversión estable ante cambios de temperatura.
Aplicaciones del acondicionador de señal MUP-410-11
- Sensores lineales potenciométricos.
- Sensores rotativos potenciométricos.
- Medición de posición lineal y angular.
- Conversión de señales potenciométricas a 4…20 mA o 0…10 V.
- Integración de sensores de posición con PLC y sistemas SCADA.
- Sistemas de adquisición y registro de datos.
- Bancos de ensayo y equipos de prueba.
- Control de movimiento y sistemas de posicionamiento.
- Maquinaria industrial y líneas automatizadas.
- Transmisión de señales de posición a largas distancias.
Instalación e integración industrial
El MUP-410-11 se alimenta con una tensión de 10…30 VDC y se instala sobre carril DIN de 35 mm. Su carcasa compacta de 25 mm de ancho facilita el montaje en cuadros eléctricos, armarios de control y sistemas de automatización descentralizados. Las conexiones se realizan mediante bornes para conductores de hasta 1,5 mm².
Para obtener una señal estable y reducir la longitud del cableado potenciométrico, se recomienda instalar el acondicionador cerca del sensor. La señal normalizada de tensión o corriente puede transmitirse posteriormente hasta el sistema de control, incluso cuando existe una distancia considerable entre el punto de medida y el PLC o equipo de adquisición.
Propiedades
| Propiedad | Valor |
|---|---|
| Fabricante | Novotechnik |
| Modelo y referencia | MUP-410-11 · P/N 400108799 |
| Nomenclatura | Serie MUP · Tipo 410 · Configuración 11 |
| Tipo de equipo | Acondicionador y convertidor de señal para sensores potenciométricos |
| Aplicación | Medición de posición lineal o angular mediante sensores potenciométricos |
| Entrada potenciométrica | Alta impedancia, con lectura prácticamente sin carga |
| Resistencia del potenciómetro | ≥ 500 Ω |
| Alimentación del potenciómetro | 2,5 VDC / 5 mA |
| Alimentación y consumo | 10…30 VDC · < 2,5 W |
| Aislamiento galvánico | Transformadores DC/DC; rigidez dieléctrica de 2,5 kVAC durante 1 min entre alimentación–entrada y entrada–salida |
| Convertidor A/D | Sigma-Delta de 24 bits |
| Velocidad de medida | Hasta 7,2 kHz |
| Salidas de tensión | 0…2 V, 0…5 V, 0…10 V y ±10 V |
| Salidas de corriente | 0…5 mA, 0…20 mA y 4…20 mA |
| Configuración predeterminada | Salida 4…20 mA |
| Configuración del equipo | Señal de salida y velocidad de medida mediante interruptores DIP |
| Funciones | Teach-in y tara |
| Ajuste teach-in | Dos pulsadores frontales; resolución de 16 bits |
| Ajuste del rango de entrada | El recorrido de medida puede reducirse hasta un 80 % mediante la función teach-in |
| Señalización de rango | Indicación de valores por encima o por debajo del rango configurado |
| Precisión | ±0,02 % FS; ±0,03 % FS con 0…5 V; ±0,05 % FS con 0…2 V o 0…5 mA |
| Comportamiento térmico | Deriva típica < 15 ppm/K; coeficiente máximo 20 ppm/K |
| Tiempo de respuesta | < 160 µs |
| Carga de salida | Corriente: ≤ 500 Ω · Tensión: ≥ 1 kΩ |
| Tiempo de estabilización | 5 minutos después de la alimentación |
| Montaje | Carril DIN de 35 mm, DIN EN 60715 |

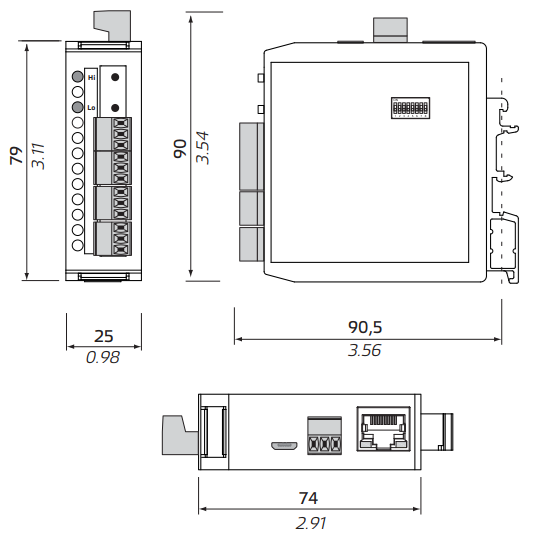

| Dimensiones | 90,5 × 79 × 25 mm |
| Carcasa | PA66 autoextinguible UL94 V-0, color verde |
| Conexión eléctrica | Bornes para conductores de hasta 1,5 mm², AWG 14 |
| Grado de protección | IP20 |
| Temperaturas | Trabajo: −20…+60 °C · Almacenamiento: −20…+85 °C |
| Normativas | Compatibilidad electromagnética EN 61326-1 · Seguridad eléctrica EN 61010-1, A2 |
| Interfaces digitales opcionales | RS485, Modbus y USB, disponibles bajo consulta |
