Encoder Incremental Miniatura I/44Q
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORS

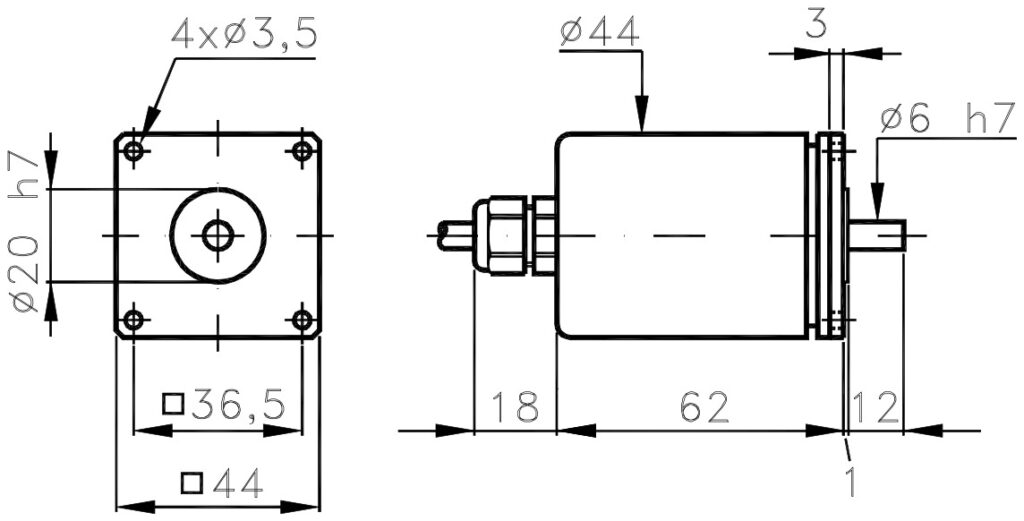

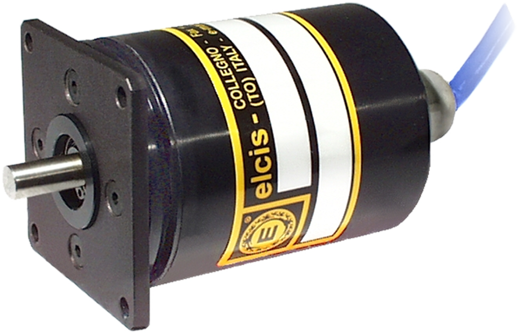

El model I/44Q d'ELCIS és un encoder incremental miniatura metàl·lic, dotat de brida frontal quadrada de 44 mm de costat i quatre forats de fixació de Ø3,5 mm a 36,5 mm entre centres.
Amb base i tapa d'alumini anoditzat, aquest model pesa 230 g, té ressalt frontal de centrat de Ø20 h7 i eix massís d'acer inoxidable de Ø6 h7, amb protecció estàndard IP66 al costat de l'eix.
Subministra d'1 a 2540 impulsos per volta amb freqüència estàndard de 60 kHz (opció de 100 kHz), permetent la seva connexió mitjançant cable axial o radial (CV) i connector en extrem de cable, i és compatible amb electròniques NPN, PNP, Push-pull, TTL i Line Driver 26LS31 o 88. Disponible a guemisa.es.
- Brida frontal quadrada de 44 mm: fixació mitjançant quatre forats de Ø3,5 mm a 36,5 mm entre centres.
- Protecció IP66 estàndard: al costat de l'eix (IP53 amb rodaments de baix parell); base i tapa dalumini anoditzat.
- Impulsos per tornada: d'1 a 2540, sovint de 60 kHz (100 kHz opcional).
- Eix d´acer inoxidable: eix massís de Ø6 h7 i ressalt de centrat frontal de Ø20 h7.
Preguntes Freqüents Tècniques
Quines dimensions de brida i fixació presenta l'encoder ELCIS 44Q?
Compte amb una brida quadrada de 44 mm i quatre forats de Ø3,5 mm a 36,5 mm entre centres.
Quin grau de protecció ofereix davant de líquids i ambients industrials?
Ofereix un grau d'estanquitat IP66 al costat de l'eix en la versió estàndard, i fins a IP65 al costat de la sortida segons el connector seleccionat.
Quines són les resolucions d'impulsos disponibles per al model 44Q?
D'1 a 2540 impulsos per volta, a les versions monodireccional (M), bidireccional (B), bidireccional amb zero (BZ) i monodireccional amb zero (MZ).
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica amb brida quadrada 44 mm |
| Pes | 230 g |
| Eix | Ø6 h7 acer inoxidable (personalitzable sota comanda: base, tapa, eix, temperatura de funcionament i consum) |
| Càrrega radial/axial màx. | 1,5 kg |
| Elèctrica | |
| Protecció costat sortida | Segons connexió: IP00 o IP65 (veure pàg. 2) |
| Alimentació | 5÷30 V (veure pàg. 2) |
| Consum màx. | 120 mA estàndard · 180 mA line driver (personalitzable sota comanda: base, tapa, eix, temperatura de funcionament i consum) |
| Impulsos per tornada | 1 a 2540 |
| Freqüència màx. | 60 kHz (100 opció) |
| Protecció i entorn | |
| Protecció costat eix | IP66 estàndard · IP53 sota parell (B) |
| RPM màx. contínues | 3000 estàndard · 12000 sota parell (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda: base, tapa, eix, temperatura de funcionament i consum) |
| Temp. emmagatzematge | -30 … +85 °C |
