Encoder Incremental Miniatura I/30
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORES

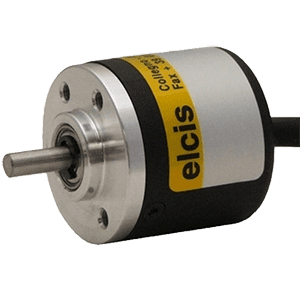

El ELCIS 30 (I/30) es un encoder incremental miniatura metálico de Ø30 mm para uso general, con base de aluminio y tapa de acero.
Incorpora un eje macizo de acero inoxidable de Ø4 mm con centrado frontal de Ø15 mm y cuatro taladros roscados de fijación frontal. Ofrece resoluciones de 100 a 1024 impulsos por vuelta con una frecuencia máxima de respuesta de 180 kHz y opción de electrónicas NPN estándar, NPN colector abierto, Push-Pull y Line Driver.
Su conexión se realiza mediante cable axial CVK de 2 metros, con IP65 en el lado de salida, y admite conectores en extremo de cable VMK, TMK, VLK, TLK, VDK, VHK y VEK.
- Carcasa metálica Ø30 mm: base de aluminio y tapa de acero, con 80 g de peso.
- Eje de acero inoxidable: eje macizo de Ø4 mm apto para cargas axiales y radiales de hasta 2 kg.
- Rendimiento dinámico: frecuencia de hasta 180 kHz y velocidad de giro de hasta 5000 rpm.
- Versatilidad eléctrica: disponible en 5 Vcc y 12÷24 Vcc con salidas NPN, Push-Pull y Line Driver.
Preguntas Frecuentes Técnicas
¿Qué dimensiones de carcasa y eje presenta el encoder I/30?
Dispone de una carcasa metálica de Ø30 mm con centrado frontal de Ø15 mm y un eje macizo de acero inoxidable de Ø4 mm.
¿Cuáles son las resoluciones e impulsos disponibles en el modelo I/30?
Se suministra en resoluciones estándar de 100, 200, 360, 500, 1000 y 1024 impulsos por vuelta.
¿Qué grado de protección IP ofrece este encoder miniatura?
Ofrece IP52 estándar en el lado del eje e IP65 en el lado de salida con el cable CVK.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Metálica Ø30 mm |
| Peso | 80 g |
| Eje | Ø4 mm acero inoxidable |
| Carga radial/axial máx. | 2 kg |
| Eléctrica | |
| Protección lado salida | IP65 con cable CVK (ver ficha técnica) |
| Alimentación | 5 V ±5 % · 12÷24 V (ver ficha técnica) |
| Consumo máx. | 60 mA estándar · 50 mA line driver |
| Impulsos por vuelta | 100 a 1024 |
| Frecuencia máx. | 180 kHz |
| Protección y entorno | |
| Protección lado eje | IP52 estándar |
| RPM máx. continuas | 5000 rpm (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10–2000 Hz) |
| Temp. operación | -10 … +70 °C |
| Temp. almacenamiento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/30-100-1224-BZ-H-CVK-02I301001224BZHCVK02 | 100 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-100-1224-BZ-H-CVK-03I301001224BZHCVK03 | 100 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-200-1224-BZ-H-CVK-02I302001224BZHCVK02 | 200 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-200-5-BZ-H-CVKI302005BZHCVK | 200 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-200-5-BZ-N-CVK-02I302005BZNCVK02 | 200 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Line driver · Cable axial 2 m · IP65 salida · salida axial |
| I/30-360-1224-BZ-H-CVKI303601224BZHCVK | 360 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-500-1224-BZ-R-CVKI305001224BZRCVK | 500 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · NPN colector abierto · Cable axial 2 m · IP65 salida · salida axial |
| I/30-500-5-BZ-H-CVKI305005BZHCVK | 500 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-500-5-BZ-N-VLK-01I305005BZNVLK01 | 500 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Line driver · Cable con conector 10 c. normal · salida axial |
