Encoder Incremental Miniatura I/30
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Miniatura, SENSORS
El ELCIS 30 (I/30) es un encoder incremental miniatura metálico de Ø30 mm para uso general, con base de aluminio y tapa de acero.
Incorpora un eix massís d´acer inoxidable de Ø4 mm amb centrat frontal de Ø15 mm i quatre forats roscats de fixació frontal. Ofereix resolucions de 100-1024 impulsos per volta amb una freqüència màxima de resposta de 180 kHz i opció d'electròniques NPN estàndard, NPN col·lector obert, Push-Pull i Line Driver.
Su conexión se realiza mediante cable axial CVK de 2 metros, con IP65 en el lado de salida, y admite conectores en extremo de cable VMK, TMK, VLK, TLK, VDK, VHK y VEK.
- Carcassa metàl·lica Ø30 mm: base d´alumini i tapa d´acer, amb 80 g de pes.
- Eix d´acer inoxidable: eix massís de Ø4 mm apte per a càrregues axials i radials de fins a 2 kg.
- Rendiment dinàmic: freqüència de fins a 180 kHz i velocitat de gir de fins a 5000 rpm.
- Versatilitat elèctrica: disponible en 5 Vcc i 12÷24 Vcc amb sortides NPN, Push-Pull i Line Driver.
Preguntes Freqüents Tècniques
Quines dimensions de carcassa i eix presenta l'encoder I/30?

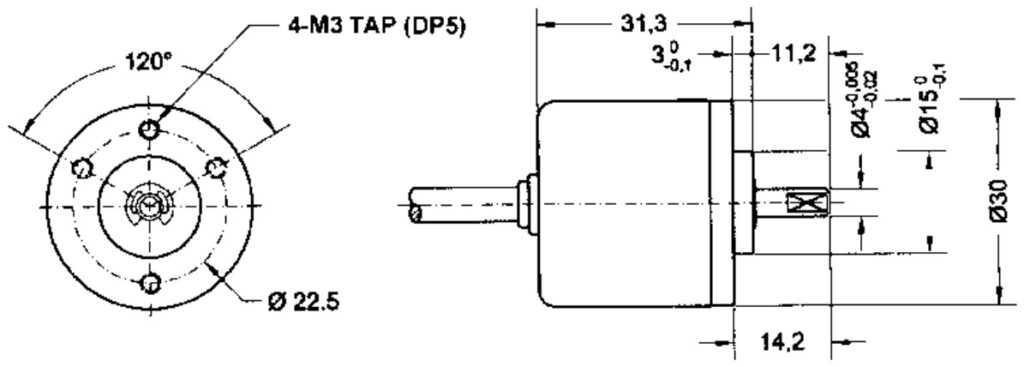

Disposa d´una carcassa metàl·lica de Ø30 mm amb centrat frontal de Ø15 mm i un eix massís d´acer inoxidable de Ø4 mm.
Quines són les resolucions i impulsos disponibles al model I/30?
Se subministra en resolucions estàndard de 100, 200, 360, 500, 1000 i 1024 impulsos per tornada.
Quin grau de protecció IP ofereix aquest encoder miniatura?
Ofereix IP52 estàndard al costat de l'eix i IP65 al costat de sortida amb el cable CVK.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica Ø30 mm |
| Pes | 80 g |
| Eix | Ø4 mm acer inoxidable |
| Càrrega radial/axial màx. | 2 kg |
| Elèctrica | |
| Protecció costat sortida | IP65 con cable CVK (ver ficha técnica) |
| Alimentació | 5 V ±5 % · 12÷24 V (veure fitxa tècnica) |
| Consum màx. | 60 mA estàndard · 50 mA line driver |
| Impulsos per tornada | 100-1024 |
| Freqüència màx. | 180 kHz |
| Protecció i entorn | |
| Protecció costat eix | IP52 estàndard |
| RPM màx. contínues | 5000 rpm (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | -10 … +70 °C |
| Temp. emmagatzematge | -30 … +85 °C |
| Referència | Configuració |
|---|---|
| I/30-100-1224-BZ-H-CVK-02I301001224BZHCVK02 | 100 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-100-1224-BZ-H-CVK-03I301001224BZHCVK03 | 100 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-1024-1224-BZ-H-CVK-02I3010241224BZHCVK02 | 1024 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-200-1224-BZ-H-CVK-02I302001224BZHCVK02 | 200 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-200-5-BZ-H-CVKI302005BZHCVK | 200 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-200-5-BZ-N-CVK-02I302005BZNCVK02 | 200 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Line driver · Cable axial 2 m · IP65 salida · salida axial |
| I/30-360-1224-BZ-H-CVKI303601224BZHCVK | 360 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-500-1224-BZ-R-CVKI305001224BZRCVK | 500 impulsos/vuelta · 12 ÷ 24 Vcc · bidireccional + cero · NPN colector abierto · Cable axial 2 m · IP65 salida · salida axial |
| I/30-500-5-BZ-H-CVKI305005BZHCVK | 500 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Push-pull · Cable axial 2 m · IP65 salida · salida axial |
| I/30-500-5-BZ-N-VLK-01I305005BZNVLK01 | 500 impulsos/vuelta · 5 Vcc ±5 % · bidireccional + cero · Line driver · Cable con conector 10 c. normal · salida axial |
