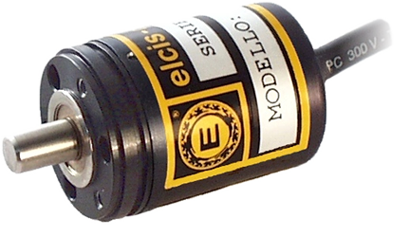

Encoder Incremental Miniatura I/27
- Fabricant: ELCIS Encoder
- Categoria: Encoder, Encoder Incremental, Encoder Incremental Miniatura, Sensor desplaçament angular, SENSORS

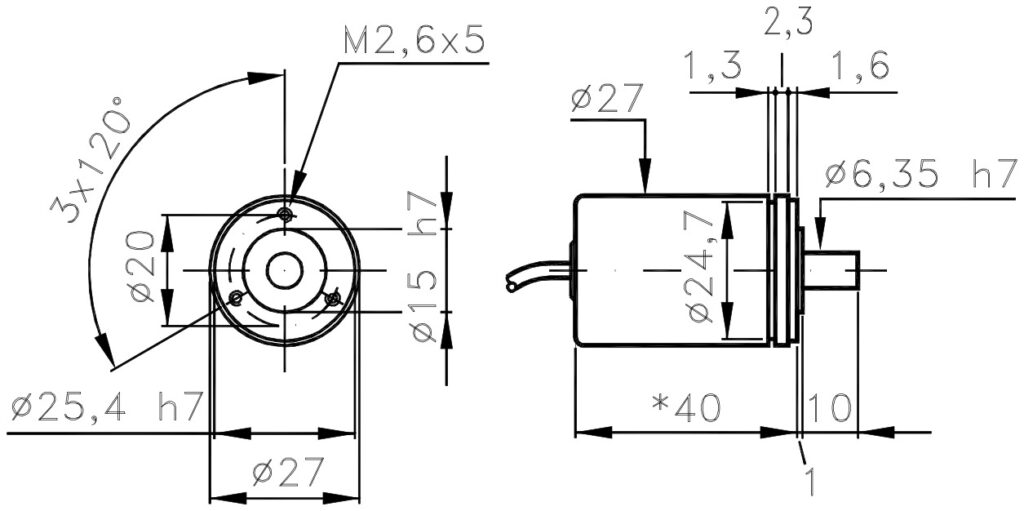

El ELCIS 27 (I/27) es un encoder incremental miniatura de Ø27 mm con fijación tipo servo y eje de Ø6,35 h7. Carcasa totalmente metálica en aluminio anodizado, con un peso de 90 g.
Disposa de centrat frontal de Ø25,4 h7 i eix massís d'acer inoxidable de Ø6,35 h7. Subministra de 50 a 800 impulsos per volta amb una freqüència màxima de resposta de 60 kHz. Compatible amb electrònica NPN, PNP, push-pull, driver 26LS31, driver 88C30 i TTL 7404, amb tensió d'alimentació de 5 V ±5 %.
Apto para montaje axial o radial mediante cable o conectores en extremo de cable, con opciones de rodamientos estándar (6000 rpm), sellados IP65 (4500 rpm) o bajo par IP53 (12000 rpm).
- Carcassa metàl·lica: Ø27 mm i 90 g de pes.
- Fixació servo: centrat Ø25,4 h7 amb eix massís Ø6,35 h7 en acer inoxidable.
- Opcions de rodaments: estàndard, segellats IP65 o de baix parell fins a 12000 rpm.
- Compatibilitat elèctrica: sortides NPN, PNP, push-pull, drivers 26LS31, 88C30 i TTL.
Preguntes Freqüents Tècniques
Quin estàndard de dimensions compleix l'encoder I/27?
Té un diàmetre exterior de carcassa de Ø27 mm i centrat frontal de Ø25,4 h7.
Quin diàmetre dʻeix i opcions mecàniques incorpora?
Incorpora un eix massís d'acer inoxidable de Ø6,35 h7 i fixació tipus servo amb rodaments estàndard, segellats o de baix parell.
Quines són les opcions de sortida electrònica disponibles?
Disposa de sortides NPN, PNP, push-pull, driver 26LS31, driver 88C30 i TTL 7404.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Carcassa | Metàl·lica Ø27 mm |
| Pes | 90 g |
| Eix | Ø6,35 h7 acer inoxidable (personalitzable sota comanda) |
| Càrrega radial/axial màx. | 0,4 kg |
| Elèctrica | |
| Protecció costat sortida | Según conexión: IP00 a IP65 (ver ficha técnica) |
| Alimentació | 5 V ±5 % (ver ficha técnica) |
| Consum màx. | 120 mA estàndard · 180 mA line driver (personalitzable sota comanda) |
| Impulsos per tornada | 50 a 800 |
| Freqüència màx. | 60 kHz |
| Protecció i entorn | |
| Protecció costat eix | IP64 estàndard · IP65 segellat (Z) · IP53 sota parell (B) |
| RPM màx. contínues | 6000 estàndard · 4500 segellat · 12000 sota parell (intermitents: +30 %) |
| Resistència a impactes | 50 G × 11 ms |
| Resistència a vibració | 12 G (10–2000 Hz) |
| Temp. operació | 0 … +70 °C (personalitzable sota comanda) |
| Temp. emmagatzematge | -30 … +85 °C |
| Referència | Configuració |
|---|---|
| I/27-100-5-M-N-CV-01I271005MNCV01 | 100 impulsos/vuelta · 5 V ±5 % · monodireccional · Driver 26LS31 · Cable · radial · salida axial |
| I/27-200-5-BZ-P-CVI272005BZPCV | 200 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · PNP · Cable de 1 m · radial · salida axial |
| I/27-50-5-B-N-CV-RI27505BNCVR | 50 impulsos/vuelta · 5 V ±5 % · bidireccional · Driver 26LS31 · Cable de 1 m · salida radial |
| I/27-500-5-BZ-N-VL-01I275005BZNVL01 | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable con conector 10 c. normal · salida axial |
| I/27-800-5-BZ-B-CV-01I278005BZBCV01 | 800 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable · radial · salida axial |
| I/27-800-5-BZ-N-CV-01I278005BZNCV01 | 800 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable · radial · salida axial |
