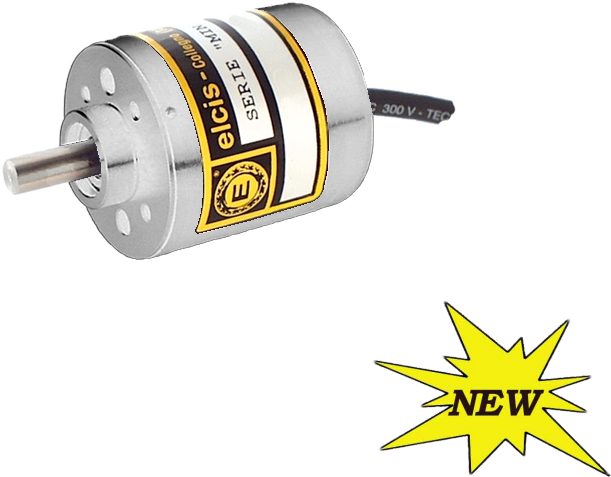

Encoder Magnético Incremental M38
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Magnético Incremental, SENSORES
Encoder magnético incremental con elevado grado de protección e inmunidad a aceites y líquidos, adecuado para aplicaciones marinas, médicas, de impresión y de procesado de metal.
Señales de salida A, B y Zero (versión bidireccional con cero, BZ), con tolerancia entre fases de ±45° y simetría de ±15°. Electrónicas de salida: Line Driver 26LS31 (N), Line Driver ET7272 (Z), NPN y NPN Open Collector.

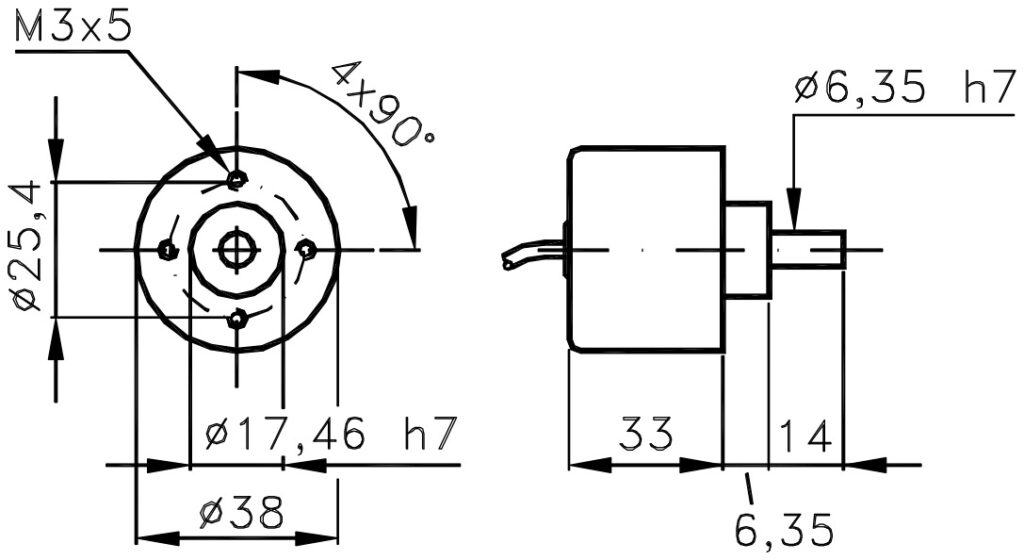

Carcasa de aluminio de Ø38 mm con centrado Ø17,46 h7 y eje de acero inoxidable Ø6,35 h7. Velocidad máxima continua de 6000 rpm (estándar), 3000 rpm con rodamientos sellados (Z) y 12000 rpm con rodamientos de bajo par (B); temperatura de funcionamiento de -25 a +85 °C. Disponible en guemisa.es.
- Tecnología magnética incremental con inmunidad a aceites y líquidos.
- Carcasa de Ø38 mm y peso de 100 g.
- Resolución de 8 a 2048 impulsos/giro, versión bidireccional con cero (BZ).
- Hasta 12000 rpm continuas (opción B) y resistencia a impactos de 100 G (6 ms).
- Protección lado eje hasta IP66 (rodamientos sellados, Z) y electrónicas Line Driver 26LS31 y ET7272.
Preguntas Frecuentes Técnicas
¿Qué inmunidad y protección tiene el encoder M38 frente a líquidos?
El fabricante lo describe como encoder magnético con elevado grado de protección e inmunidad a aceites y líquidos. Protección lado eje: IP64 estándar, IP66 con rodamientos sellados (Z) e IP53 con rodamientos de bajo par (B). Protección lado salida: según conexión (IP65 con cable CV).
¿Qué electrónicas de salida están disponibles para el encoder M38?
Line Driver 26LS31 (N, 35 mA), Line Driver ET7272 (Z, 30 mA), NPN estándar (sin código, 10 mA), NPN Open Collector (K, 10 mA; R, 70 mA) y NPN (Q, 70 mA).
¿Qué opciones de velocidad de rotación y grado de protección ofrece?
Ofrece 6000 rpm con IP64 en versión estándar, 3000 rpm con protección sellada IP66 (opción Z) y 12000 rpm continuas con bajo par IP53 (opción B).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Base y tapa | Aluminio |
| Peso | 100 g |
| Eje | Ø6,35 h7 acero inoxidable |
| Carga radial/axial máx. | 1 kg |
| Par de arranque | 12 g·cm estándar · 30 g·cm sellado · 8 g·cm bajo par |
| Vida rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión: IP65 con cable CV y con conectores en extremo de cable |
| Impulsos por giro | 8 ÷ 2048 imp/giro (multiplicables ×4 por parte del cliente) |
| Alimentación | 5÷30 V (valores posibles: 5 V ±5 %, 8÷24 V, 8÷24/5 V, 18÷28 V, 18÷28/5 V, 10÷30 V, 5÷30 V) |
| Consumo máx. | std 50 mA · line driver 90 mA |
| Electrónicas de salida | Line Driver (26LS31, ET7272), NPN, NPN Open Collector |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado (Z) · IP53 bajo par (B) |
| RPM máx. continuas | 6000 estándar · 3000 sellado · 12000 bajo par (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 100 G (6 ms) · 10 G (55 ÷ 2000 Hz) |
| Temp. operación / almacenamiento | -25 … +85 °C / -30 … +85 °C |
