Encoder Incremental para Motores I/47
Eje hueco Ø6–12,7 mm | Carcasa Ø46,5 mm | 1 a 2540 imp/vuelta | NPN, PNP, push-pull, line driver | Alimentación 5–30 V | IP53 lado eje | Oldham, alinea cero eléctrico
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES

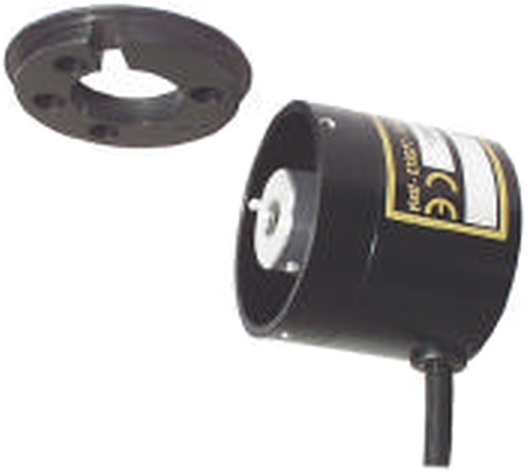

El ELCIS 47 (I/47) es un encoder incremental miniatura de Ø46,5 mm, con acoplamiento Oldham interno y de 1 a 2540 impulsos por vuelta. Puede instalarse directamente en motores, y su carcasa gira sobre la brida de montaje para alinear el cero eléctrico con el cero mecánico.
La compensación máx. del acoplamiento es axial ±0,15 mm, radial ±0,15 mm y angular ±3°. La base y la tapa son de aluminio anodizado y el eje hueco, de Ergal, de Ø6 a Ø12,7 mm; el peso es de 95 g.
Ofrece de 1 a 2540 impulsos por vuelta con frecuencia máx. de 60 kHz (75 o 100 kHz con las opciones R y V), alimentación de 5÷30 Vcc y 6000 rpm continuas. Es IP53 en el lado del eje; el lado de la salida, según conexión.
- Acoplamiento Oldham interno: se instala directamente en motores, con compensación máx. axial ±0,15 mm, radial ±0,15 mm y angular ±3°.
- Alineación del cero: la carcasa puede girar sobre la brida de montaje para alinear el cero eléctrico con el mecánico.
- Eje hueco de Ergal: Ø6, Ø8, Ø10 o Ø12,7 mm; otros diámetros bajo pedido.
- Frecuencia máx. 60 kHz: 75 kHz con la opción R y 100 kHz con la opción V.
Preguntas Frecuentes Técnicas
¿Qué tipo de acoplamiento integra el modelo I/47?
Un acoplamiento Oldham interno, con compensación máx. axial ±0,15 mm, radial ±0,15 mm y angular ±3°.
¿Qué diámetros de eje hueco admite el encoder I/47?
Ø6, Ø8, Ø10 y Ø12,7 mm, en Ergal; otros diámetros bajo pedido.
¿Qué peso tiene el encoder I/47?
95 g. La base y la tapa son de aluminio anodizado.

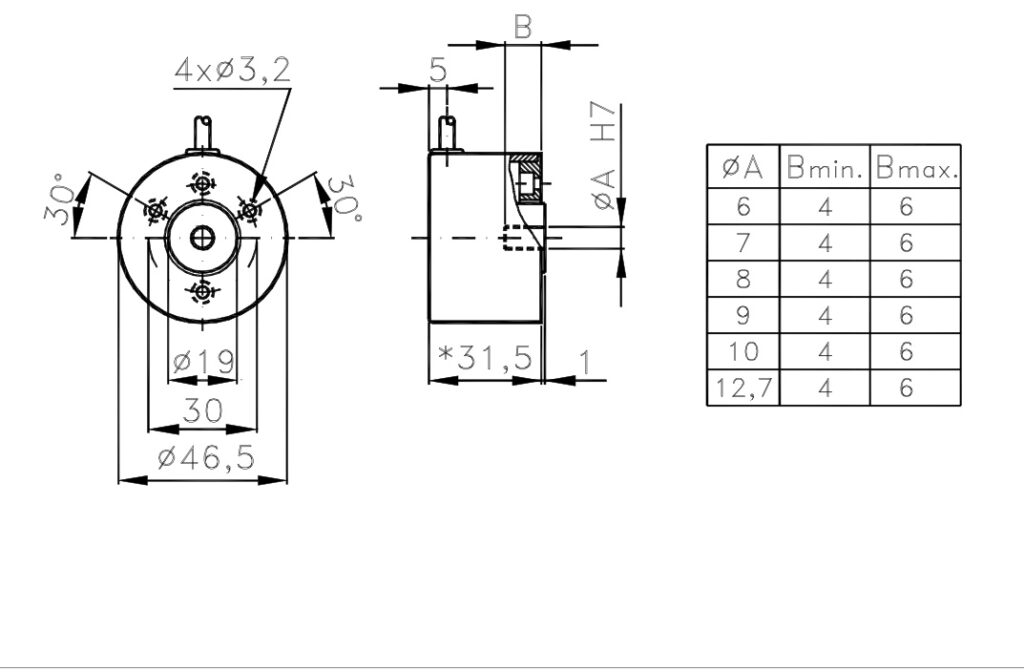

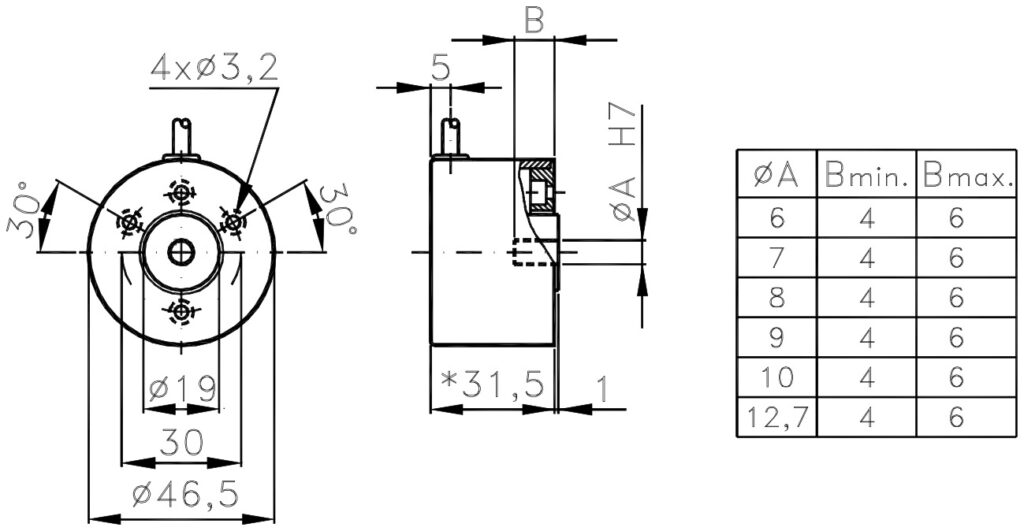

Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Aluminio anodizado (base y tapa) |
| Peso | 95 g |
| Eje | Eje hueco Ø6÷12,7 mm en Ergal (personalizable bajo pedido) |
| Carga axial/radial máx. | 0,5 kg |
| Vida útil rodamientos | 1,5 × 10⁹ revoluciones |
| Eléctrica | |
| Protección lado salida | Según conexión: IP65 (ver ficha técnica) |
| Alimentación | 5÷30 Vcc (ver ficha técnica) |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 60 kHz (75 o 100 kHz opcional) |
| Protección y entorno | |
| Protección lado eje | IP53 |
| RPM máx. continuas | 6000 rpm (rPM máx. intermitente: +30 % de las RPM máx. continuas) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Referencia | Configuración |
|---|---|
| I/47-1000-5-BZ-N-CV-RI4710005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/47-1024-5-BZ-N-CV-RI4710245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/47-500-5-BZ-N-CV-RI475005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/47-100-5-BZ-N-CV-RI471005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/47-2500-5-BZ-N-CV-RI4725005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/47-2000-5-BZ-N-CV-RI4720005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Driver 26LS31 · Cable radial (1 m) · salida radial |
| I/47-1000-824-BZ-B-CV-RI471000824BZBCVR | 1000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-1024-824-BZ-B-CV-RI471024824BZBCVR | 1024 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-500-824-BZ-B-CV-RI47500824BZBCVR | 500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-100-824-BZ-B-CV-RI47100824BZBCVR | 100 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2500-824-BZ-B-CV-RI472500824BZBCVR | 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2000-824-BZ-B-CV-RI472000824BZBCVR | 2000 impulsos/vuelta · 8 ÷ 24 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-1000-1828-BZ-B-CV-RI4710001828BZBCVR | 1000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-1024-1828-BZ-B-CV-RI4710241828BZBCVR | 1024 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-500-1828-BZ-B-CV-RI475001828BZBCVR | 500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-100-1828-BZ-B-CV-RI471001828BZBCVR | 100 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2500-1828-BZ-B-CV-RI4725001828BZBCVR | 2500 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2000-1828-BZ-B-CV-RI4720001828BZBCVR | 2000 impulsos/vuelta · 18 ÷ 28 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-1000-1030-BZ-B-CV-RI4710001030BZBCVR | 1000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-1024-1030-BZ-B-CV-RI4710241030BZBCVR | 1024 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-500-1030-BZ-B-CV-RI475001030BZBCVR | 500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-100-1030-BZ-B-CV-RI471001030BZBCVR | 100 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2500-1030-BZ-B-CV-RI4725001030BZBCVR | 2500 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2000-1030-BZ-B-CV-RI4720001030BZBCVR | 2000 impulsos/vuelta · 10 ÷ 30 V · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-1000-5-BZ-B-CV-RI4710005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-1024-5-BZ-B-CV-RI4710245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-500-5-BZ-B-CV-RI475005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-100-5-BZ-B-CV-RI471005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2500-5-BZ-B-CV-RI4725005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| I/47-2000-5-BZ-B-CV-RI4720005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional con cero · Push-pull pro · Cable radial (1 m) · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
