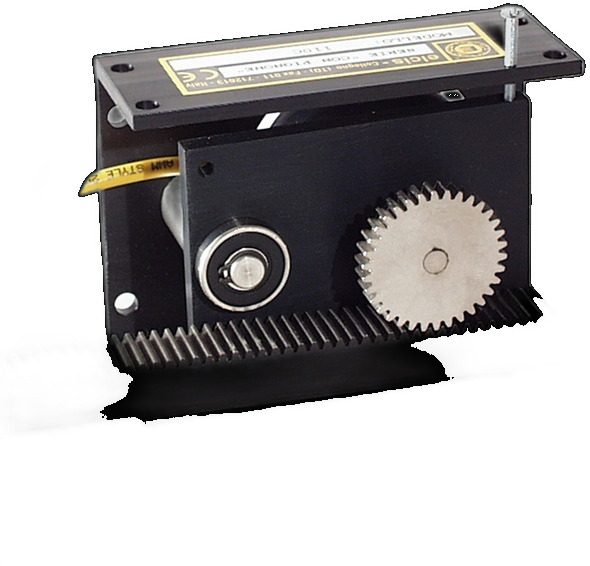

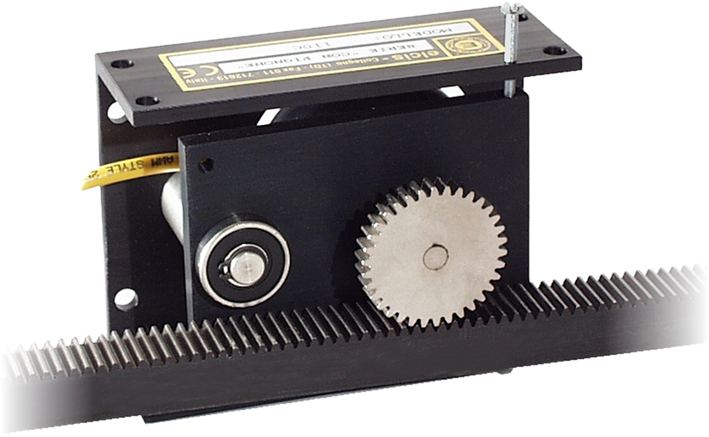

Encoder Incremental para Cremalleras I/110C
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Cremallera, SENSORES
Para resolver la necesidad de señal incremental precisa en entornos industriales exigentes donde el modelo 172C es excesivo o costoso, este Encoder Incremental para Cremalleras I/110C ofrece una solución robusta y económica.
El Encoder Incremental para Cremalleras I/110C ofrece una versión económica sin sacrificar robustez, con base y tapa de aluminio anodizado que soporta vibraciones de hasta 12 G y cargas radiales de 4 kg.
Diseñado para operar entre 0 y 70 °C, este Encoder Incremental para Cremalleras I/110C garantiza una vida útil superior a 1.5 mil millones de revoluciones en aplicaciones críticas. Disponible en guemisa.es.
- Base y tapa fabricadas en aluminio anodizado para durabilidad industrial.
- Eje de acero inoxidable con rodamientos de bolas de larga vida.
- Resistencia a impactos de 50 G x 11ms y vibración de 12 G.
- Frecuencia máxima de operación de 60 kHz con salida Push-Pull.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el I/110C del modelo 172C?
El I/110C comparte características similares con el modelo 172C, pero está diseñado específicamente como una versión de menor coste. Mantiene la misma base de aluminio anodizado y salida Push-Pull, optimizando el precio para aplicaciones donde no se requiere la gama superior.
¿Qué precauciones de alineación requiere el eje del I/110C?
El eje de acero inoxidable soporta una carga máxima radial de 4 kg. Es fundamental asegurar que la alineación sea precisa para evitar cargas axiales excesivas que podrían reducir la vida útil de los rodamientos, diseñados para soportar hasta 1,5 x 10^9 revoluciones.
¿Qué conectores y opciones de salida están disponibles para el I/110C?
El modelo admite configuraciones NPN, PNP o Push-Pull según la opción seleccionada. Los conectores compatibles incluyen bloques de terminales (CV, TL) y cables estandarizados como VM7 o TM7, permitiendo una integración flexible en sistemas de control existentes.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Alimentación | 5÷30V DC |
| Eje | Acero Inoxidable (Ø8mm) |
| Carga Máxima | 4 kg |
| Peso | 800 g |
| Velocidad | 3000 rpm |
| Par de Arranque | 30 gcm |
| Vida Útil | 1,5 x 10^9 revs |
| Resistencia Impacto | 50 G x 11ms |
| Resistencia Vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura Funcionamiento | 0 ÷ 70 °C |
| Temperatura Almacenamiento | -30 ÷ 85 °C |
| Resolución | 1 ÷ 2540 pulsos/rev |
| Frecuencia Máxima | 60 kHz (Opcional 100) |
| Protección IP | IP65 |
