Kostu Baxuko Kodetzaile Inkrementala I/58EH
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Kostu Baxuko Kodetzaile Inkrementala, SENTOREAK

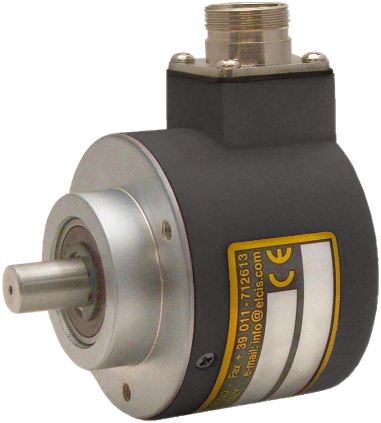

El ELCIS 58EH (I/58EH) es un encoder incremental de Ø58 mm, con eje de acero inoxidable Ø10 g7 para usos generales. Tiene base y tapa de aluminio pintado, resalte de centrado frontal de Ø36 f5 y 3 taladros roscados sobre Ø48 mm, con un peso de 200 g. Proporciona de 1 a 2500 impulsos por vuelta con frecuencia máx. de 100 kHz, alimentación de 5÷24 V y electrónicas push-pull (H), line driver 5 V (N) o line driver 5-24 (Z), con salida axial o radial por cable CVC (1 m), conectores CC7 y CC9, conectores en extremo de cable o regleta.

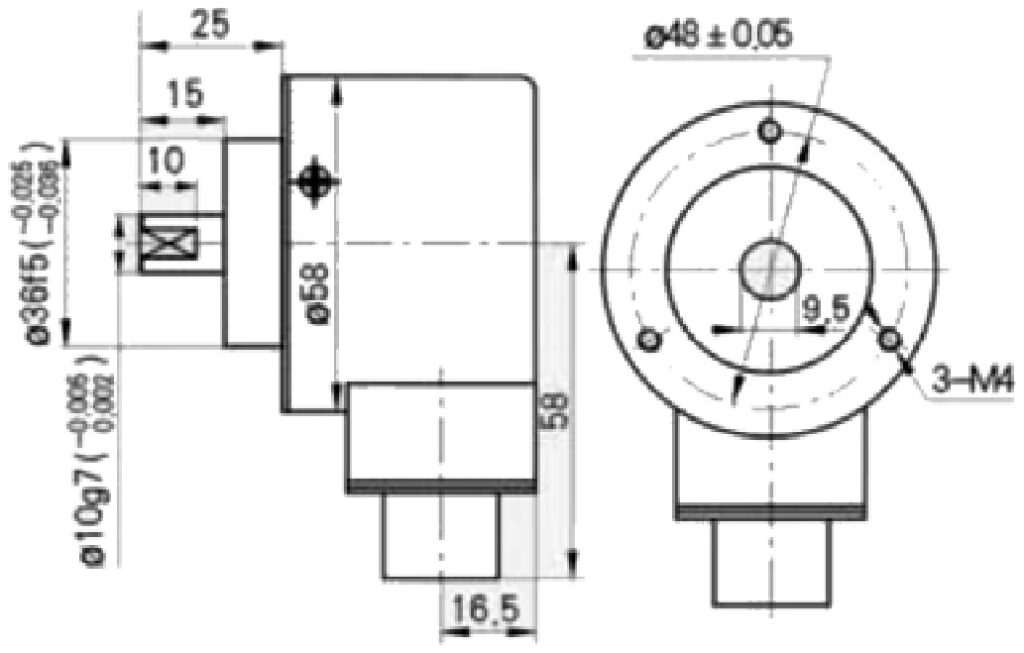

Tiene carcasa de Ø58 mm con base de aluminio y tapa de aluminio pintado, eje de acero inoxidable de Ø10 g7, resalte de centrado frontal de Ø36 f5 y 3 taladros roscados sobre Ø48 mm, con un peso de 200 g.
Proporciona de 1 a 2500 impulsos por vuelta con frecuencia máx. de 100 kHz, alimentación de 5÷24 V y electrónicas push-pull, line driver 5 V y line driver 5-24, con salida axial o radial por cable CVC (1 m), conectores CC7 y CC9, conectores en extremo de cable o regleta.
- Carcasa de aluminio: Ø58 mm, base de aluminio y tapa de aluminio pintado, 200 g.
- Altzairu herdoilgaitzezko ardatza: Ø10 g7, carga radial/axial máx. de 3 kg.
- Aurrealdeko atxikimendua: centrado Ø36 f5 y 3 taladros roscados sobre Ø48 mm.
- Konexioak: cable CVC y conectores CC7 y CC9 (IP65), o regleta (IP00).
Maiz egiten diren galdera teknikoak
Zer motatako karkasa eta material ditu I/58EH kodetzaileak?
Ø58 mm-ko karkasa du, aluminiozko oinarriarekin, aluminiozko estalki margotuarekin eta 200 g-ko pisu osoa du.
Zeintzuk dira 58EH modeloaren ardatzaren neurriak eta aurrealdeko erdigunea?
Ø10 g7-ko altzairu herdoilgaitzezko ardatza eta Ø36 f5-ko aurrealdeko erdigunea ditu, Ø48 mm-tan 3 zulo haridunekin.
Zer konexio eta babes aukera daude eskuragarri?
Salida por cable CVC (1 m) o conectores CC7 y CC9 con IP65, y por regleta con IP00; también hay conectores en extremo de cable (IP65 en la salida del encoder). El lado del eje es IP54 estándar.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Mekanika | |
| Etxebizitza | Ø58 mm (aluminiozko oinarria, aluminiozko estalki margotua) |
| Pisua | 200 g |
| Ardatza | Ø10 g7 altzairu herdoilgaitza |
| gehienezko karga erradial/axiala. | 3 kg |
| Elektrikoa | |
| Irteerako babesa | Konexioaren arabera: IP65 (cable, conectores) o IP00 (regleta) (ver ficha técnica) |
| Elikadura | 5÷24 V (ikusi zehaztapen teknikoak) |
| Gehienezko kontsumoa. | 120 mA |
| Itzuli bakoitzeko bulkada | 1etik 2500era |
| Gehienezko maiztasuna. | 100 kHz-ko |
| Elektronika | Bultzatu-tiratu (H), line driver 5 V (N) o line driver 5-24 (Z) |
| Babesa eta ingurumena | |
| ardatzaren aldeko babesa | IP54 estandarra |
| gehienezko RPM jarraitua | 6000 bira minutuko |
| Inpaktuarekiko erresistentzia | 40 G × 11 ms |
| Bibrazio-erresistentzia | 10 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | -10 … +70 °C |
