Encoder Incremental con Dinamo Taquimétrica I/58M
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental con Dinamo Taquimétrica, SENSORES

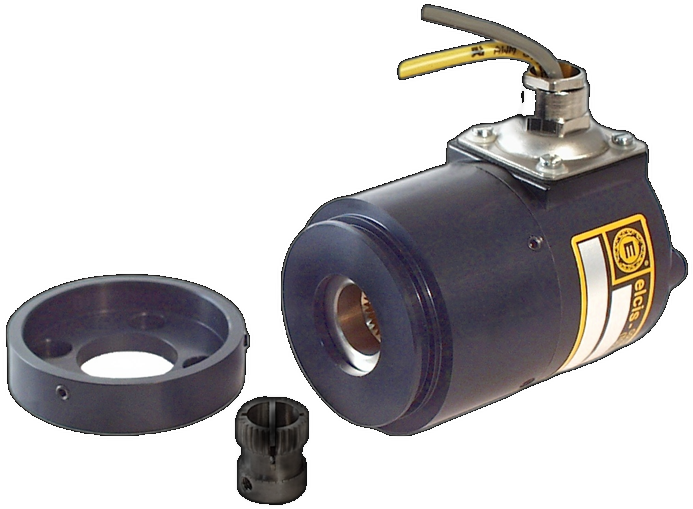

El ELCIS 58M (I/58M) es un encoder incremental de Ø59 mm con dinamo taquimétrica y acoplamiento elástico interno (como mod. 72), de 1 a 2540 impulsos por vuelta. Apto para uso en motores, con brida para alinear el cero mecánico con el eléctrico.

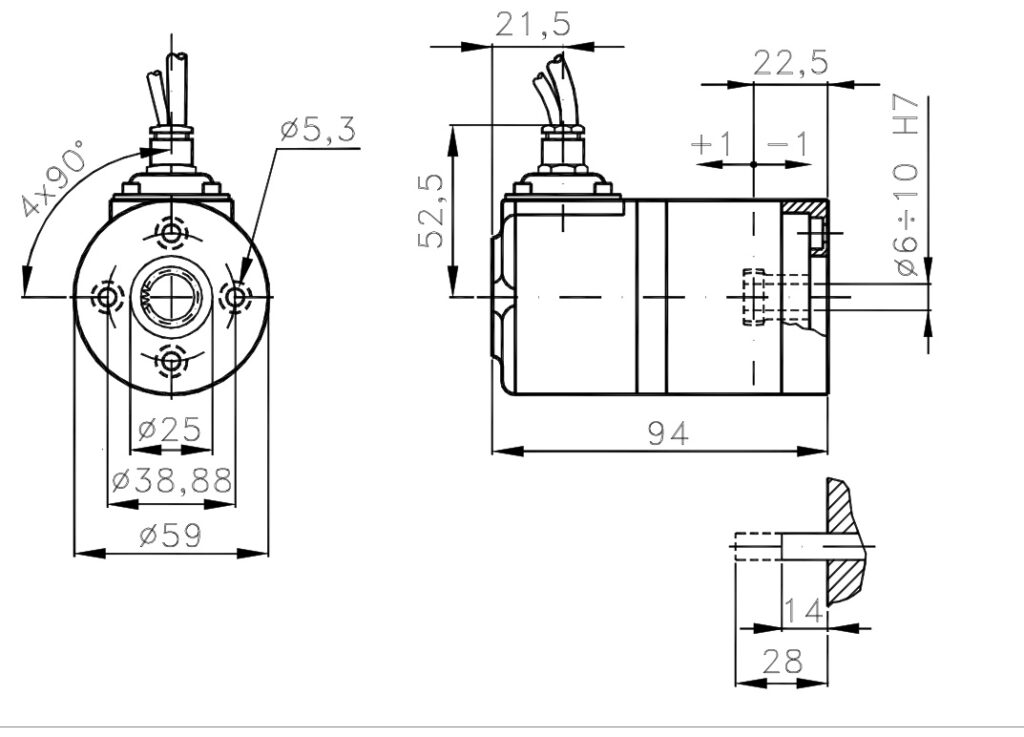

Base en aluminio anodizado, tapa de Valox 420 y carcasa Ø59 mm. Fuente de luz LED con vida ≥ 100000 h.
Dispone de eje hueco H7 de acero inoxidable con diámetros de Ø6, Ø8, Ø9,52 y Ø10 mm y compensación máx. del acoplamiento de ±0,2 mm axial, ±0,05 mm radial y ±1° angular. Ofrece de 1 a 2540 impulsos por vuelta y hasta 6000 rpm continuas.
- Acoplamiento elástico interno con compensación máx. axial ±0,2 mm, radial ±0,05 mm y angular ±1°.
- Unidad combinada con encoder incremental y dinamo taquimétrica.
- Brida para alinear el cero mecánico con el eléctrico.
- Eje hueco H7 disponible en Ø6, Ø8, Ø9,52 y Ø10 mm.
- 1 a 2540 impulsos por vuelta y hasta 6000 rpm continuas.
Preguntas Frecuentes Técnicas
¿Qué compensación admite el acoplamiento elástico interno del I/58M?
La compensación máx. del acoplamiento es de ±0,2 mm axial, ±0,05 mm radial y ±1° angular.
¿Para qué sirve la brida del I/58M?
La brida permite alinear el cero mecánico con el eléctrico.
¿Qué salidas electrónicas y alimentaciones admite el I/58M?
Dispone de etapas NPN (estándar y colector abierto), PNP, push-pull, driver 26LS31, TTL 7404 y driver 88C30, con alimentaciones desde 5 V hasta 30 V.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Ø59 mm |
| Acoplamiento | Elástico interno (como mod. 72). Compensación máx. del acoplamiento: axial ±0,2 mm, radial ±0,05 mm, angular ±1° |
| Peso | 550 g |
| Eje | Eje hueco H7: Ø6, Ø8, Ø9,52 o Ø10 mm (personalizable bajo pedido) |
| Carga radial/axial máx. | 2 kg |
| Eléctrica | |
| Protección lado salida | Según la conexión |
| Impulsos por vuelta | 1 a 2540 |
| Frecuencia máx. | 60 kHz (100 kHz opcional) |
| Alimentación | 5 ÷ 30 V |
| Consumo máx. | 120 mA estándar · 180 mA line driver (personalizable bajo pedido) |
| Protección y entorno | |
| Protección lado eje | IP53 estándar |
| RPM máx. continuas | 6000 rpm (intermitente: +30 %) |
| Resistencia a impactos / vibración | 50 G × 11 ms · 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
| Otras características | |
| Dinamo taquimétrica | Dinamo incorporada |
