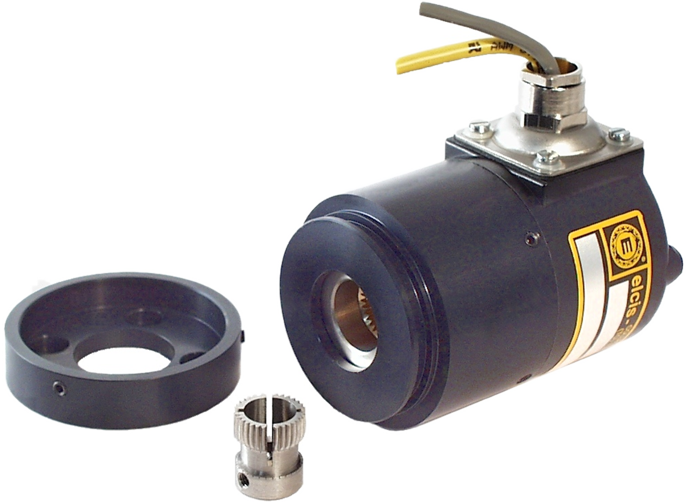

I/58M dinamo takimetrikoarekin kodetzaile inkrementala
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Dinamo takimetrikoarekin kodetzaile inkrementala, SENTOREAK
Industria-ingurune zorrotzetan, motorraren eta kontrol-sistemaren arteko lerrokatze mekaniko eta elektrikoak denbora-erroreak eragiten ditu askotan. I/58M Takimetriko Dinamo Kodetzaile honek arazo hau konpontzen du zero elektrikoarekin bat datorren zero mekaniko perfektua bermatzeko diseinatutako brida batekin, eremuan eskuzko doikuntza konplexuak egiteko beharra ezabatuz.
Soluzio teknikoak 72 mod motako helduleku-juntura bat eta motorren aplikazio zuzenetarako egokia den takometro-dinamo bat integratzen ditu. Konfigurazio estandarrean 120 mA baino ez ditu kontsumitzen, 6000 RPM jarraian onartzen ditu eta 1,5 x 10^9 bira-bizitza eskaintzen du errodamenduen, 2 kg-ko karga erradialpean epe luzerako fidagarritasuna bermatuz.
Aluminio anodizatuzko oinarri batekin eta Valox 420 estalki batekin eraikia, 12G-ko bibrazioak eta 50G x 11ms-ko inpaktuak jasaten ditu. 0 eta 70 °C arteko tenperatura-tartean funtzionatzen du, baldintza gogorretara egokituz errendimendua gutxitu gabe.
... eskuragarri hemen guemisa.es.
- Beroa modu eraginkorrean xahutzeko, aluminio anodizatuzko oinarria eta Valox 420 tapa.
- Ø6 eta Ø10 mm arteko diametro aldakorra duen altzairu herdoilgaitzezko ardatz hutsa.
- Beharren arabera, irteera konfiguragarriak NPN, PNP, Push-Pull edo Line Driver moduan.
- Gehienezko funtzionamendu-maiztasuna 60 kHz-koa da, 100 kHz-ko aukerarekin.
Maiz egiten diren galdera teknikoak
Zertan bereizten da I/58M modeloa I/E6 modelotik?
I/58M motorretara zuzenean akoplatzeko bereziki diseinatutako takimetro dinamoa duen kodetzaile inkrementala da, I/E6 bertsio trinkoagoa edo beste serie batekoa izan ohi den bitartean. 58M-k 'zero mekaniko' denboraren bilaketarako brida espezifikoa eskaintzen du eta potentzia gutxiago kontsumitzen du (120 mA goi-mailako aukerekin alderatuta).
Zer lerrokatze-neurri behar ditu I/58M ardatzak?
±0,2 mm-ko gehienezko konpentsazio axialeko juntura eta ±0,05 mm-ko konpentsazio erradialeko juntura dituenez, ezinbestekoa da muntaketa alboko tentsio gehiegirik gabe bermatzea, errodamenduen bizitza (1,5 x 10^9 bira) edo ardatz hutsaren osotasuna arriskuan ez jartzeko.
Zein konektore eta irteera aukera daude eskuragarri I/58M-rako?
NPN, PNP, Push-Pull edo lineako kontrolatzaile irteerekin (26LS31, 88C30) konfigura daiteke. Gainera, hainbat konexio mota onartzen ditu: kable bakarra, disko hautsigabea, sub-D konektoreak, terminal blokeak eta IP65 aukerak VD5 bezalako kode espezifikoak erabiliz.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Sentsore mota | Dinamo Takimetrikoarekin Inkrementala (Mod.72) |
| Aplikazio nagusia | Motorrak eta banaketa-sistema mekanikoak |
| Energia-iturria (Vcc) | 5÷30V DC (Estandarra) edo beste batzuk eskaeraren arabera |
| Ardatza | Ø6÷10 mm-ko altzairu herdoilgaitzezko kable hutsa |
| Pisua | 550 gramo |
| Ardatz/Erradial Karga Maximoa | 2 kg |
| Gehienezko RPM jarraitua | 6000 RPM (+30% tarteka) |
| Abiarazteko momentua | 75 gcm |
| Errodamenduaren bizitza | 1,5 x 10^9 bira |
| Inpaktu-erresistentzia | 50G x 11ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 ÷ 70 °C |
| Pultsuak/Iraultza | 1 ÷ 2540 PPR |
| Gehienezko maiztasuna | 60 kHz (100 kHz aukera) |
| Gehienezko kontsumoa | 120 mA (estandarra) / 180 mA (lerro-gidaria) |
| IP babesa | IP53 Estandarra / IP65 Aukera (VD5) |
