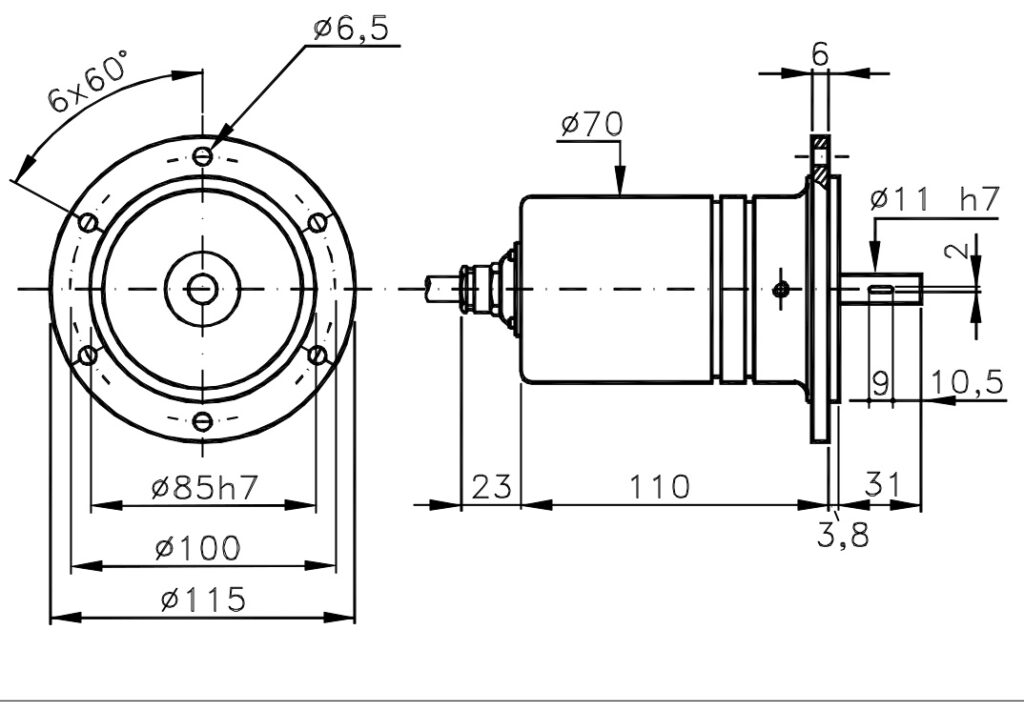

Encoder Incremental con Dinamo Taquimetrica I/115TR
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental con Dinamo Taquimétrica, SENSORES
El I/115TR resuelve la necesidad de medir posición y velocidad en entornos industriales extremos, como maquinaria de corte de mármol o astilleros, donde las vibraciones mecánicas y los impactos físicos son constantes. Su arquitectura robusta garantiza la continuidad operativa cuando otros sensores fallan ante condiciones severas.
La solución técnica integra una carcasa de aluminio anodizado que soporta cargas radiales y axiales de hasta 18 kg, junto con rodamientos sellados para una vida útil superior a 1,5 x 10^9 revoluciones. La electrónica interna ofrece configuraciones de salida Push-Pull PRO o Line Driver compatibles con controladores industriales estándar.
La construcción utiliza acero inoxidable para el eje de Ø11mm, resistiendo temperaturas operativas entre 0 y 70°C, mientras que la protección IP65/67 asegura la estanqueidad contra polvo y agua. Este Encoder es ideal para aplicaciones de alta exigencia mecánica disponibles en guemisa.es.
- Construcción totalmente metálica torneada de aluminio anodizado.
- Resistencia a impactos de 50 G x 11ms y vibración de 12 G.
- Par de arranque superior a 90 gcm para cargas pesadas.
- Vida útil de rodamientos de bolas sellados > 1,5 x 10^9 revoluciones.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el I/115TR del modelo I/E6?
El I/115TR es un Encoder de tamaño B10 con carcasa de aluminio más robusta y peso de 1450g, diseñado para entornos severos como mármol. El I/E6 suele ser más compacto y ligero, orientado a aplicaciones generales donde la carga mecánica no supera los límites del I/115TR.
¿Qué precauciones de alineación requiere el eje del I/115TR?
El eje de acero inoxidable Ø11mm soporta una carga máxima de 18 kg radial y axial. Es crucial asegurar que la carga no supere este límite para evitar daños en los rodamientos sellados, manteniendo la alineación correcta durante el montaje para preservar la vida útil de más de 1,5 mil millones de revoluciones.
¿Qué conectores y opciones de salida están disponibles para el I/115TR?
El modelo admite múltiples configuraciones de conexión incluyendo conector VM (7 pines), TM (7 pines sellado) o TL (10 pines). Las salidas incluyen PNP estándar, NPN, Colector Abierto y Push-Pull PRO, además de opciones con Driver de línea 26LS31 o 88C30 para integración directa en sistemas de control.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Encoder Incremental con Dinamo Taquimetrica |
| Aplicación Principal | Mármol, Astillero y Entornos Industriales Severos |
| Base y Tapa | Aluminio Anodizado (Estándar B10) |
| Peso | 1450 g |
| Eje | Ø 11 mm Acero Inoxidable |
| Carga Máxima Radial/Axial | 18 kg |
| RPM Máximas Continuas | > 6000 RPM |
| Par de Arranque | > 90 gcm |
| Resistencia al Impacto | 50 G x 11ms |
| Resistencia a Vibraciones | 12 G (10 ÷ 2000 Hz) |
| Temperatura de Funcionamiento | 0 ÷ 70 °C |
| Temperatura de Almacenamiento | -30 ÷ 85 °C |
| N° de Impulsos/Revolución | 1 ÷ 90000 PPR |
| Frecuencia Máxima | 100 kHz (Opción 300) |
| Alimentación | 5÷30V DC (Opciones 8÷24V, 12V) |
| Protección IP | IP65 / IP67 (Según conexión y sellado) |
