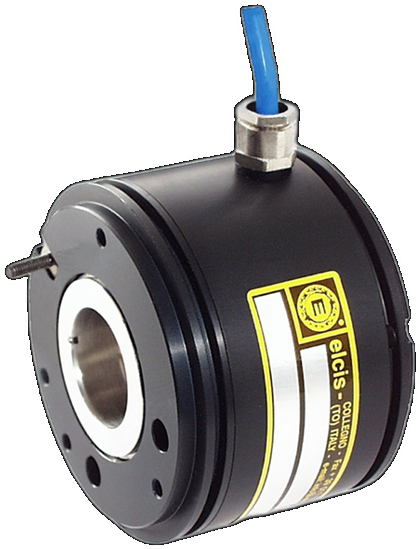

I/90Z Kodetzaile Inkremental Bereizmen Handikoa
- Fabrikatzailea: ELCIS kodetzailea
- Kategoria: Kodetzailea, Kodetzaile inkrementala, Bereizmen handiko kodetzaile inkrementala, SENTOREAK
I/90Z Bereizmen Handiko Kodetzaile Incrementalak zatiketa-mahaietan eta aplikazio mekaniko konplexuetan seinale inkremental zehatzaren behar kritikoa konpontzen du, non barneko akoplamendu tangentzialak egonkortasuna bermatzen duen higadura edo ingurumen-interferentziaren aurrean zaurgarriak diren kanpoko elementurik gabe.
Bere elektronikak 100 kHz-ko gehienezko maiztasuna eta 80 gcm-tik gorako abiarazte-momentua onartzen ditu, eta horrek posizioa detektatzea ahalbidetzen du biraketa bakoitzeko 36000 pultsu arteko bereizmen erregulagarriarekin, fidagarritasun handia behar duten industria-ingurune zorrotzetan.
Aluminio anodizatuz eraikia, 12 G-ko bibrazioak eta 0 eta 70 °C arteko funtzionamendu-tenperaturak jasaten ditu iraunkortasuna bermatzeko. I/90Z bereizmen handiko kodetzaile inkremental hau eskuragarri dago... guemisa.es.
- Mahaiak zatitzeko doitutako barne-akoplamendu tangentziala.
- Iraunkortasun industriala lortzeko, oinarri eta estalki aluminio anodizatuak.
- 1,5 x 10^9 biratako errodamenduen iraupena.
- 50 G x 11ms-ko inpaktuarekiko erresistentzia eta 12 G-ko bibrazioarekiko erresistentzia.
Maiz egiten diren galdera teknikoak
Zertan bereizten da I/90Z modeloa serie bereko I/E6 modelotik?
I/90Z bereziki diseinatuta dago zatitzeko mahaietan barneko akoplamendu tangentzialerako, I/E6-k, berriz, kanpoko konfigurazioa behar du normalean. Gainera, I/90Z-k 750 g pisatzen du eta ±0,2 mm-ko ardatz-juntura tolerantziak ditu, bere aplikazio espezifikorako optimizatuta.
Zer lerrokatze-neurri behar ditu I/90Z ardatzak instalazioan zehar?
Datu-orriak ±1°-ko gehienezko juntura angeluarraren desplazamendua eta ±0,05 mm-ko desplazamendu erradiala zehazten ditu. Ezinbestekoa da Ø16÷30 mm-ko ardatza zeharkatzen duela ziurtatzea, ez bakarrik zeharkatzen duela, barneko akoplamendu tangentzialaren osotasuna mantentzeko eta irakurketa-erroreak saihesteko.
Zein konektore eta irteera aukera daude eskuragarri I/90Z-rako?
Modeloak hainbat konfigurazio elektroniko onartzen ditu, besteak beste, NPN estandarra, PNP, Open Collector, Push-Pull PRO eta Line Driver. Konexio aukerak terminal-kutxetatik hasi eta VH6 edo VM5 bezalako konektore espezifikoetaraino doaz, konexio-fitxa teknikoan zehaztutako moduan.
Propietateak
| Ezaugarria | Zehaztapena |
|---|---|
| Sentsore mota | Gehigarri |
| Aplikazio nagusia | Mahai zatitzaileak eta barneko akoplamendu tangentziala |
| Oinarrizko materiala | aluminio anodizatua |
| Azaleko materiala | aluminio anodizatua |
| Pisu osoa | 750 gramo |

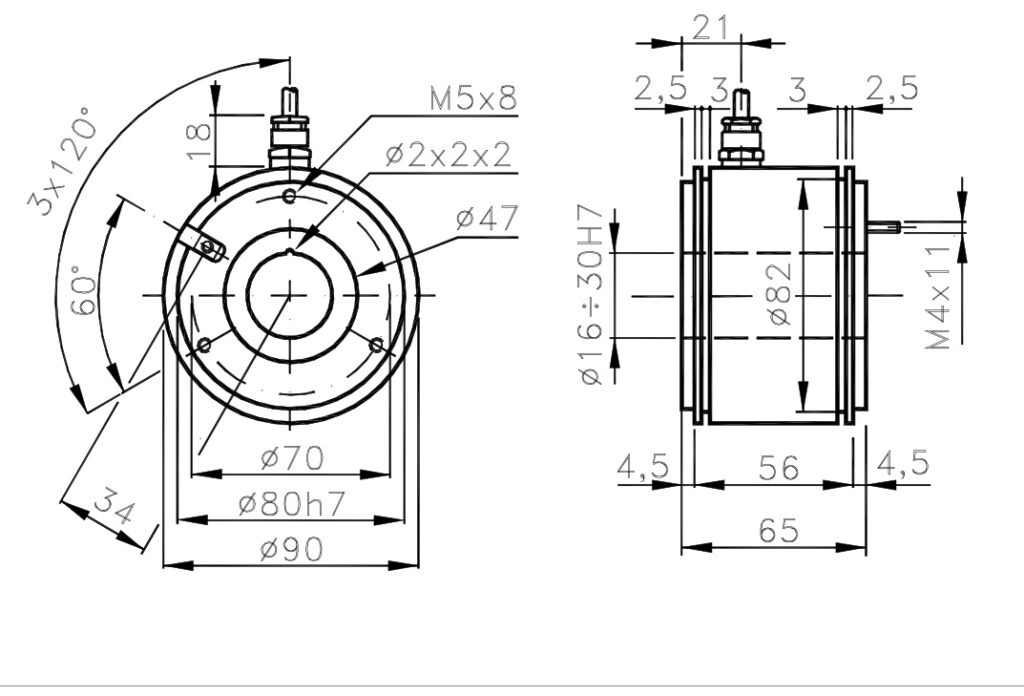

| Ardatzaren diametroa | Ø 16÷30 mm (Zeharka igarotzen da) |
| Gehienezko karga erradial/axiala | 6 kg |
| IP irteerakoa | 65 (Estandarra) |
| Errodamenduaren bizitza | 1,5 x 10^9 bira |
| Inpaktu-erresistentzia | 50 G x 11 ms |
| Bibrazio-erresistentzia | 12 G (10 ÷ 2000 Hz) |
| Funtzionamendu-tenperatura | 0 ÷ 70 °C |
| Iraultzarako bulkadak. | 1 ÷ 36000 |
| Gehienezko maiztasuna | 100 kHz (500. aukera) |
| Gehienezko kontsumoa | 120 mA (Estandarra) |
