Encoder Incremental Alta Resolución I/90C

Precio bajo presupuesto Pedir presupuesto
Eje hueco pasante Ø15–30 H7 | Ø90 mm, acoplamiento tangencial | 1–36000 imp/vuelta | NPN, PNP, push-pull, driver, TTL | 5–30 V | IP65 eje | 100 kHz (300 kHz opcional)

El ELCIS 90C (I/90C) es un encoder incremental de alta resolución de carcasa metálica Ø90 mm, con eje hueco pasante de Ø15 a Ø30 mm y acoplamiento tangencial interno. Está indicado para usos industriales medio-severos.

En carcasa metálica Ø90 mm, el I/90C ofrece de 1 a 36000 impulsos por vuelta con frecuencia máxima de 100 kHz (300 kHz opcional) y electrónica de salida NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 o 88C30. Se alimenta entre 5 y 30 V según versión.

Base y tapa de aluminio anodizado y eje hueco pasante de acero inoxidable que admite 10 kg de carga axial/radial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje; la conexión es por cable IP65 o conector IP67 (CH, CH5, CH6) y, con conector en extremo de cable, salida del encoder IP65.

  • Resolución de 1 a 36000 impulsos por vuelta y frecuencia máxima de 100 kHz (300 kHz opcional).
  • Eje hueco pasante de acero inoxidable para diámetros de Ø15 a Ø30 mm con tolerancia H7.
  • Acoplamiento tangencial interno; compensación máx. del acoplamiento axial de ±0,2 mm, radial de ±0,05 mm y angular de ±2°.
  • Carcasa metálica de Ø90 mm con protección IP65 en el lado del eje, para usos industriales medio-severos.

Preguntas Frecuentes Técnicas

¿Qué diámetros de eje hueco están disponibles en el I/90C?

Dispone de diámetros estándar de eje hueco pasante H7 de Ø15, Ø20, Ø25 y Ø30 mm, además de otros diámetros bajo pedido.

¿Qué compensación admite el acoplamiento?

Incorpora acoplamiento tangencial interno con compensación máx. del acoplamiento axial de ±0,2 mm, radial de ±0,05 mm y angular de ±2°.

¿Qué opciones electrónicas y de alimentación admite?

Admite alimentación de 5 a 30 V según versión y electrónica de salida NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30.

Propiedades

CaracterísticaEspecificación
Mecánica
CarcasaMetálica Ø90 mm
Peso650 g
EjeEje hueco pasante Ø15÷30 H7 acero inoxidable (personalizable bajo pedido)
Compensación máx. del acoplamientoaxial ±0,2 mm · radial ±0,05 mm · angular ±2°
Carga radial/axial máx.10 kg
Eléctrica
Protección lado salidaSegún conexión: IP00 a IP67 (ver ficha técnica)
Alimentación5–30 V según versión (ver ficha técnica)
Consumo máx.120 mA estándar · 180 mA line driver (personalizable bajo pedido)
Impulsos por vuelta1 a 36000
Frecuencia máx.100 kHz (300 kHz opcional)
Protección y entorno
Protección lado ejeIP65 estándar
RPM máx. continuas1000 (intermitentes: +30 %)
Resistencia a impactos50 G × 11 ms
Resistencia a vibración12 G (10–2000 Hz)
Temp. operación0 … +70 °C (personalizable bajo pedido)
ReferenciaConfiguración
I/90C30-350-1030-B-B-CV-R-01I90C303501030BBCVR01eje Ø30 mm (Ø n bajo pedido) · 350 impulsos/vuelta · 10 … 30 V · bidireccional · Push-pull PRO · Cable IP65 · salida radial
I/90C-1000-5-BZ-N-CV-RI90C10005BZNCVR1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial
I/90C-1024-5-BZ-N-CV-RI90C10245BZNCVR1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial
I/90C-500-5-BZ-N-CV-RI90C5005BZNCVR500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial
I/90C-100-5-BZ-N-CV-RI90C1005BZNCVR100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial
I/90C-2500-5-BZ-N-CV-RI90C25005BZNCVR2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial
I/90C-2000-5-BZ-N-CV-RI90C20005BZNCVR2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial
I/90C-1000-824-BZ-B-CV-RI90C1000824BZBCVR1000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-1024-824-BZ-B-CV-RI90C1024824BZBCVR1024 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-500-824-BZ-B-CV-RI90C500824BZBCVR500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-100-824-BZ-B-CV-RI90C100824BZBCVR100 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2500-824-BZ-B-CV-RI90C2500824BZBCVR2500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2000-824-BZ-B-CV-RI90C2000824BZBCVR2000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-1000-1828-BZ-B-CV-RI90C10001828BZBCVR1000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-1024-1828-BZ-B-CV-RI90C10241828BZBCVR1024 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-500-1828-BZ-B-CV-RI90C5001828BZBCVR500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-100-1828-BZ-B-CV-RI90C1001828BZBCVR100 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2500-1828-BZ-B-CV-RI90C25001828BZBCVR2500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2000-1828-BZ-B-CV-RI90C20001828BZBCVR2000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-1000-1030-BZ-B-CV-RI90C10001030BZBCVR1000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-1024-1030-BZ-B-CV-RI90C10241030BZBCVR1024 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-500-1030-BZ-B-CV-RI90C5001030BZBCVR500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-100-1030-BZ-B-CV-RI90C1001030BZBCVR100 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2500-1030-BZ-B-CV-RI90C25001030BZBCVR2500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2000-1030-BZ-B-CV-RI90C20001030BZBCVR2000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-1000-5-BZ-B-CV-RI90C10005BZBCVR1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-1024-5-BZ-B-CV-RI90C10245BZBCVR1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-500-5-BZ-B-CV-RI90C5005BZBCVR500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-100-5-BZ-B-CV-RI90C1005BZBCVR100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2500-5-BZ-B-CV-RI90C25005BZBCVR2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
I/90C-2000-5-BZ-B-CV-RI90C20005BZBCVR2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial
Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta.

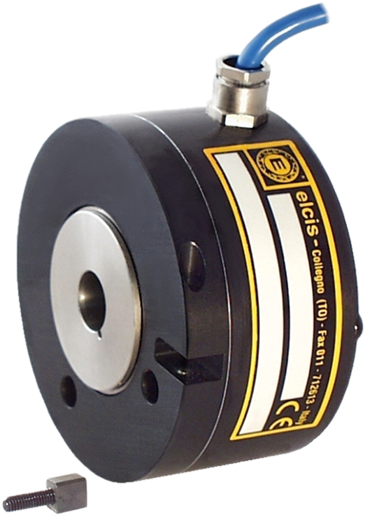

Encoder incremental alta resolución ELCIS I/90C

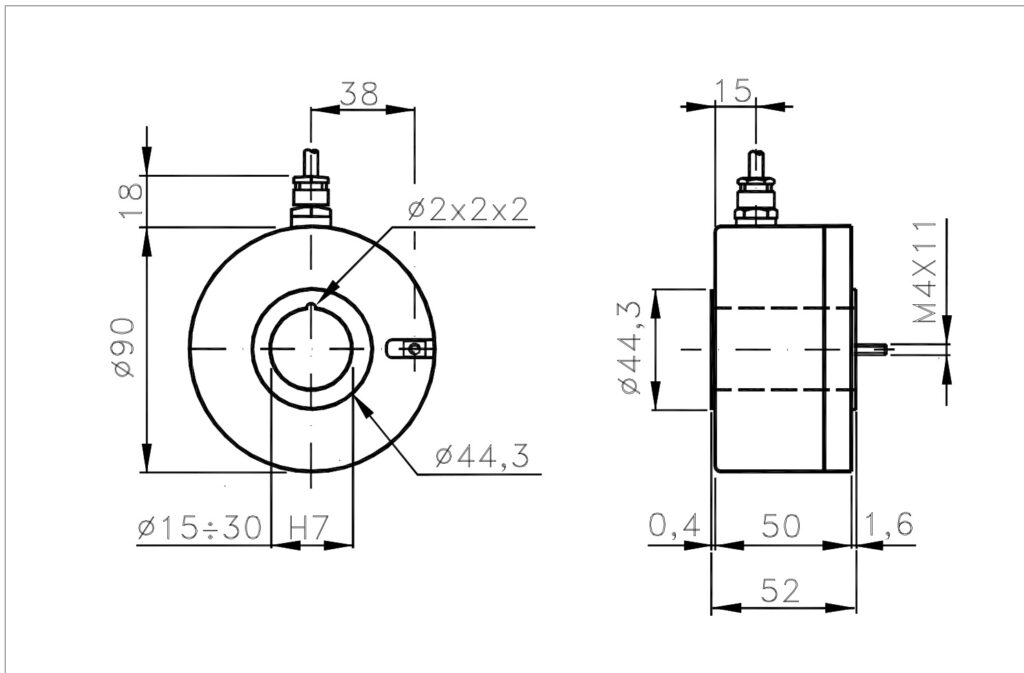

Plano dimensional del encoder incremental alta resolución ELCIS I/90C
