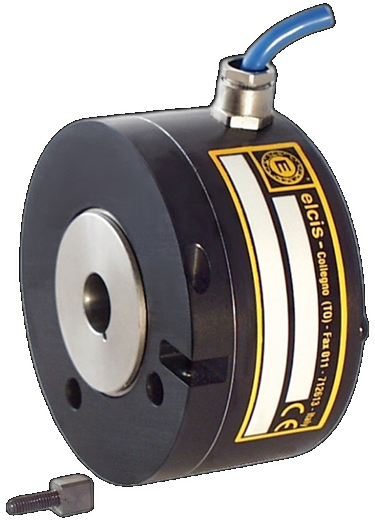

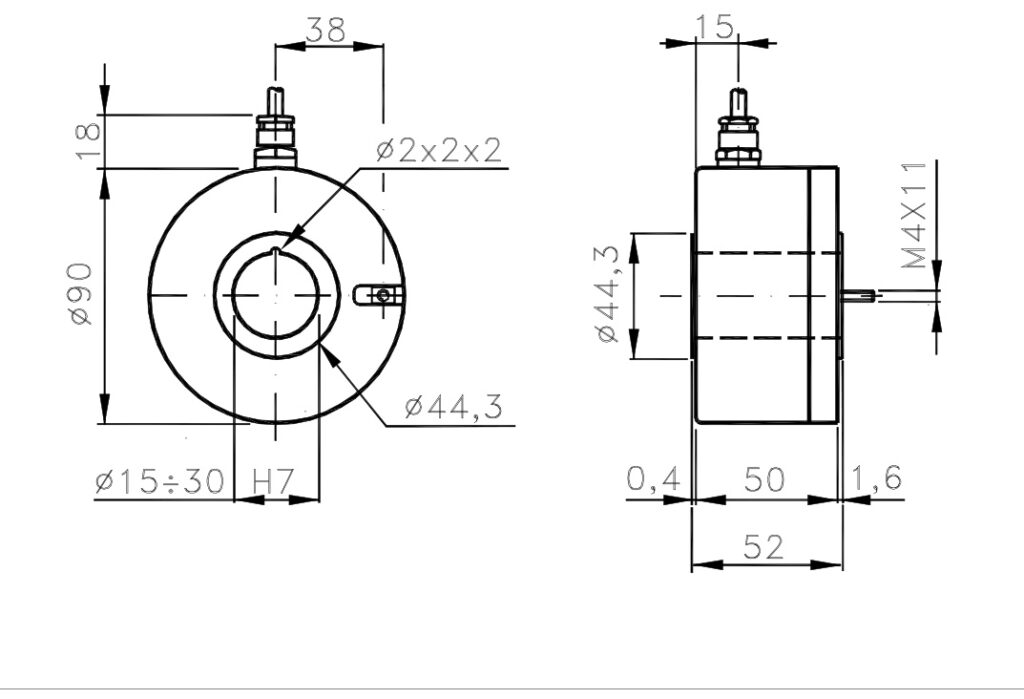

Codificador incremental de alta resolução I/90C
Eixo passante Ø15–30 H7 | Ø90 mm, acoplamento tangencial | 1–36000 imp/rev | NPN, PNP, push-pull, driver, TTL | 5–30 V | Eixo IP65 | 100 kHz (300 kHz opcional)
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental de alta resolução, SENSORES
El ELCIS 90C (I/90C) es un encoder incremental de alta resolución de carcasa metálica Ø90 mm, con eje hueco pasante de Ø15 a Ø30 mm y acoplamiento tangencial interno. Está indicado para usos industriales medio-severos.
Alojado em uma caixa metálica de Ø90 mm, o I/90C oferece de 1 a 36.000 pulsos por revolução com uma frequência máxima de 100 kHz (300 kHz opcional) e eletrônica de saída NPN, PNP, push-pull, TTL 7404 e drivers 26LS31 ou 88C30. É alimentado entre 5 e 30 V, dependendo da versão.
Base y tapa de aluminio anodizado y eje hueco pasante de acero inoxidable que admite 10 kg de carga axial/radial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje; la conexión es por cable IP65 o conector IP67 (CH, CH5, CH6) y, con conector en extremo de cable, salida del encoder IP65.
- Resolução de 1 a 36000 pulsos por volta e frequência máxima de 100 kHz (300 kHz opcional).
- Eixo passante oco feito de aço inoxidável para diâmetros de Ø15 a Ø30 mm com tolerância H7.
- Acoplamento tangencial interno; compensação máxima do acoplamento axial de ±0,2 mm, radial de ±0,05 mm e angular de ±2°.
- Revestimento metálico de Ø90 mm com proteção IP65 no lado do eixo, para uso industrial de médio a severo.
Perguntas técnicas frequentes
Quais são os diâmetros de eixo oco disponíveis para o motor I/90C?
Possui diâmetros padrão de eixo passante H7 de Ø15, Ø20, Ø25 e Ø30 mm, além de outros diâmetros sob encomenda.
Que tipo de compensação o acoplamento permite?
Incorpora acoplamento tangencial interno com compensação máxima de acoplamento axial de ±0,2 mm, radial de ±0,05 mm e angular de ±2°.
Quais opções eletrônicas e de energia ele suporta?
Ele suporta fontes de alimentação de 5 a 30 V, dependendo da versão e da eletrônica de saída: NPN, PNP, push-pull, TTL, drivers 7404, 26LS31 e 88C30.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Metal Ø90 mm |
| Peso | 650 g |
| Eixo | Eje hueco pasante Ø15÷30 H7 acero inoxidable (personalizable bajo pedido) |
| Compensação máxima de acoplamento | axial ±0,2 mm • radial ±0,05 mm • angular ±2° |
| carga radial/axial máxima. | 10 kg |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP00 a IP67 (consulte a ficha técnica) |
| Alimentação | 5–30 V De acordo com a versão (ver especificações técnicas) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 36000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 |
| RPM máximo contínuo | 1000 (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
| Referência | Configuração |
|---|---|
| I/90C-1000-5-BZ-N-CV-RI90C10005BZNCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial |
| I/90C-1024-5-BZ-N-CV-RI90C10245BZNCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial |
| I/90C-500-5-BZ-N-CV-RI90C5005BZNCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial |
| I/90C-100-5-BZ-N-CV-RI90C1005BZNCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial |
| I/90C-2500-5-BZ-N-CV-RI90C25005BZNCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial |
| I/90C-2000-5-BZ-N-CV-RI90C20005BZNCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable IP65 de 1 m · salida radial |
| I/90C-1000-824-BZ-B-CV-RI90C1000824BZBCVR | 1000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-1024-824-BZ-B-CV-RI90C1024824BZBCVR | 1024 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-500-824-BZ-B-CV-RI90C500824BZBCVR | 500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-100-824-BZ-B-CV-RI90C100824BZBCVR | 100 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2500-824-BZ-B-CV-RI90C2500824BZBCVR | 2500 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2000-824-BZ-B-CV-RI90C2000824BZBCVR | 2000 impulsos/vuelta · 8 … 24 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-1000-1828-BZ-B-CV-RI90C10001828BZBCVR | 1000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-1024-1828-BZ-B-CV-RI90C10241828BZBCVR | 1024 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-500-1828-BZ-B-CV-RI90C5001828BZBCVR | 500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-100-1828-BZ-B-CV-RI90C1001828BZBCVR | 100 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2500-1828-BZ-B-CV-RI90C25001828BZBCVR | 2500 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2000-1828-BZ-B-CV-RI90C20001828BZBCVR | 2000 impulsos/vuelta · 18 … 28 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-1000-1030-BZ-B-CV-RI90C10001030BZBCVR | 1000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-1024-1030-BZ-B-CV-RI90C10241030BZBCVR | 1024 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-500-1030-BZ-B-CV-RI90C5001030BZBCVR | 500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-100-1030-BZ-B-CV-RI90C1001030BZBCVR | 100 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2500-1030-BZ-B-CV-RI90C25001030BZBCVR | 2500 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2000-1030-BZ-B-CV-RI90C20001030BZBCVR | 2000 impulsos/vuelta · 10 … 30 V · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-1000-5-BZ-B-CV-RI90C10005BZBCVR | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-1024-5-BZ-B-CV-RI90C10245BZBCVR | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-500-5-BZ-B-CV-RI90C5005BZBCVR | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-100-5-BZ-B-CV-RI90C1005BZBCVR | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2500-5-BZ-B-CV-RI90C25005BZBCVR | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| I/90C-2000-5-BZ-B-CV-RI90C20005BZBCVR | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable IP65 de 1 m · salida radial |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
