Encoder Absoluto Multivuelta A/MM90

Precio bajo presupuesto Pedir presupuesto
Brida Ø90 mm, servo, eje Ø12 h7 | Hasta 2²⁴ pasos en 4096 vueltas | Gray, binario o BCD | Paralela NPN/push-pull o SSI RS422 | Alimentación 5 ±5 %, 8–24 o 18–28 V | IP64 eje (IP65 sellado) | Opc. latch, LED cero, multiplexor

El ELCIS MM90 (A/MM90) es un encoder absoluto multivuelta óptico con brida Ø90 mm, de hasta 224 pasos en 4096 vueltas en código Gray o binario, o 106 pasos en 1000 vueltas en BCD. Para aplicaciones industriales, con fijación tipo servo, eje de acero inoxidable Ø12 h7 que admite 7 kg de carga radial/axial, resistencia a 50 G de impacto y 12 G de vibración, funcionamiento entre 0 y +70 °C y protección IP64 con conector CM6.

Como encoder absoluto multivuelta óptico, con fuente LED y fototransistores, el A/MM90 codifica la posición en Gray, Binario o BCD: hasta 224 pasos en 4096 vueltas en Gray/Binario y 106 pasos en 1000 vueltas en BCD. La lectura sale por interfaz paralela, con opciones de Latch, LED de cero y Multiplexor, o por interfaz serie SSI (RS422) en código Gray.

Se fija mediante brida de Ø90 mm tipo servo, con eje de acero inoxidable Ø12 h7 que admite 7 kg de carga radial/axial, y trabaja entre 0 y +70 °C con protección IP64 en el lado del eje (IP65 en versión sellada).

  • Resolución de hasta 224 pasos en 4096 vueltas (Gray/Binario) o 106 en 1000 vueltas (BCD).
  • Tres rangos de alimentación: 5 V ±5 %, 8–24 V y 18–28 V.
  • Etapas de salida NPN y push-pull de 70 mA con PTC, o NPN de 10 mA en versión estándar.
  • Resistencia a choques de 50 G (11 ms) y a vibraciones de 12 G (10–2000 Hz).

Preguntas Frecuentes Técnicas

¿Qué resoluciones ofrece el A/MM90 en cada código?

En Gray y Binario, 16, 32, 64, 128, 256, 512, 1024, 2048 o 4096 pasos por vuelta y 16, 256 o 4096 vueltas, hasta 224 pasos. En BCD, 10, 100, 500 o 1000 pasos por vuelta y 10, 100 o 1000 vueltas, hasta 106. Otras resoluciones, bajo pedido.

¿Puede usarse la interfaz SSI con código Binario o BCD?

No. El fabricante indica que la salida serie SSI solo está disponible con código Gray (o Excess). Para Binario o BCD se emplea la interfaz paralela, en la que la entrada Latch es estándar.

¿Qué conectores admite y con qué grado de protección?

CM6 y SM6 de 32 pines (IP65 / IP66), CL y SL de 10 pines (IP65 / IP66), CH de 12 pines (IP67) y CDH DB37 de 37 pines (IP63). Salida radial (R): CM6, SM6, CL y CDH; axial: SL y CH.

Propiedades

CaracterísticaEspecificación
Mecánica
Peso1300 g
EjeØ12 h7 acero inoxidable (opc. Ø8, Ø10, Ø12,7 o bajo pedido) (personalizable bajo pedido)
Carga radial/axial máx.7 kg
Eléctrica
Protección lado salidaIP63 a IP67 según conector
Alimentación5 V ±5 % · 8–24 V · 18–28 V
Consumo máx.200–500 mA según nº de bits (personalizable bajo pedido)
Sentido de giroConmutable (up/down)
Códigos de salidaGray (G), Binario (B), BCD (D)
Resolución máx.2²⁴ en 4096 vueltas (Gray/Bin) · 10⁶ en 1000 vueltas (BCD)
Frecuencia máxima50 kHz
Protección y entorno
Protección lado ejeIP64 estándar · IP65 sellado
RPM máx. continuas4000 estándar · 2000 sellado (intermitentes: +30 %)
Resistencia a impactos50 G (11 ms)
Resistencia a vibración12 G (10–2000 Hz)
Temp. operación0 … +70 °C (personalizable bajo pedido)
ReferenciaConfiguración
A/MM902-G-256-824-B-L-CM6-RAMM902G256824BLCM6Rnº vueltas: 2 · código Gray · 256 pasos/vuelta · 8–24 V · Push-pull + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial
A/MM902-G-256-1828-B-L-CM6-RAMM902G2561828BLCM6Rnº vueltas: 2 · código Gray · 256 pasos/vuelta · 18–28 V · Push-pull + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial
A/MM902-G-256-1828-KP-L-CM6-RAMM902G2561828KPLCM6Rnº vueltas: 2 · código Gray · 256 pasos/vuelta · 18–28 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial
A/MM902-G-256-5-B-L-CM6-RAMM902G2565BLCM6Rnº vueltas: 2 · código Gray · 256 pasos/vuelta · 5 V ±5 % · Push-pull + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial
A/MM902-G-256-824-KP-L-CM6-RAMM902G256824KPLCM6Rnº vueltas: 2 · código Gray · 256 pasos/vuelta · 8–24 V · NPN emisor abierto + PTC · Latch · 32 pines PT02A18-32P · IP65 · salida radial
Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta.

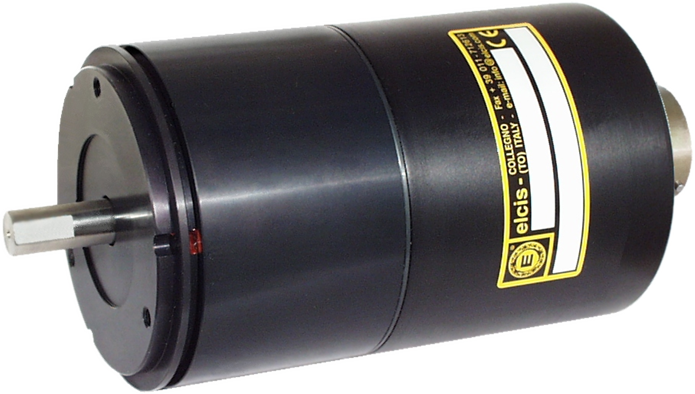

Encoder absoluto multivuelta ELCIS A/MM90

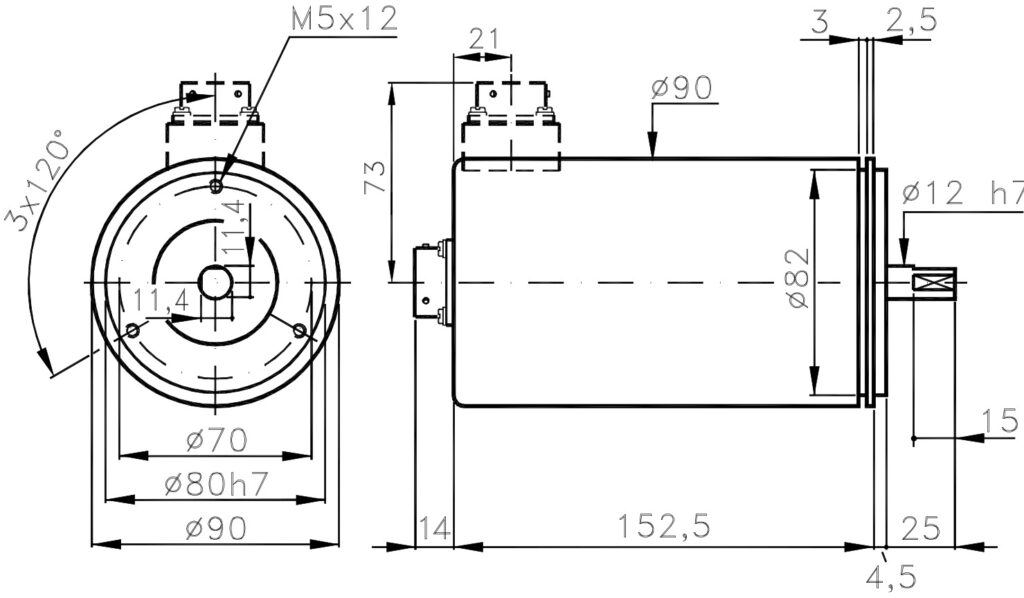

Plano dimensional del encoder absoluto multivuelta ELCIS A/MM90
