Encoder Absolut Multivolta A/MM90

Preu baix pressupost Demanar pressupost
Brida Ø90 mm, servo, eix Ø12 h7 | Fins a 2²⁴ passos a 4096 voltes | Gray, binari o BCD | Paral·lela NPN/push-pull o SSI RS422 | Alimentació 5 ±5 %, 8–24 o 18–28 V | IP64 eix (IP65 segellat) | Opc. latch, LED zero, multiplexor

L'ELCIS MM90 (A/MM90) és un encoder absolut multivolta òptic amb brida Ø90 mm, de fins a 224 passos en 4096 voltes en codi Gray o binari, o 106 passos en 1000 voltes amb BCD. Per aplicacions industrials, amb fixació tipus servo, eix d´acer inoxidable Ø12 h7 que admet 7 kg de càrrega radial/axial, resistència a 50 G d´impacte i 12 G de vibració, funcionament entre 0 i +70 °C i protecció IP64 amb connector CM6.

Com encoder absolut multivolta òptic, amb font LED i fototransistors, l'A/MM90 codifica la posició a Gray, Binari o BCD: fins a 224 passos en 4096 voltes a Gray/Binari i 106 passos en 1000 voltes amb BCD. La lectura surt per interfície paral·lela, amb opcions de Latch, LED de zero i Multiplexor, o per interfície sèrie SSI (RS422) en codi Gray.

Es fixa mitjançant brida de Ø90 mm tipus servo, amb eix d'acer inoxidable Ø12 h7 que admet 7 kg de càrrega radial/axial, i treballa entre 0 i +70 °C amb protecció IP64 al costat de l'eix (IP65 en versió segellada).

  • Resolució de fins 224 passos a 4096 voltes (Gray/Binari) o 106 a 1000 voltes (BCD).
  • Tres rangs d'alimentació: 5 V ±5 %, 8–24 V i 18–28 V.
  • Etapes de sortida NPN i push-pull de 70 mA amb PTC, o NPN de 10 mA en versió estàndard.
  • Resistència a xocs de 50 G (11 ms) ia vibracions de 12 G (10–2000 Hz).

Preguntes Freqüents Tècniques

Quines resolucions ofereix l'A/MM90 a cada codi?

A Gray i Binari, 16, 32, 64, 128, 256, 512, 1024, 2048 o 4096 passos per volta i 16, 256 o 4096 voltes, fins a 224 passos. A BCD, 10, 100, 500 o 1000 passos per volta i 10, 100 o 1000 voltes, fins a 106. Altres resolucions, sota comanda.

Es pot fer servir la interfície SSI amb codi Binari o BCD?

No. El fabricant indica que la sortida sèrie SSI només està disponible amb codi Gray (o Excess). Per a Binari o BCD es fa servir la interfície paral·lela, en què l'entrada Latch és estàndard.

Quins connectors admet i amb quin grau de protecció?

CM6 i SM6 de 32 pins (IP65/IP66), CL i SL de 10 pins (IP65/IP66), CH de 12 pins (IP67) i CDH DB37 de 37 pins (IP63). Sortida radial (R): CM6, SM6, CL i CDH; axial: SL i CH.

Propietats

CaracterísticaEspecificació
Mecànica
Pes1300 g
EixØ12 h7 acer inoxidable (opc. Ø8, Ø10, Ø12,7 o sota comanda) (personalitzable sota comanda)
Càrrega radial/axial màx.7 kg
Elèctrica
Protecció costat sortidaIP63 a IP67 segons connector
Alimentació5 V ±5 % · 8–24 V · 18–28 V
Consum màx.200–500 mA segons nº de bits (personalitzable sota comanda)
Sentit de girCommutable (up/down)
Codis de sortidaGray (G), Binari (B), BCD (D)
Resolució màx.2²⁴ en 4096 voltes (Gray/Bin) · 10⁶ en 1000 voltes (BCD)
Freqüència màxima50 kHz
Protecció i entorn
Protecció costat eixIP64 estàndard · IP65 segellat
RPM màx. contínues4000 estàndard · 2000 segellat (intermitents: +30 %)
Resistència a impactes50 G (11 ms)
Resistència a vibració12 G (10–2000 Hz)
Temp. operació0 … +70 °C (personalitzable sota comanda)
ReferènciaConfiguració
A/MM902-G-256-824-BL-CM6-RAMM902G256824BLCM6Rnº voltes: 2 · codi Gray · 256 passos/tornada · 8–24 V · Push-pull + PTC · Latch · 32 pins PT02A18-32P · IP65 · sortida radial
A/MM902-G-256-1828-BL-CM6-RAMM902G2561828BLCM6Rnº voltes: 2 · codi Gray · 256 passos/tornada · 18–28 V · Push-pull + PTC · Latch · 32 pins PT02A18-32P · IP65 · sortida radial
A/MM902-G-256-1828-KP-L-CM6-RAMM902G2561828KPLCM6Rnº voltes: 2 · codi Gray · 256 passos/tornada · 18–28 V · NPN emissor obert + PTC · Latch · 32 pins PT02A18-32P · IP65 · sortida radial
A/MM902-G-256-5-BL-CM6-RAMM902G2565BLCM6Rnº voltes: 2 · codi Gray · 256 passos/tornada · 5 V ±5 % · Push-pull + PTC · Latch · 32 pins PT02A18-32P · IP65 · sortida radial
A/MM902-G-256-824-KP-L-CM6-RAMM902G256824KPLCM6Rnº voltes: 2 · codi Gray · 256 passos/tornada · 8–24 V · NPN emissor obert + PTC · Latch · 32 pins PT02A18-32P · IP65 · sortida radial
Altres combinacions de resolució, alimentació, electrònica i connexió, sota comanda: consulteu-nos i us confirmem la referència exacta.

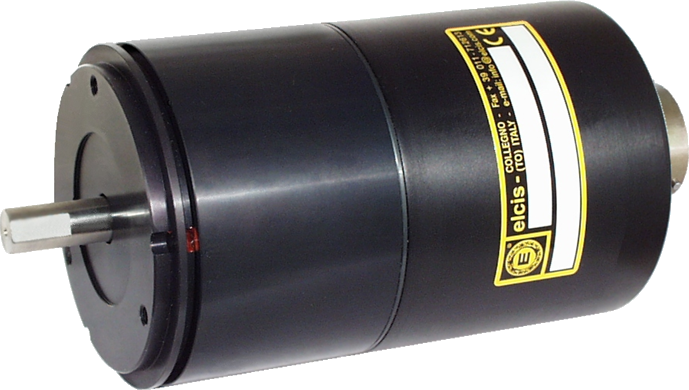

Encoder absolut multivolta ELCIS A/MM90

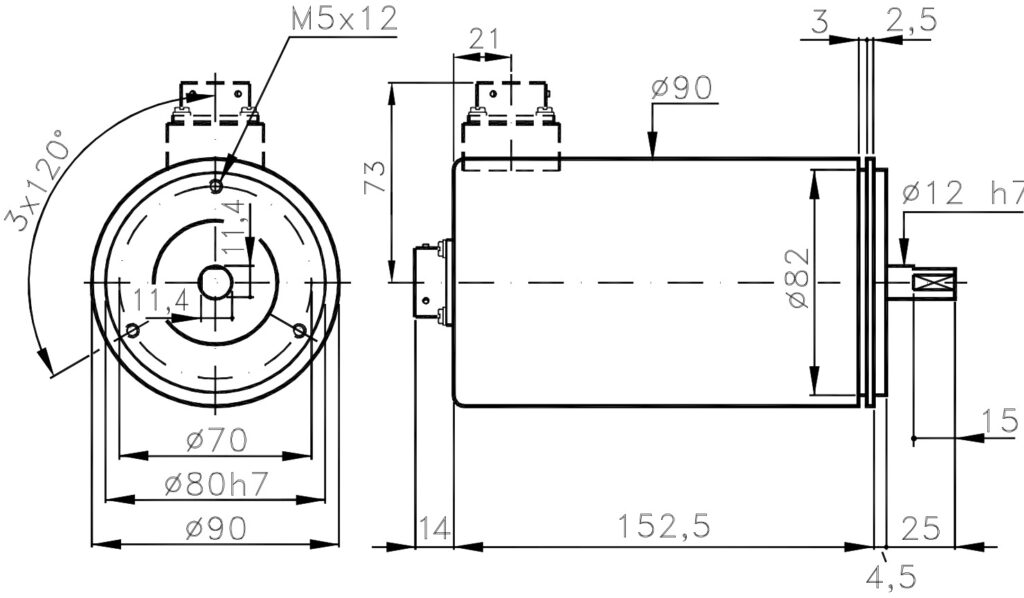

Plànol dimensional de l'encoder absolut multivolta ELCIS A/MM90
