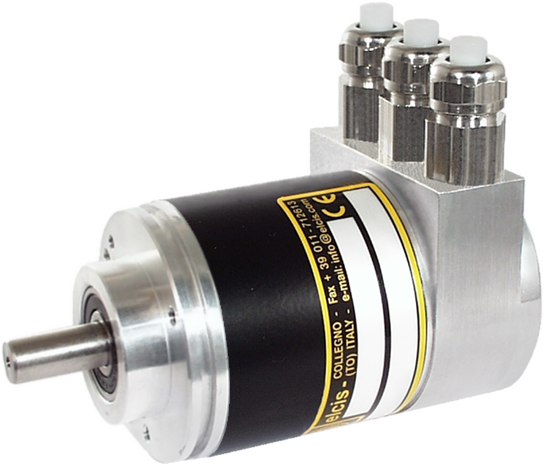

Encoder Absoluto Bus de Campo A/958HP
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Bus de Campo, SENSORES
En entornos industriales que necesitan un encoder absoluto compacto en una red PROFIBUS-DP, el A/958HP se fija tipo servo mediante grapas o tornillos frontales y ofrece alta resolución con una muy buena relación calidad/precio.
El A/958HP es un encoder absoluto monovuelta o multivuelta con interfaz PROFIBUS-DP Class 2 y line driver según RS485, con velocidad de transmisión de hasta 12 MBaud. Permite elegir 4096, 8192, 16384, 32768 o 65536 pasos por vuelta y 1, 4096 o 16384 vueltas, con un máximo de 30 bit en código Binario. La dirección se programa con selectores en la caja de bornes y 2 LED indican el estado.

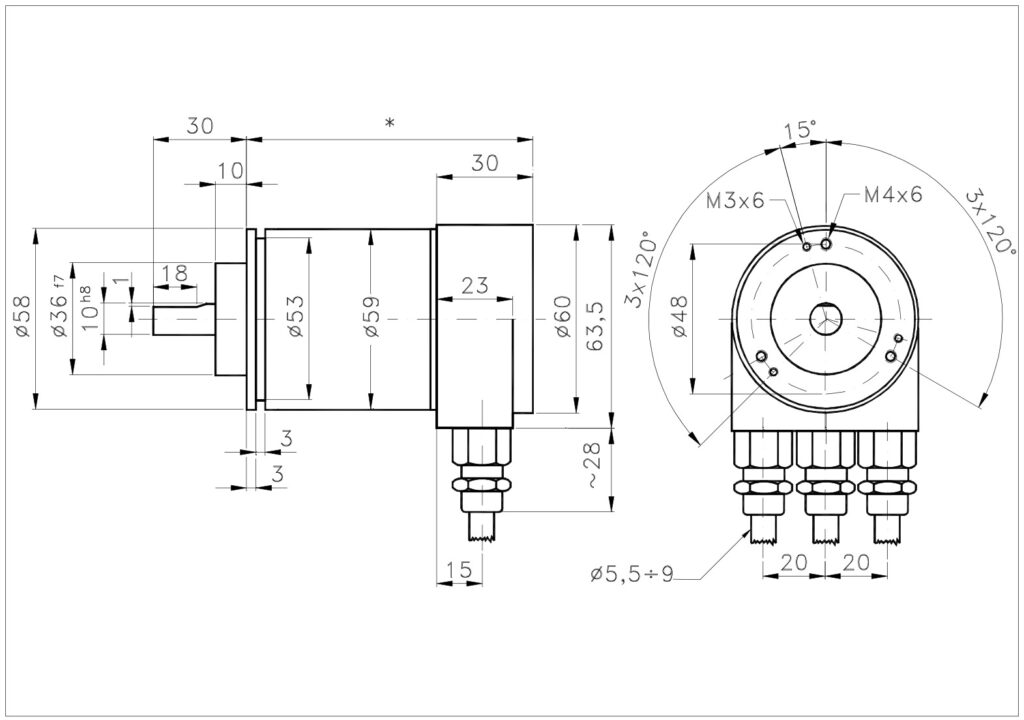

Construido con carcasa de aluminio de Ø58 mm y eje de acero inoxidable de Ø10 h8 (opcional Ø6), soporta cargas radiales y axiales de 40 y 110 N. Dispone de protección IP64 en el lado del eje (IP66 en versión sellada), resiste impactos de 30 G y vibraciones de 10 G, y trabaja de -40 a +85 °C. Disponible en guemisa.es.
- Interfaz PROFIBUS-DP Class 2 con line driver RS485 hasta 12 MBaud.
- Resolución de hasta 16 bit por vuelta y 30 bit en 16384 vueltas.
- Dirección programable con selectores y 2 LED de estado.
- Alimentación de 10–30 V DC con consumo máximo de 2,5 W.
Preguntas Frecuentes Técnicas
¿Qué resoluciones y vueltas permite configurar el A/958HP?
Permite elegir 4096, 8192, 16384, 32768 o 65536 pasos por vuelta y 1, 4096 o 16384 vueltas, con una resolución máxima de 30 bit en 16384 vueltas.
¿Qué parámetros son programables en la interfaz PROFIBUS-DP?
Sentido de giro (complemento), resolución por vuelta, resolución total, valor de preset, salida de velocidad y finales de carrera por software.
¿Qué conexiones hay disponibles?
Tapa de conexión IP65 (3PG), tapa de conexión de acero inoxidable IP65 (3PG-VA) y tapa de conexión con 2 cables IP65 (2M20).
Propiedades
| Característica | Especificación |
|---|---|
| Carcasa | Aluminio (opciones personalizadas bajo pedido) |
| Peso | 550 g monovuelta · 600 g multivuelta |
| Eje | Ø10 h8 acero inoxidable (opcional Ø6) |
| Carga radial/axial máx. | 40 / 110 N |
| Protección lado salida | IP65 según conexión |
| Protección lado eje | IP64 estándar · IP66 sellado |
| RPM máx. continuas | 6000 estándar · 3000 sellado (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 30 G (11 ms) · 10 G (10–1000 Hz) |
| Alimentación / consumo máx. | 10–30 V DC · 2,5 W |
| Frecuencia de paso LSB | 800 kHz |
| Temp. operación / almacenamiento | -40 … +85 °C / -40 … +85 °C |
| Código de salida | Binario |
| Precisión de división | ±½ LSB (<13 bit) · ±2 LSB (13–16 bit) |
| Resolución máx. | 16 bit/vuelta · 30 bit en 16384 vueltas |
| Interfaz | PROFIBUS-DP Class 2 (DP) · RS485 · máx. 12 MBaud |
