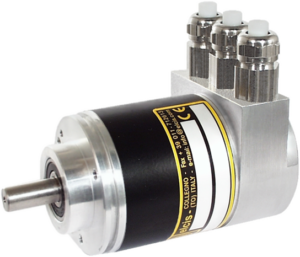

Encodeur de bus de terrain absolu A/958HE
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Bus de terrain à codeur absolu, CAPTEURS
El A/958HE es un encoder absoluto compacto, monovuelta o multivuelta, con brida de Ø58 mm e interfaz Ethernet-TCP/IP. Se fija tipo servo mediante grapas o tornillos frontales y ofrece una muy buena relación calidad/precio.
El A/958HE es un encoder absoluto monovuelta o multivuelta con interfaz Ethernet-TCP/IP y velocidad de transmisión de 10/100 MBit. Permite elegir 8192 o 65536 pasos por vuelta y 1, 4096 o 16384 vueltas, con un máximo de 30 bit en código Binario. Incluye indicación de estado por LED, tecnología SMD y parámetros de red y de correo electrónico programables.
Construido con carcasa de aluminio de Ø58 mm y eje de acero inoxidable de Ø10, soporta cargas radiales y axiales de 40 y 110 N. Dispone de protección IP64 en el lado del eje (IP66 en versión sellada), resiste impactos de 30 G y vibraciones de 10 G, y trabaja de 0 a +60 °C. Disponible en guemisa.es.
- Interface Ethernet-TCP/IP con velocidad de transmisión de 10/100 MBit.
- Résolution jusqu'à 16 bits par tour et 30 bits dans 16384 tours.
- Parámetros de red y de correo electrónico programables, con indicación de estado por LED.
- Nutrition 10–30 V CC avec une consommation maximale de 4 W.
Questions techniques fréquentes
¿Qué resoluciones y vueltas permite configurar el A/958HE?
Permite elegir 8192 o 65536 pasos por vuelta y 1, 4096 o 16384 vueltas, con una resolución máxima de 30 bit en 16384 vueltas.
¿Qué parámetros son programables en la interfaz Ethernet-TCP/IP?
Sentido de giro (complemento), pasos de salida sobre el número de vueltas, número de vueltas, valor de preset, salida de velocidad y parámetros de red y de correo electrónico.
¿Qué conexión hay disponible?
El código PRM corresponde a 2 conectores M12 IP65.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Logement | Aluminium (options personnalisées disponibles sur demande) |
| Poids | 500 g monovuelta · 700 g multivuelta |
| Axe | acier inoxydable Ø10 |
| charge radiale/axiale maximale. | 40 / 110 N |
| Protection côté sortie | IP65 con conexión PRM |
| protection latérale de l'essieu | Norme IP64 · Étanchéité IP66 |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 30G (11 ms) 10G (10–1000 Hz) |
| Alimentation électrique / consommation maximale. | 10–30 V DC · 4 W |
| Fréquence de passage LSB | 800 kHz |
| Température de fonctionnement/stockage | 0 … +60 °C / -40 … +85 °C |
| Code de sortie | Binaire |
| Précision de la division | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Résolution maximale. | 16 bits/tour · 30 bits en 16 384 tours |
| Interface | Ethernet-TCP/IP (ET) · 10/100 MBit |
