Acelerómetro Triaxial Monitran MTN/1330
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES
La medición de vibraciones en estructuras complejas o bancos de ensayo aeroespaciales requiere capturar la dinámica del sistema en los tres ejes espaciales de forma simultánea. Instalar tres sensores individuales no solo triplica el coste y el cableado, sino que introduce errores de fase y desalineación mecánica que invalidan los resultados de las pruebas de fatiga y resonancia.

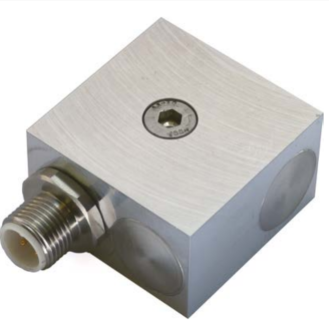

Este acelerómetro triaxial piezoeléctrico resuelve esta complejidad integrando tres elementos sensibles independientes en un único chasis compacto de aluminio. Proporciona tres salidas de CA aisladas (100 mV/g por eje) a través de un conector industrial M12 de 4 pines, garantizando una correlación temporal perfecta entre los ejes X, Y y Z. Su diseño de salida lateral permite un montaje de bajo perfil, ideal para su instalación en superficies donde el espacio vertical es restringido, como carenados de motor o bastidores de automoción.
Diseñado con electrónica interna aislada para minimizar el ruido y maximizar la estabilidad del voltaje de polarización (bias), el equipo es una herramienta fundamental en laboratorios de I+D y monitorización de vibraciones en maquinaria rotativa de alta precisión. Su fijación mediante un único tornillo central M6 simplifica el proceso de alineación mecánica de los ejes con respecto a la máquina.
- Medición simultánea en los ejes X, Y y Z con sensibilidad de 100 mV/g.
- Conexión simplificada mediante conector M12 de 4 pines.
- Respuesta en frecuencia lineal de 2 Hz a 9 kHz por cada eje.
- Estructura ligera de aluminio (100g) para evitar efectos de masa añadida.
Preguntas Frecuentes Técnicas
1. ¿Por qué el cuerpo es de aluminio en lugar de acero inoxidable?
El uso de aluminio permite mantener el peso del sensor en solo 100 gramos. En aplicaciones de investigación (R&D) y aeroespacial, minimizar la masa del sensor es crítico para no alterar la frecuencia de resonancia natural de la estructura que se está midiendo.
2. ¿Cómo se distribuyen los pines en el conector M12?
El conector de 4 pines dedica un pin común de 0V y tres pines individuales para las señales de salida de los ejes X, Y y Z. Esto permite llevar las tres señales de vibración a través de un único cable apantallado hacia el sistema de adquisición.
3. ¿Qué grado de protección ambiental ofrece este sensor triaxial?
El MTN/1330 cuenta con un grado de protección IP54. Está optimizado para entornos de laboratorio, bancos de prueba y compartimentos protegidos. Si necesita una versión para inmersión total o entornos químicos extremos, consulte nuestras variantes con sellado IP67/68.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Sensor | Acelerómetro Piezoeléctrico Triaxial (X, Y, Z) |
| Sensibilidad Estándar | 100 mV/g (±10% a 80 Hz) |
| Respuesta en Frecuencia | 2 Hz a 9 kHz (±5%) |
| Rango de Aceleración | ±80g |
| Aislamiento Eléctrico | Base Aislada (Base Isolated) |
| Sensibilidad Transversal | < 10% |
| Temperatura de Operación | -25 °C hasta +125 °C |
| Voltaje de Polarización | 12V DC (Nominal) |
| Material del Cuerpo | Aluminio Anodizado |
| Masa Dinámica | 100 gramos (Nominal) |
| Conexión Eléctrica | Conector M12 de 4 Pines |
| Montaje Mecánico | Tornillo M6x25 (Incluido) |
| Modelos Configurables | MTN/1330 (Montaje M6 Estándar) |
| Arquitectura de Salida | Salida Lateral de Bajo Perfil |
| Grado de Protección | IP54 |
