Transdutor lineal de piñón e cremalleira CR80
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cremalleira lineal, Transdutores lineais

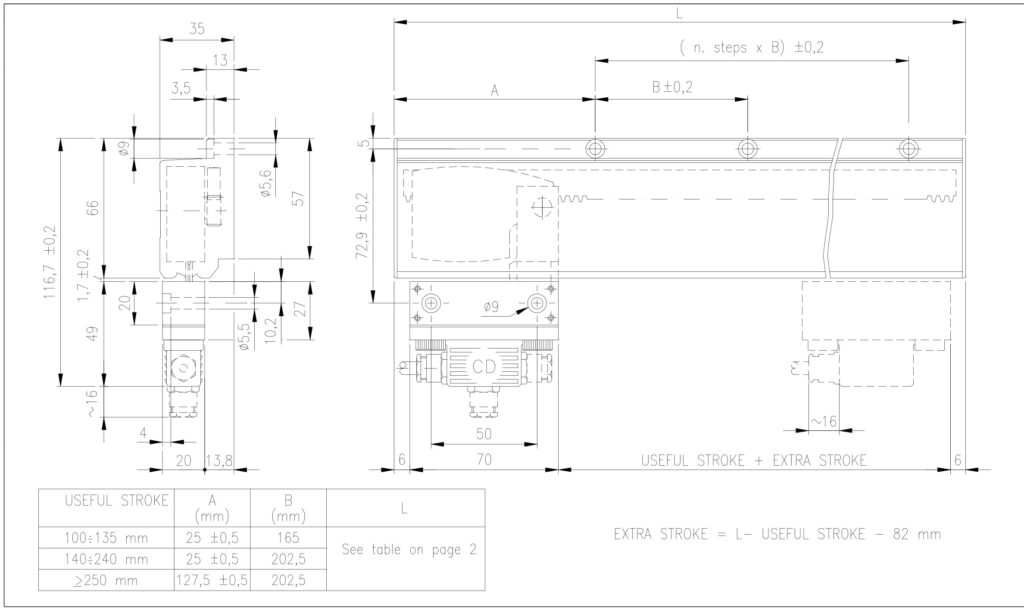

El ELCIS CR80 es un transductor lineal de cremallera incremental de módulo 0,796, con carrera desde 100 mm y resolución de 1 µm a 1 mm. Lleva el sistema piñón-cremallera premontado y es aplicable en máquinas herramienta, controles numéricos, etc.
El CR80 lleva cremallera de acero inoxidable HRC 33-35 con perfil rectificado de tolerancia ±4 µm/m, soporte base de acero con dilatación térmica similar a la de la bancada de la máquina herramienta y tapa superior de anticorodal anodizado extrusionado. Emplea sensores de fototransistor en push-pull con fuente de luz LED y 72 h de burn-in, con certificado de precisión con interferómetro láser.
Alimentación de 5 V ±5 %, 8÷24 V, 18÷28 V, 8÷15 V, 12 V ±5 %, 24 V ±5 %, 12÷30 V (salida 12 V) y 8÷24 V (salida 5 V). Conexión eléctrica con conector (CD) montado en el carro cursor o con cable (CV), con IP65 en la conexión CV.
- Sistema piñón-cremallera mod. 0,796 con carreras desde 100 mm.
- Resolución de 1 µm a 1 mm (códigos 1, 2, 5, 10, 20, 40, 50, 100, 200, 500 y 1000) con multiplicación externa x1, x2 o x4.
- Cremalleira acero inoxidable HRC 33-35 con perfil de tolerancia rectificado ±4 µm/m.
- Erro máximo nunha execución útil de ±4 µm, ±5 µm calquera dos dous ±10 µm según la resolución, no acumulativo.
- IP65 con conexión CV e velocidade de lectura de ata 20 m/min.
Preguntas técnicas frecuentes
¿Qué carreras y resoluciones ofrece el CR80?
Carreras desde 100 mm; la tabla de carreras llega a 34000 mm. Resoluciones de 1 µm a 1 mm.
¿Qué alimentaciones admite el CR80?
5 V ±5 %, 8÷24 V, 18÷28 V, 8÷15 V, 12 V ±5 % e 24 V ±5 %, máis 12÷30 V con saída de 12 V e 8÷24 V con saída de 5 V.
Que conexión e nivel de protección ten?
Conector estándar (CD) montado no carro do cursor ou no cable (CV), con IP65 na conexión CV.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera estándar | Desde 100 mm; hasta 34000 mm según tabla |
| Erro máximo, carreira útil | ±4 µm (1 y 2 µm); ±5 µm (5 µm); ±10 µm (10 µm); no acumulativo |
| Eléctrico | |
| Resolución | 1, 2, 5, 10, 20, 40 y 50 µm; 0,1, 0,2, 0,5 y 1 mm |
| Alimentación | 5 V ±5 %; 8÷24V; 18÷28V; 8÷15V; 12V ±5 %; 24V ±5 %; 12÷30 V (saída de 12 V); 8÷24 V (saída de 5 V) |
| Saír | Incremental; NPN, PNP, push-pull, colector aberto, controlador 26LS31 / 88C30 |
| Frecuencia máxima / consumo máximo. | 60 kHz / 120 mA estándar, controlador de liña de 180 mA |
| Certificado de precisión con interferómetro láser | Si |
| Fonte de luz | LED cunha vida útil ≥ 100000 h |
| Protección e medio ambiente | |
| Velocidade máxima de lectura. | 20 m/min (velocidad máxima intermitente: +30 % de la velocidad continua máxima) |
| Resistencia a impactos/vibracións | 50 G × 11 ms · 12 G (10–2000 Hz) |
| Temperatura de funcionamento/almacenamento | 0 … +71 °C / -30 … +85 °C |
| Outras características | |
| Cremalleira | Acero inoxidable, HRC 33-35, perfil rectificado con tolerancia ±4 µm/m |
| Estanquidade | Conexión CV IP65 (Índice de protección IP segundo as normas IEC EN 60529, EN 60529, IEC 529) |
| Forza inicial | 6 N |
| Referencia | Configuración |
|---|---|
| L/CR80-100-5-BZ-N-10-4-CDLCR801005BZN104CD | carrera útil: 100 · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · 10 µm · x4 · Conector estándar |
| L/CR80-1000-1828-BZ-U-10-4-CDLCR8010001828BZU104CD | carrera útil: 1000 · 18÷28 V · bidireccional + cero · PNP colector abierto · 10 µm · x4 · Conector estándar |
| L/CR80-1100-5-BZ-N-10-4-CV-R-01LCR8011005BZN104CVR01 | carrera útil: 1100 · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · 10 µm · x4 · Cable (IP65) |
| L/CR80-170-824-BZ-B-100-1-CV-01LCR80170824BZB1001CV01 | carrera útil: 170 · 8÷24 V · bidireccional + cero · Push-pull · 0,1 mm · x1 · Cable (IP65) |
| L/CR80-200-5-BZ-C-10-4-CDLCR802005BZC104CD | carrera útil: 200 · 5 V ±5 % · bidireccional + cero · Driver 88C30 · 10 µm · x4 · Conector estándar |
| L/CR80-200-5-BZ-N-10-4-CDLCR802005BZN104CD | carrera útil: 200 · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · 10 µm · x4 · Conector estándar |
| L/CR80-200-5-BZ-N-5-4-CDLCR802005BZN54CD | carrera útil: 200 · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · 5 µm · x4 · Conector estándar |
| L/CR80-200-815-BZ-C-10-4-CDLCR80200815BZC104CD | carrera útil: 200 · 8÷15 V · bidireccional + cero · Driver 88C30 · 10 µm · x4 · Conector estándar |
| L/CR80-300-5-BZ-N-5-4-CDLCR803005BZN54CD | carrera útil: 300 · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · 5 µm · x4 · Conector estándar |
| L/CR80-600-5-BZ-N-10-4-CDLCR806005BZN104CD | carrera útil: 600 · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · 10 µm · x4 · Conector estándar |
