Transductor Lineal de Cremallera CR80
- Fabricant: ELCIS Encoder
- Categoria: Desplaçament, SENSORS, Transductor Lineal de Cremallera, Transductors Lineals
Transductor lineal de cremallera incremental con sistema piñón-cremallera premontado y cremalleras de módulo 0,796, para lectura de posición desde 100 mm con resolución de 1 µm a 1 mm, aplicable en máquinas herramienta, controles numéricos, etc.

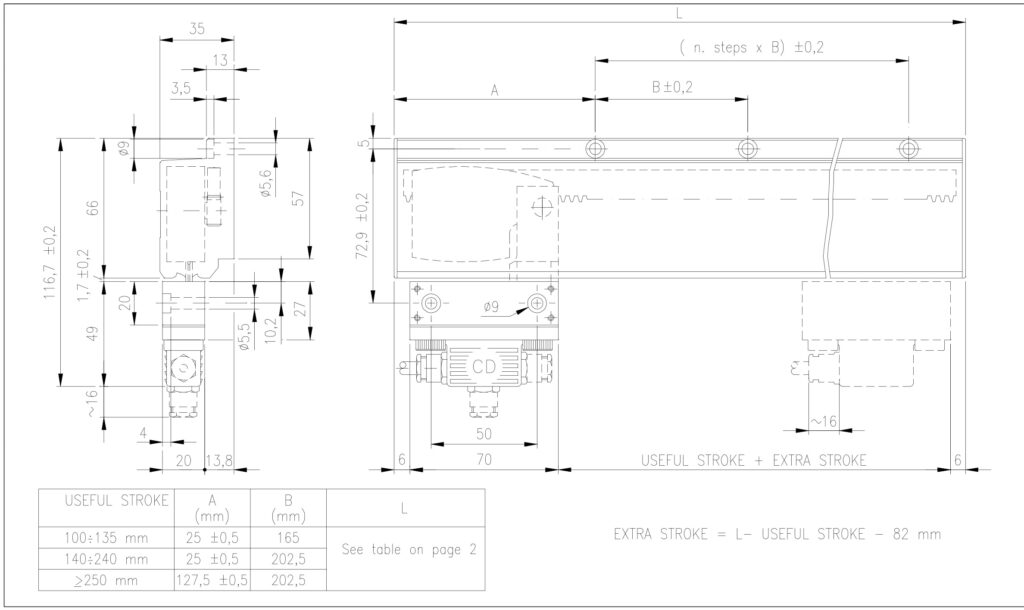

El CR80 lleva cremallera de acero inoxidable HRC 33-35 con perfil rectificado de tolerancia ±4 µm/m, soporte base de acero con dilatación térmica similar a la de la bancada de la máquina herramienta y tapa superior de anticorodal anodizado extrusionado. Emplea sensores de fototransistor en push-pull con fuente de luz LED y 72 h de burn-in, con certificado de precisión con interferómetro láser.
Alimentación de 5 V ±5 %, 8÷24 V, 18÷28 V, 8÷15 V, 12 V ±5 %, 24 V ±5 %, 12÷30 V (salida 12 V) y 8÷24 V (salida 5 V). Conexión eléctrica con conector (CD) montado en el carro cursor o con cable (CV), con IP65 en la conexión CV. Disponible en guemisa.es.
- Sistema piñón-cremallera mod. 0,796 con carreras desde 100 mm.
- Resolució de 1 µm a 1 mm (códigos 1, 2, 5, 10, 20, 40, 50, 100, 200, 500 y 1000) con multiplicación externa x1, x2 o x4.
- Cremallera de acero inoxidable HRC 33-35 con perfil rectificado de tolerancia ±4 µm/m.
- Error máximo en carrera útil de ±4 µm, ±5 µm o ±10 µm según la resolución, no acumulativo.
- IP65 con conexión CV y velocidad de lectura de hasta 20 m/min.
Preguntes Freqüents Tècniques
¿Qué carreras y resoluciones ofrece el CR80?
Carreras desde 100 mm; la tabla de carreras llega a 34000 mm. Resoluciones de 1 µm a 1 mm.
¿Qué alimentaciones admite el CR80?
5 V ±5 %, 8÷24 V, 18÷28 V, 8÷15 V, 12 V ±5 % y 24 V ±5 %, además de 12÷30 V con salida de 12 V y 8÷24 V con salida de 5 V.
¿Qué conexión y grado de protección tiene?
Conector estándar (CD) montado en el carro cursor o cable (CV), con IP65 en la conexión CV.
Propietats
| Característica | Especificació |
|---|---|
| Mecànica | |
| Cursa estàndard | Desde 100 mm; hasta 34000 mm según tabla |
| Error máx. carrera útil | ±4 µm (1 y 2 µm); ±5 µm (5 µm); ±10 µm (10 µm); no acumulativo |
| Elèctrica | |
| Resolució | 1, 2, 5, 10, 20, 40 y 50 µm; 0,1, 0,2, 0,5 y 1 mm |
| Alimentació | 5 V ±5 %; 8÷24 V; 18÷28 V; 8÷15 V; 12 V ±5 %; 24 V ±5 %; 12÷30 V (salida 12 V); 8÷24 V (salida 5 V) |
| Sortida | Incremental; NPN, PNP, push-pull, colector abierto, driver 26LS31 / 88C30 |
| Frecuencia máx. / consumo máx. | 60 kHz / 120 mA estándar, 180 mA line driver |
| Certificado de precisión con interferómetro láser | Sí |
| Font de llum | LED amb vida ≥ 100000 h |
| Protecció i entorn | |
| Velocidad de lectura máx. | 20 m/min (velocidad máxima intermitente: +30 % de la velocidad continua máxima) |
| Resistència a impactes / vibració | 50 G × 11 ms · 12 G (10–2000 Hz) |
| Temperatura de funcionamiento / almacenamiento | 0 … +71 °C / -30 … +85 °C |
| Altres característiques | |
| Cremallera | Acero inoxidable, HRC 33-35, perfil rectificado con tolerancia ±4 µm/m |
| Estanqueïtat | IP65 conexión CV (grado de protección IP según normas CEI EN 60529, EN 60529, IEC 529) |
| Força d'arrencada | 6 N |
