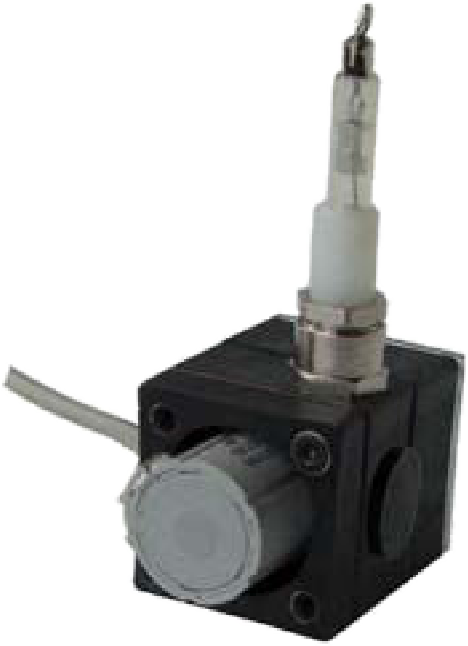

Transductor Lineal por Cable F3A
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cable lineal, Transdutores lineais
El ELCIS F3A es un transductor lineal por cable de hilo Ø 0,51 mm, con carrera de 0 a 750 mm y salida potenciométrica (divisor de tensión) de 1 kΩ o incremental. Fabricación patentada.
El potenciómetro (W) tiene resolución infinita, coeficiente térmico de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. El incremental (I) tiene resolución de 0,1 mm (x4), carrera máx. de 200 mm y alimentación de 5 V (line-driver) o 24 V (push-pull). Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Cable de acero inoxidable de Ø 0,51 mm y carcasa de plástico reforzado con fibra de vidrio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP50 en potenciómetro y mecánica; la salida depende de la conexión. Conexión por cable de 1 m (CV) o de 2 m en incremental (CVK), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5).
- Carreras nominales de 200 milímetros, 500 mm e 750 mm, con cable de acero inoxidable de Ø 0,51 mm.
- Saír potenciométrica de 1 kΩ (resolución infinita) o incremental de 0,1 milímetros (solo con carrera máx. 200 mm, 5 V line-driver o 24 V push-pull y fijación A, S o D).
- Fuerza de extracción <4,5 N y de retracción <3,5 N.
- Fixación N (sin escuadra) o A, D e Si (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP50 en potenciómetro y mecánica.
Preguntas técnicas frecuentes
¿Qué tipos de salida ofrece el transductor F3A?
Ofrece salida potenciométrica de 1 kΩ (W) con resolución infinita o salida incremental (I) con resolución de 0,1 mm (x4), esta última solo con carrera máx. de 200 mm, alimentación de 5 V (line-driver) o 24 V (push-pull) y fijación A, S o D.
Cales son as itinerarios profesionais nominais dispoñibles?
Los valores preferentes son 200 mm (020), 500 mm (050), 750 mm (075).
¿Qué opciones de montaje mecánico incorpora?
Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera nominal | 0 ÷ 750 milímetros (200, 500 y 750 mm) |
| Lonxitude do cable | 1 m (estándar), 2, 3, 4 y 5 m |
| Peso | 125 g; 200 g (incremental) |
| Cable y carcasa | Cable de acero inoxidable Ø 0,51 mm · carcasa de plástico reforzado con fibra de vidrio |
| Eléctrico | |
| Electrónica de saída | Potenciómetro 1 kΩ (W) · Incremental (I) |
| Resolución | Infinito (potenciómetro); 0,1 mm (incremental, x4) |
| Alimentación (incremental) | 5 Vcc ±5 % (line-driver) · 24 Vcc ±5 % (push-pull) |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protección e medio ambiente | |
| Velocidade máxima de lectura | 1 m/s |
| Grao de protección | Potenciómetro: IP50 · Mecánica: IP50 · Salida: según conexión |
| Resistencia a impactos/vibracións | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de funcionamento/almacenamento | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Outras características | |
| Fuerzas sobre el cable | Extracción <4,5 N · Retracción <3,5 N |
| Potenciómetro | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
