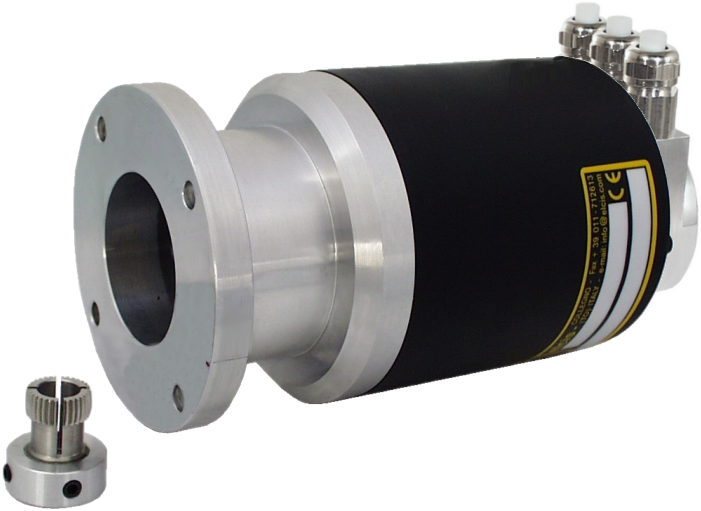

Codificador de bus de campo absoluto A/990FD
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Bus de campo de codificador absoluto, SENSORES
Encoder absoluto de construción extremadamente robusta, con eixo oco e acoplamento en estrela interno patentado (como o mod. 72), alta compensación axial, con interface DeviceNet e alta resolución.
O A/990FD é un codificador absoluto dunha ou varias voltas cunha interface DeviceNet (D2), transceptor CAN (ISO 11898) e velocidade de transmisión programable. Permite a selección de 4096, 8192, 16384, 32768 ou 65536 pasos por revolución e 1, 4096 ou 16384 revolucións, cun máximo de 30 bits en código binario, e dous LED indican o estado.
Construído cunha carcasa de aluminio e un eixe oco de aceiro inoxidable de Ø10 H7 (opcional Ø9,52, Ø8, Ø6 ou outros baixo pedido), soporta cargas radiais e axiais de 70 e 110 N. Conta con protección IP65 no lado do eixe (IP66 na versión selada), resiste impactos de 30 G e vibracións de 10 G e funciona de -40 a +85 °C. Dispoñible en guemisa.es.
- Eixo oco con acoplamento en estrela interno e compensación máxima de ±3 mm axial, ±0,05 mm radial e ±2° angular.
- Interface DispositivoNet con transceptor CAN (ISO 11898) e velocidade de transmisión programable.
- Resolución de ata 16 bits por quenda e 30 bits en 16384 xiros.
- Modos de transmisión: modo de sondeo, modo cíclico ou modo cos 2 LED do estado.
Preguntas técnicas frecuentes
Que compensación permite o acoplamento en estrela do A/990FD?
Segundo o fabricante, a compensación máxima do acoplamento é de ±3 mm axial, ±0,05 mm radial e ±2° angular.
Que resolucións e tempos por volta permite configurar o A/990FD?
Permite escoller 4096, 8192, 16384, 32768 ou 65536 pasos por revolución e 1, 4096 ou 16384 revolucións, cunha resolución máxima de 30 bits a 16384 revolucións.
Que parámetros son programables na interface DeviceNet e que conexións están dispoñibles?
Dirección de rotación (complemento), resolución por revolución, resolución total, valor predefinido e modo de transmisión: modo de sondeo, modo cíclico ou modo cos. Conexións: tapa de conexión IP65 (3PG), tapa de conexión de 2 cables IP65 (2M20) e conector redondo de 5 pines IP65 (1BW).
Propiedades
| Característica | Especificación |
|---|---|
| Vivenda | Aluminio (opcións personalizadas dispoñibles baixo petición) |
| Peso | 1400 g volta única · 1500 g volta múltiple |
| Eixo | Oco Ø10 H7, aceiro inoxidable (opcional Ø9.52, Ø8, Ø6 ou outros baixo pedido) |
| carga radial/axial máxima. | 70 / 110 N |
| Protección do lado de saída | IP65 dependendo da conexión |
| protección do lado do eixo | Estándar IP65 · IP66 selado |
| RPM continuas máximas | 5000 estándar · 2500 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 30G (11ms) 10G (10–1000Hz) |
| Fonte de alimentación / consumo máx. | 10–30 V CC · 2,5 W |
| Frecuencia de ton LSB | 800 kHz |
| Temperatura de funcionamento/almacenamento | -40 … +85 °C / -40 … +85 °C |
| Código de saída | Binario |
| Precisión da división | ±½ LSB (<13 bits) · ±2 LSB (13–16 bits) |
| Resolución máxima. | 16 bits/volta · 30 bits en 16384 voltas |
| Interface | DeviceNet (D2) · velocidade de transmisión programable |
