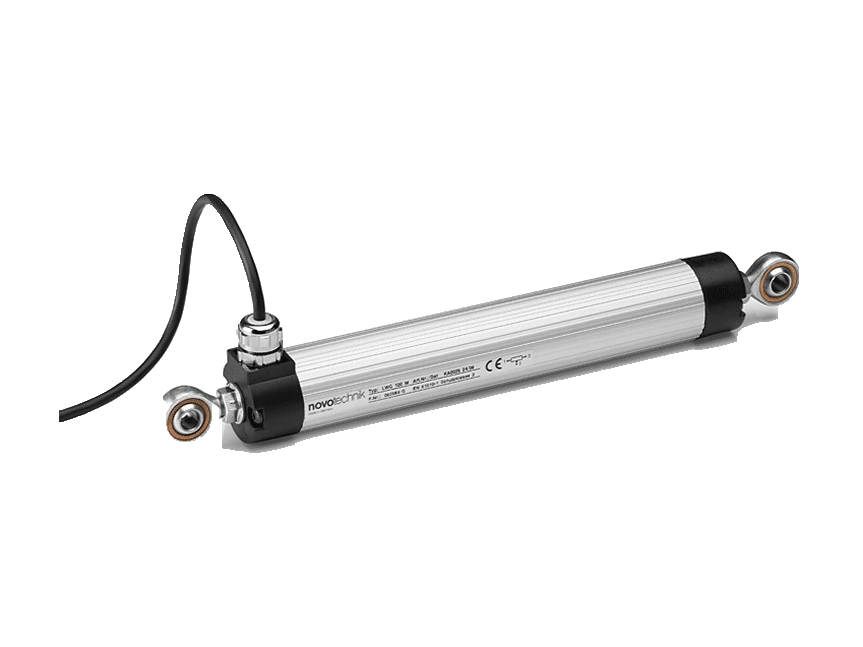

Transductor potenciométrico de vástago con rótulas LWG

Fabricante: Novotécnica
Categoría: Desprazamento, Potenciómetro lineal, SENSORES, Sensores lineais potenciométricos, Transdutores lineais

Transductor potenciométrico de vástago LWG de Novotechnik. Elemento resistivo de plástico conductor y cursor multidedo.

Transductor de posición lineal potenciométrico con carcasa de aluminio anodizado y montaje por rótulas. El bloque del cursor está desacoplado mecánicamente del vástago, sin holgura. Sistema de medida eléctricamente pasivo con salida absoluta incluso tras un corte de tensión, insensible a las perturbaciones electrónicas y magnéticas.

Puntos clave

Vástago y cilindro con dos cojinetes deslizantes y junta labial
Montaje sin holgura con rótulas, ángulo de giro de ±12,5°
Linealidad independiente de ±0,04 a ±0,2 %
Resolución mejor que 0,01 mm

Preguntas técnicas frecuentes

¿Qué se puede conectar al transductor potenciométrico de vástago LWG?

Se le pueden conectar conectores y cables M12 de Novotechnik y acoplamientos y fijaciones para sensores lineales de Novotechnik.

¿Cómo se pide el transductor potenciométrico de vástago LWG?

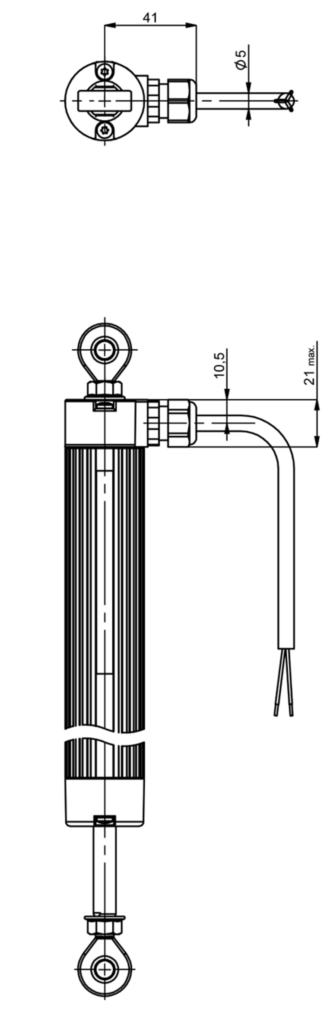

El código de pedido tiene 3 casillas: carrera (mm), intermedio y cable de 1 m. Por ejemplo, LWG-0150-000-201 es la versión con carrera eléctrica definida de 150 mm con salida por cable de 1 m. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.

¿En qué condiciones trabaja el transductor potenciométrico de vástago LWG?

Temperatura de trabajo: -30 … +100 °C. Protección: IP65.

Propiedades

Característica	Especificación
Descrición
Vivenda	aluminio anodizado
Tallo	Acero inoxidable AISI 303 (material n.º 1.4305), giratorio
Montaxe	Articulacións do xeonllo
Rótulas, modelo estándar	Aceiro
Rótulas, opcional	Acero inoxidable para ambientes corrosivos (kit de conversión, ver accesorios)
Rodamento	Deslizamiento
elemento resistivo	plástico condutor
Cursor	Multidedo de metal precioso, amortiguado por elastómero
Conexión eléctrica	Conector M12x1 de 4 polos, codificación A; o cable de 3x 0,34 mm² (AWG 22), PVC, apantallado, L = 1 m
Forza motriz	típ. ≤ 15 N
Nota sobre la fuerza de accionamiento	La fuerza inicial depende de la temperatura ambiente y del tiempo de inactividad
Datos eléctricos
Tolerancia de la resistencia	± 20 %
Repetibilidade	≤ ±0,01 mm
Corriente de cursor recomendada	≤ 1 µA
Corriente de cursor máx. en caso de fallo	10 mA
Tensión de alimentación máx. Ub	42 V CC
Coeficiente de temperatura efectivo de la relación tensión de salida / tensión aplicada	típ. 5 ppm/K
Resistencia de aislamiento (500 VDC)	≥ 10 MΩ
Rigidez dieléctrica (500 VAC, 50 Hz)	≤ 100 µA
Condicións ambientais
Velocidad máx. de trabajo	5 m/s
Vibración IEC 60068-2-6	20 g, 5 … 2000 Hz, Amax = 0,75 mm
Choque IEC 60068-2-27	50 g, 11 ms
Protección DIN EN 60529	IP65
Temperatura de traballo	-30 … +100 °C
Humidade de traballo	0 … 95 % H.R. (sin condensación)
Vida	típ. > 50 millones de movimientos
Seguridad funcional	Consultar para sistemas relacionados con la seguridad
Trazabilidad	Número de serie en la etiqueta: lote de producción del conjunto del sensor y de sus componentes
Conformidad y aprobaciones	CE, UKCA, WEEE

Referencia	Configuración
100100	Art. 400026104 · Conector: referencia: LWG-0100 · Cable de 1 m: referencia: LWG-0100-000-201 · Art.: 400026204
130130	Art. 400104722 · Conector: referencia: LWG-0130 · Cable de 1 m: referencia: LWG-0130-000-201 · Art.: 400104728
150150	Art. 400026106 · Conector: referencia: LWG-0150 · Cable de 1 m: referencia: LWG-0150-000-201 · Art.: 400026206
175175	Art. 400026107 · Conector: referencia: LWG-0175 · Cable de 1 m: referencia: LWG-0175-000-201 · Art.: 400026207
200200	Art. 400104723 · Conector: referencia: LWG-0200 · Cable de 1 m: referencia: LWG-0200-000-201 · Art.: 400104729
225225	Art. 400026109 · Conector: referencia: LWG-0225 · Cable de 1 m: referencia: LWG-0225-000-201 · Art.: 400026209
250250	Art. 400026110 · Conector: referencia: LWG-0250 · Cable de 1 m: referencia: LWG-0250-000-201 · Art.: 400026210
275275	Art. 400104724 · Conector: referencia: LWG-0275 · Cable de 1 m: referencia: LWG-0275-000-201 · Art.: 400104730
300300	Art. 400026112 · Conector: referencia: LWG-0300 · Cable de 1 m: referencia: LWG-0300-000-201 · Art.: 400026212
325325	Art. 400104725 · Conector: referencia: LWG-0325 · Cable de 1 m: referencia: LWG-0325-000-201 · Art.: 400104731
360360	Art. 400026114 · Conector: referencia: LWG-0360 · Cable de 1 m: referencia: LWG-0360-000-201 · Art.: 400026214
375375	Art. 400104726 · Conector: referencia: LWG-0375 · Cable de 1 m: referencia: LWG-0375-000-201 · Art.: 400104732
400400	Art. 400104727 · Conector: referencia: LWG-0400 · Cable de 1 m: referencia: LWG-0400-000-201 · Art.: 400104733
450450	Art. 400026118 · Conector: referencia: LWG-0450 · Cable de 1 m: referencia: LWG-0450-000-201 · Art.: 400026218
5050	Art. 400026102 · Conector: referencia: LWG-0050 · Cable de 1 m: referencia: LWG-0050-000-201 · Art.: 400026202
500500	Art. 400026120 · Conector: referencia: LWG-0500 · Cable de 1 m: referencia: LWG-0500-000-201 · Art.: 400026220
550550	Art. 400026122 · Conector: referencia: LWG-0550 · Cable de 1 m: referencia: LWG-0550-000-201 · Art.: 400026222
600600	Art. 400026124 · Conector: referencia: LWG-0600 · Cable de 1 m: referencia: LWG-0600-000-201 · Art.: 400026224
7575	Art. 400026103 · Conector: referencia: LWG-0075 · Cable de 1 m: referencia: LWG-0075-000-201 · Art.: 400026203
750750	Art. 400026130 · Conector: referencia: LWG-0750 · Cable de 1 m: referencia: LWG-0750-000-201 · Art.: 400026230
