Codificador incremental estándar I/63SC
Carcasa Ø63 mm | Eje Ø6 h7 inoxidable | 1 a 25000 impulsos/vuelta | NPN, PNP, push-pull, driver, TTL | Alimentación 5–30 V | IP64 eje, IP66 sellado | Opción sinusoidal 1 Vpp
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental estándar, SENSORES

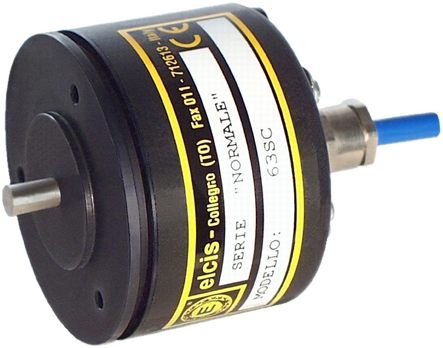

El ELCIS 63SC (I/63SC) es un encoder incremental de uso general, de Ø63 mm con eje Ø6 h7 y de 1 a 25000 impulsos por vuelta. Base de aluminio anodizado, tapa de VALOX 420 y peso de 450 g. Admite 4 kg de carga radial/axial y trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par). Electrónicas NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL y sinusoidal 1 Vpp, alimentadas entre 5 y 30 V según versión, con frecuencia máxima de 100 kHz (300 kHz opcional). Conexión por cable, conector, conector en extremo de cable o caja de bornes, con protección IP63 a IP67 según conexión (IP00 en caja de bornes MS).
Aloxado nunha carcasa de Ø63 mm, o I/63SC ofrece de 1 a 25 000 pulsos por revolución, unha frecuencia máxima de 100 kHz (300 kHz opcional) e electrónica de saída NPN, PNP e push-pull, controladores 26LS31 e 88C30, TTL e saída sinusoidal de 1 Vpp.
Base de aluminio anodizado, tapa de VALOX 420 y eje de acero inoxidable Ø6 h7 que admite 4 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Resolución de De 1 a 25 000 pulsos por volta e frecuencia ata 100 kHz (300 kHz opcional).
- Nutrición De 5 a 30 V segundo a versión.
- Electrónica de saída NPN, PNP, push-pull, controladores 26LS31 e 88C30, TTL e sinusoidal 1 Vpp.
- Ata 12000 rpm continuo con rodamentos de baixo torque e 6000 rpm en versión estándar.
- Par de arranque de 18 / 30 / 8 gcm (estándar / sellado / bajo par), vida de rodamientos de 1,5 × 109 revolucións e fonte de luz LED cunha vida útil ≥ 100.000 horas.
Preguntas técnicas frecuentes
Que versións de sinal ofrece o I/63SC?
Unidireccional (M), bidireccional (B), bidireccional + cero (BZ) e unidireccional + cero (MZ).
Que voltaxes de alimentación admite?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V e 15–30/15 V. Con controlador 88C30, máximo 15 V CC.
Que opcións de protección de eixes hai dispoñibles?
IP64 na versión estándar, IP66 con rodamentos selados (opción Z, 3000 rpm continuas) e IP53 con rodamentos de baixo par (opción B, 12000 rpm continuas).

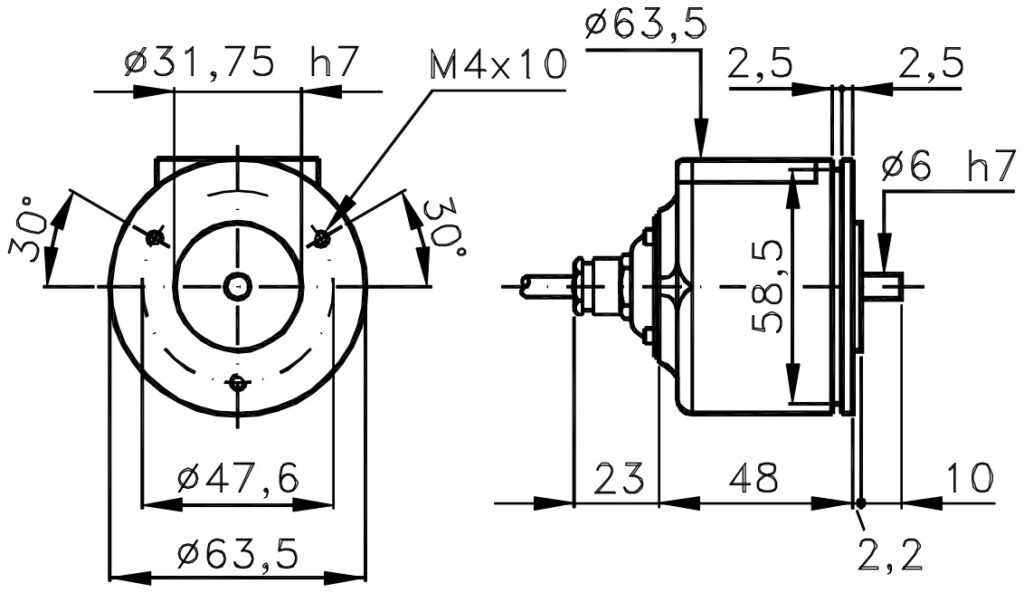

Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | Ø63 milímetros |
| Peso | 450 g |
| Eixo | Ø6 h7 aceiro inoxidable (personalizable baixo petición) |
| carga radial/axial máxima. | 4 kg |
| Eléctrico | |
| Protección do lado de saída | Según conexión: IP63 a IP67 (IP00 en caja de bornes MS) |
| Alimentación | 5–30 V segundo a versión |
| Consumo máximo. | 120 mA estándar · controlador de liña de 180 mA (personalizable baixo petición) |
| Impulsos por volta | 1 a 25000 |
| Frecuencia máxima. | 100 kHz (300 kHz opcional) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP64 • Selado IP66 (Z) • Par baixo IP53 (B) |
| RPM continuas máximas | 6000 estándar · 3000 selado · 12000 baixo par (intermitente: +30 %) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10–2000 Hz) |
| Temperatura de funcionamento | 0 … +70 °C (personalizable baixo petición) |
| Temperatura de almacenamento | -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| I/63SC-1000-5-BZ-N-CVI63SC10005BZNCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/63SC-1024-5-BZ-N-CVI63SC10245BZNCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/63SC-500-5-BZ-N-CVI63SC5005BZNCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/63SC-100-5-BZ-N-CVI63SC1005BZNCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/63SC-2500-5-BZ-N-CVI63SC25005BZNCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/63SC-2000-5-BZ-N-CVI63SC20005BZNCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · IP65 · salida axial |
| I/63SC-1000-824-BZ-B-CVI63SC1000824BZBCV | 1000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-1024-824-BZ-B-CVI63SC1024824BZBCV | 1024 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-500-824-BZ-B-CVI63SC500824BZBCV | 500 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-100-824-BZ-B-CVI63SC100824BZBCV | 100 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2500-824-BZ-B-CVI63SC2500824BZBCV | 2500 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2000-824-BZ-B-CVI63SC2000824BZBCV | 2000 impulsos/vuelta · 8–24 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-1000-1828-BZ-B-CVI63SC10001828BZBCV | 1000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-1024-1828-BZ-B-CVI63SC10241828BZBCV | 1024 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-500-1828-BZ-B-CVI63SC5001828BZBCV | 500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-100-1828-BZ-B-CVI63SC1001828BZBCV | 100 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2500-1828-BZ-B-CVI63SC25001828BZBCV | 2500 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2000-1828-BZ-B-CVI63SC20001828BZBCV | 2000 impulsos/vuelta · 18–28 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-1000-1030-BZ-B-CVI63SC10001030BZBCV | 1000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-1024-1030-BZ-B-CVI63SC10241030BZBCV | 1024 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-500-1030-BZ-B-CVI63SC5001030BZBCV | 500 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-100-1030-BZ-B-CVI63SC1001030BZBCV | 100 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2500-1030-BZ-B-CVI63SC25001030BZBCV | 2500 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2000-1030-BZ-B-CVI63SC20001030BZBCV | 2000 impulsos/vuelta · 10–30 V · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-1000-5-BZ-B-CVI63SC10005BZBCV | 1000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-1024-5-BZ-B-CVI63SC10245BZBCV | 1024 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-500-5-BZ-B-CVI63SC5005BZBCV | 500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-100-5-BZ-B-CVI63SC1005BZBCV | 100 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2500-5-BZ-B-CVI63SC25005BZBCV | 2500 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| I/63SC-2000-5-BZ-B-CVI63SC20005BZBCV | 2000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Push-pull PRO · Cable de 1 m · IP65 · salida axial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
