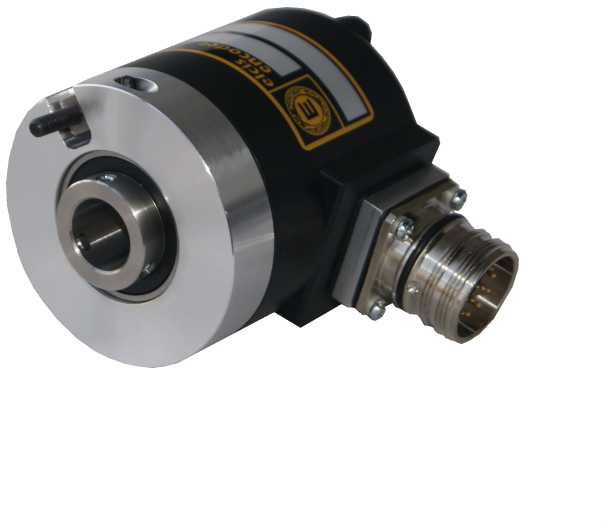

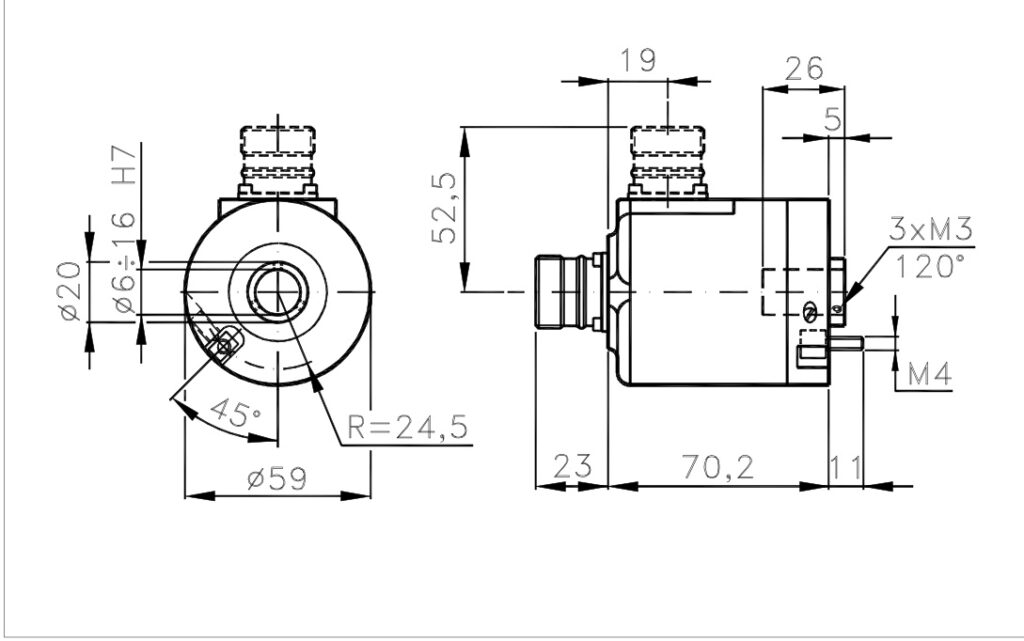

Encoder absoluto dunha soa volta A/759C
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto dunha soa volta, SENSORES
El ELCIS 759C (A/759C) es un encoder absoluto monovuelta programable de hasta 65536 pasos (16 bit), con interfaz SSI y salidas incrementales Sin/Cos a 1024 ppr o RS422 hasta 16384, con eje hueco de hasta Ø15 mm y perno antirrotación tangencial. Aplicable directamente sobre el eje de motores.
El A/759C incorpora sensores ópticos OptoAsic y salida serie SSI (interfaz S1 con preset) en código Gray o Binario. Admite además una salida adicional Sin/Cos a 1024 ppr o incremental RS422 de hasta 16384 pulsos por vuelta, y, con la opción PR (máx. 8192 div/vuelta), permite programar código, resolución, preset y dirección mediante software por USB o por la propia interfaz RS422.
Con base de aluminio anodizado y tapa VALOX 420, y eje hueco H7 de acero inoxidable de Ø6, Ø8, Ø10, Ø12 o Ø15 mm (hasta 4 kg de carga radial/axial), resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con protección IP64 en el lado del eje (IP66 en versión sellada).
- Eje hueco H7 de Ø6, Ø8, Ø10, Ø12 calquera dos dous Ø15 mm con perno antirrotación tangencial; base de aluminio anodizado y tapa de VALOX 420.
- Interface serie SSI con predefinición, no código Gris calquera dos dous Binario, programable (opción Relacións públicas) por software vía USB o por la interfaz RS422.
- Resolución programable de ata 65536 pasos por revolución (16 bits).
- Resistencia ao impacto de 50 g (11 ms) xa vibracións de 12 G (10–2000 Hz).
Preguntas técnicas frecuentes
Cal é a resolución máxima que ofrece o A/759C?
Resolución de ata 65536 (16 bits) por revolución, seleccionable entre 1024, 4096, 8192, 16384, 32768 ou 65536 divisións por revolución.
Como se programa o codificador?
Coa opción PR (máx. 8192 div/revolución), a programación é posible mediante software para PC conectado por cable a un porto USB que alimenta o codificador ou a través da interface RS422, que permite a programación e o intercambio de datos en código ASCII. O software e o cable subminístranse baixo petición.
Que saídas adicionais admite ademais do SSI?
Sen/Cos a 1024 ppr (opción S) ou RS422 incremental de 1024, 2048, 4096, 8192 ou 16384 pulsos por revolución (opcións I1 a I5).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 340 g |
| Eixo | Hueco H7: Ø6, Ø8, Ø10, Ø12 o Ø15 mm, acero inox. (otros bajo pedido) · perno antirrotación tangencial |
| carga radial/axial máxima. | 4 kg |
| Eléctrico | |
| Protección do lado de saída | IP65 con cable (CV); según conexión en el resto |
| Alimentación | 10–30 V |
| Consumo máximo. | 200 mA |
| Frecuencia máxima (reloxo) | 500 kHz |
| Interface | SSI con predefinición (S1) |
| Códigos de saída | Programable: Gris, Binario |
| Resolución máxima. | 65536 (16 bits) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP64 · Sellado IP66 |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 50 G (11 ms) 12 G (10–2000 Hz) |
| Temperatura de funcionamento/almacenamento | -20 … +85 °C / -30 … +85 °C |
| Outras características | |
| Salida incremental (opcional) | Sin/Cos 1024 ppr o RS422 hasta 16384 ppr |
| Referencia | Configuración |
|---|---|
| A/759C-S-15-G-1024-1030-S1-PR-CV-RA759CS15G10241030S1PRCVR | Monovuelta · Ø15 · Código Gray · 1024 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| A/759C-S-15-G-4096-1030-S1-PR-CV-RA759CS15G40961030S1PRCVR | Monovuelta · Ø15 · Código Gray · 4096 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| A/759C-S-15-G-8192-1030-S1-PR-CV-RA759CS15G81921030S1PRCVR | Monovuelta · Ø15 · Código Gray · 8192 div/vuelta · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
