TEX con resorte de retorno Novotechnik | Sonda lineal
- Fabricante: Novotécnica
- Categoría: Desprazamento, SENSORES, Sensores lineais potenciométricos
El TEX con resorte de retorno Novotécnica é un sonda lineal potenciométrica deseñado para medir con absoluta certeza o desprazamento, a posición ou a carreira dunha peza mediante contacto directo. A diferenza dun transdutor cun vástago unido mecanicamente ao elemento móbil, o resorte mantén a punta da sonda apoiada na superficie e devolve automaticamente o vástago, o que permite a medición sen unha conexión fixa á peza.

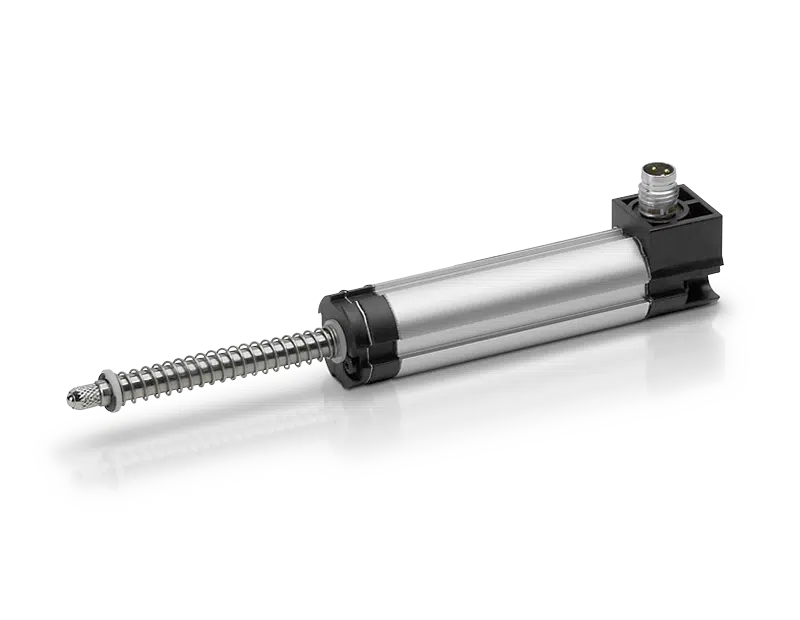

Fisicamente, o sensor consiste nun carcasa de aluminio anodizado lonxitudinal, unha vástago axial de aceiro inoxidable e un resorte de retorno helicoidal arredor da zona de detección. Ao final, incorpora unha punta de sondaxe con rosca M2,5 e bóla de carburo. Esta configuración permite rastrexar o movemento de superficies, perfís ou compoñentes que entran en contacto coa sonda.
Esta páxina corresponde especificamente á execución TEX con retorno automático por resorte. Esta non é a versión estándar de TEX sen talo, xa que o elemento móbil non precisa estar fixado permanentemente ao talo. Está dispoñible con carreiras definidas a partir de de 10 a 200 mm e pode ser instalado por dúas abrazaderas axustables ou por Fixación central M10, este último dispoñible ata 150 mm.
A serie ofrece linealidade independente de ata ±0,05 % FS, repetibilidade de 0,01 milímetros Cando o talo traballa sen cargas laterais, a velocidade máxima de 5 m/s e unha frecuencia máxima de funcionamento na posición central de ata 49 Hz, dependendo da ruta. A súa vida útil típica supera 50 millóns de movementos, segundo as condicións da aplicación.
- Tecnoloxía: potenciométrico plástico condutor.
- Tipo de medición: posición lineal absoluta e desprazamento por contacto.
- Devolver: automático por resorte.
- Elemento móbil: Vástago axial con punta de sondaxe.
- Consello: Rosca exterior M2.5 con bóla de carburo.
- Rutas definidas: 10 / 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 milímetros.
- Saída: divisor de tensión · sinal ratiométrico.
- Montaxe: Abrazaderas axustables ou fixación central M10 ata 150 mm.
- Linearidade independente: ata ±0,05 % FS dependendo da ruta.
- Repetibilidade: 0,01 mm sen cargas laterais.
- Forza motriz horizontal: 5,6 ±0,8 N a 20 °C.
- Frecuencia máxima: 20…49 Hz dependendo da ruta.
- Velocidade máxima: 5 m/s.
- Protección: IP54.
- Temperatura de funcionamento: −40…+85 °C.
- Conexión: Conector M8x1 ou cable de PUR apantallado de 2 ou 5 m, con saída radial ou axial segundo a referencia.
Aplicacións TEX con resorte de retorno
O retorno automático permíteche usar TEX como sonda de desprazamento Este método utilízase cando é necesario medir unha posición por contacto sen fixar mecanicamente a sonda á peza. O sensor segue o movemento da superficie mentres que o resorte mantén a punta da sonda en contacto.
Control dimensional e seguimento de pezas
- Medición de desprazamentos por contacto directo.
- Seguimento de perfís, superficies e compoñentes móbiles.
- Comprobación das posicións inicial, final e intermedia.
- Verificación dimensional e control de carreira.
- Medicións repetitivas en ferramentas e dispositivos de control.
Maquinaria e automatización
- Control de posición de compoñentes móbiles.
- Retroalimentación de desprazamento en máquinas e sistemas automáticos.
- Medición sen conexión mecánica permanente entre o sensor e a peza.
- Seguimento de movemento lineal con retorno automático da sonda.
Bancos de probas e laboratorio
- Rexistro de desprazamentos durante as probas mecánicas.
- Equipamentos de verificación e medición dimensional.
- Probas de movemento repetitivo.
- Medición de desprazamento xunto con forza, presión, par ou outras variables.
A punta roscada M2,5 Tamén facilita o uso de puntas de sonda compatibles cando a xeometría da aplicación require unha forma de contacto diferente.
Como funciona o resorte de retorno
O elemento cuxa posición se vai medir actúa directamente sobre o punta da sonda. A medida que a peza se move, o vástago entra no corpo do sensor e move internamente o cursor potenciométrico.
Cando a peza se move na dirección oposta ou deixa de premer a punta, o peirao de retorno A continuación, o vástago móvese de volta á súa posición estendida. Isto elimina a necesidade de conectar rigidamente o sensor ao compoñente que se está a medir.
A forza motriz horizontal especificada é 5,6 ±0,8 N a 20 °C. Esta forza debe terse en conta ao medir compoñentes lixeiros, flexibles ou sensibles á presión.
Débese evitar a liberación incontrolada do resorte contra os topes internos e non se debe lubricar o vástago.
Eixo e punta da sonda M2.5
O talo está feito de aceiro inoxidable 1.4305 / AISI 303. No seu extremo, instálase unha punta de sonda de aceiro inoxidable con Rosca exterior M2.5 e unha bóla de metal duro prensado.
A rosca M2.5 permite adaptar o elemento de contacto ás necesidades mecánicas da aplicación usando puntas de sonda compatibles.
Para manter a repetibilidade especificada e evitar o desgaste irregular, o movemento debe realizarse aliñado co eixe lonxitudinal do sensor e sen transmitir cargas laterais significativas ao vástago.
Frecuencia máxima de funcionamento segundo a ruta
A dinámica do sistema de retorno depende da ruta seleccionada. A frecuencia máxima especificada na posición central é:
- 10 milímetros: 49 Hz.
- 25 milímetros: 43 Hz.
- 50 milímetros: 35 Hz.
- 75 milímetros: 28 Hz.
- 100 milímetros: 24 Hz.
- 125 milímetros: 21 Hz.
- 150 milímetros: 20 Hz.
- 175 milímetros: 20 Hz.
- 200 milímetros: 20 Hz.
Estes valores correspóndense coa frecuencia máxima indicada para a posición central. O rendemento real tamén depende da carreira utilizada e das condicións mecánicas da aplicación.
Saída potenciométrica e medición absoluta
O TEX con resorte de retorno é un transdutor potenciométrico lineal. O movemento da sonda despraza un cursor multifío de metal precioso sobre unha pista resistiva de plástico condutor.
O sensor debe usarse como divisor de tensión practicamente sen carga no cursor. O sinal obtido é ratiométrico e proporcional á posición mecánica da sonda.
Dependendo da ruta escollida, a resistencia nominal está entre 1 e 8 kΩ. A corrente recomendada a través do cursor é menor que 1 µA e a tensión máxima admisible é 42 V CC.
Non incorpora directamente unha saída industrial estándar de 0–10 V ou 4–20 mA. Cando o PLC, o indicador ou o sistema de adquisición require un destes sinais, pódese usar un acondicionador de sinal compatible.
Dado que é unha medición absoluta, a posición da sonda obtense directamente do sinal potenciométrico e non é necesario realizar unha busca de referencia despois dunha desconexión.
Montaxe mediante abrazaderas ou fixación central M10
A familia está dispoñible con dúas versións mecánicas:
- 421 · Resorte de retorno + abrazaderas: Dispoñible para distancias de percorrido de 10 a 200 mm. Inclúense dúas abrazaderas e catro parafusos M5x20.
- 428 · Resorte de retorno + soporte central M10: Dispoñible para percorridos de 10 a 150 mm. O par máximo de aperto do aro é de 5 Nm.
A montaxe con abrazadera permite fixar o corpo do sensor directamente a unha estrutura ou soporte. A versión cunha rosca central M10 permite pasalo a través dunha placa de montaxe ou soporte e axustar a posición da sonda en relación coa peza.
Conector M8x1 e versións con cable PUR
O tipo de conexión eléctrica defínese polos tres últimos díxitos da referencia:
- 101: Conector radial M8x1 de 3 polos.
- 202: Cable de PUR apantallado de 2 m, saída radial.
- 205: Cable de PUR apantallado de 5 m, saída radial.
- 302: Cable de PUR blindado de 2 m, saída axial.
- 305: Cable de PUR blindado de 5 m, saída axial.
Asignación eléctrica
- Fin da pista 1: pin 1 / BN · marrón.
- Sinal do cursor: pin 4 / WH · branco.
- Fin da pista 3: pin 3 / GN · verde.
Nas versións cun cable integrado, a pantalla debe estar conectada a terra. O pin 4 corresponde ao sinal do cursor e os pins 1 e 3 corresponden aos extremos da pista resistiva.
Referencias e configuración do Novotechnik TEX con resorte de retorno
A referencia constrúese seguindo o formato:
TEX-RRRR-MMM-002-CCC
- RRRR: ruta: 0010 / 0025 / 0050 / 0075 / 0100 / 0125 / 0150 / 0175 / 0200.
- MMM = 421: resorte de retorno e montaxe mediante abrazaderas.
- MMM = 428: resorte de retorno e montaxe central M10, dispoñible ata 150 mm.
- 002: elemento resistivo linealizado, versión estándar.
- CCC: código de conexión 101 / 202 / 205 / 302 / 305.
Exemplo: O TEX-0100-421-002-101 corresponde a un TEX de 100 mm con resorte de retorno, montaxe por abrazadera e conector radial M8x1.
Exemplo: O TEX-0150-428-002-202 corresponde a un TEX de 150 mm con resorte de retorno, fixación central M10 e cable radial de PUR apantallado de 2 m.
Preguntas frecuentes sobre o TEX con resorte de retorno
Cal é a diferenza entre o TEX con resorte e o TEX estándar con potencia?
El Estándar TEX con vástago Conéctase mecanicamente ao elemento cuxa posición se quere medir. Nesta versión, o resorte empurra automaticamente a sonda contra a peza, polo que a medición pódese realizar por contacto sen unha conexión mecánica fixa.
Que excursións hai dispoñibles?
As distancias de percorrido definidas son 10, 25, 50, 75, 100, 125, 150, 175 e 200 mm.
Que forza exerce a sonda?
A forza motriz horizontal especificada é de 5,6 ±0,8 N a 20 °C. Débese verificar que a peza pode soportar esta forza sen desprazamento nin deformación apreciables.
O TEX fornece directamente de 0 a 10 V ou de 4 a 20 mA?
Non. É un sensor potenciométrico pasivo que se usa como divisor de tensión. Para obter de 0 a 10 V ou de 4 a 20 mA, débese engadir un acondicionador de sinal axeitado.
Pódese substituír a punta da sonda?
O extremo usa unha rosca M2.5 e permite o uso de puntas de sonda compatibles con esta conexión mecánica.
Pódese usar para movementos repetitivos?
Si. A vida útil típica indicada é de máis de 50 millóns de movementos, dependendo da aplicación. Tamén se debe respectar a frecuencia máxima para cada movemento e non se debe permitir que o resorte impacte nos topes internos de forma incontrolable.
Selección do TEX con resorte de retorno
El Novotechnik TEX con resorte de retorno É especialmente axeitado cando precisa realizar unha Medición lineal absoluta por contacto e sen conexión mecánica fixa á peza.
Para seleccionar a referencia, débese definir o percorrido requirido, a forza de contacto admisible, a frecuencia de funcionamento, o sistema de montaxe mediante abrazaderas ou M10, o tipo de conexión eléctrica e a xeometría da punta da sonda.
Cando o elemento móbil se pode conectar directamente ao sensor e non se require retorno automático, pódese empregar o seguinte: Estándar TEX con vástago.
Consúltenos para a aplicación e seleccione a execución e referencia TEX máis axeitadas.
Propiedades
| ESPECIFICACIÓNS TÉCNICAS DE NOVOTECHNIK TEX CON RESORTE DE RETORNO | |
|---|---|
| Modelo | Novotechnik TEX con resorte de retorno |
| Tipo de sensor | Sonda/transdutor potenciométrico de desprazamento lineal con retorno automático |
| Principio de medición | Potenciométrico · plástico condutivo · medición absoluta por contacto |
| Sistema de retorno | Resorte de retorno automático |
| Rutas definidas | 10 / 25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 mm |
| Circuítos eléctricos | 12 / 27 / 52 / 77 / 102 / 130 / 155 / 180 / 205 mm |
| Saír | Divisor de tensión · sinal ratiométrico |
| Resistencia nominal segundo o percorrido | 1 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 kΩ |
| Tolerancia á resistencia | ±20 % |
| Linearidade independente | 10 mm: ±0,25 % FS · 25 mm: ±0,20 % FS · 50–100 mm: ±0,10 % FS · 125–200 mm: ±0,05 % FS |
| Repetibilidade | 0,01 mm · sen cargas laterais |
| Cursor actual recomendado | < 1 µA |
| Corrente máxima do cursor en caso de fallo | 10 mA |
| Tensión máxima permitida | 42 V CC |
| Coeficiente térmico efectivo | Típ. 5 ppm/K |
| Resistencia de illamento | > 10 MΩ a 500 VCC |
| Rixidez dieléctrica | < 100 µA a 500 V CA / 50 Hz |
| DATOS MECÁNICOS | |
| Vivenda | aluminio anodizado |
| Tallo | Aceiro inoxidable 1.4305 / AISI 303 |
| Punta da sonda | Aceiro inoxidable · Rosca exterior M2.5 · Bola de carburo prensada |
| elemento resistivo | plástico condutor |
| Cursor | Multifilamentos de metais preciosos |
| Forza motriz horizontal | 5,6 ±0,8 N a 20 °C |

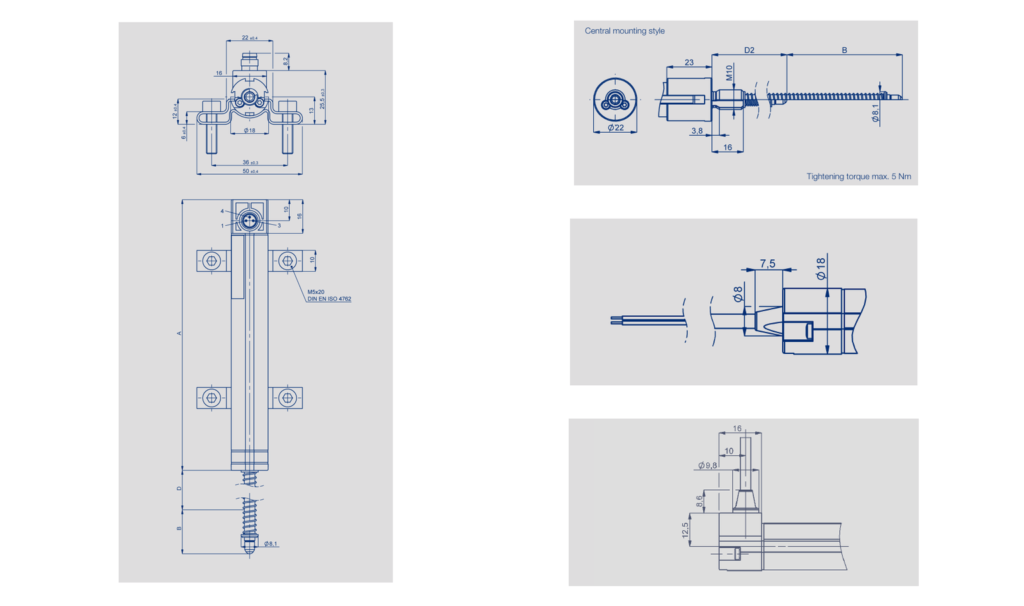

| Lonxitude do corpo A | 63 / 78 / 103 / 128 / 153 / 194 / 219 / 244 / 269 mm · dependendo do percorrido · ±2 mm |
| Enxeñaría Mecánica B | 14 / 29 / 54 / 79 / 104 / 132 / 157 / 182 / 207 mm · ±2 mm |
| Dimensión D | 25 / 25 / 50 / 75 / 95 / 98 / 105 / 113 / 121 mm · ±2 mm |
| Dimensión D2 | 41 / 41 / 50 / 75 / 95 / 98 / 105 mm · ata 150 mm de percorrido · ±2 mm |
| Frecuencia máxima en posición central | 49 / 43 / 35 / 28 / 24 / 21 / 20 / 20 / 20 Hz, dependendo da ruta |
| Asemblea 421 | Resorte de retorno + dúas abrazaderas axustables · percorridos 10…200 mm |
| Asemblea 428 | Resorte de retorno + fixación central M10 · percorridos 10…150 mm · par máximo 5 Nm |
| DATOS AMBIENTAIS | |
| Temperatura de traballo | -40…+85 °C |
| Humidade de traballo | 0…95 % HR, sen condensación |
| Vibración · IEC 60068-2-6 | 20 g · 5…2000 Hz · amplitude máxima 0,75 mm |
| Choque · IEC 60068-2-27 | 50 g · 6 ms |
| Vida útil típica | > 50 × 106 movementos, dependendo da aplicación |
| velocidade máxima | 5 m/s |
| Grao de protección | IP54 segundo DIN EN 60529 |
| CONEXIÓN ELÉCTRICA | |
| Código 101 | Conector radial M8x1 de 3 polos |
| Código 202 | Cable de PUR blindado de 2 m · saída radial |
| Código 205 | Cable de PUR blindado de 5 m · saída radial |
| Código 302 | Cable de PUR blindado de 2 m · saída axial |
| Código 305 | Cable de PUR blindado de 5 m · saída axial |
| CONFIGURACIÓN DE REFERENCIA | |
| Formato | TEX-RRRR-MMM-002-CCC |
| RRRR · ruta | 0010 / 0025 / 0050 / 0075 / 0100 / 0125 / 0150 / 0175 / 0200 |
| MMM · asemblea | 421 · mola + abrazaderas / 428 · mola + fixación central M10 ata 150 mm |
| 002 · versión eléctrica | Elemento resistivo linealizado, estándar |
| CCC · conexión | 101 / 202 / 205 / 302 / 305 |
